有关电压与电动势的说法中正确的是（　　）

A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法

B．电动势是电源两极间的电压

C．电动势公式E=中W与电压U=中的W是一样的，都是电场力做的功

D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量

将带电量为6×10^﹣6 C的负电荷从电场中A点移到B点，克服电场力做了3×10^﹣5J的功，再将电荷从B点移到C点，电场力做了1.2×10^﹣5 J的功，则A、C间的电势差为       V；电荷从A点移到B点再从B点移到C点的全过程中，电势能变化了              J；设A点为零电势点，则C点的电势为          V．

如图所示，直线MN上方存在垂直纸面向里、磁感应强度大小为B的匀强磁场，现有一质量为m、带电荷量为+q的粒子在纸面内以某一速度从A点射入，其方向与MN成30°角，A点到MN的距离为d，带电粒子重力不计．若粒子进入磁场后再次从磁场中射出时恰好能回到A点，求：粒子在磁场中运动的时间t和粒子运动速度的大小v？

关于场强和电势的下列说法中正确的是（　　）

       A．在电场中a、b两点间移动电荷的过程中，电场力始终不做功，则电荷经过的路径上各点的场强一定为零

       B．电场强度的方向就是电势降落的方向

       C．两个等量同种电荷的电场中，从两电荷连线的中点沿连线的中垂线向外，电势越来越低，场强越来越小

       D．两个等量异种电荷的电场中，两电荷连线的中垂线上各点的电势均相等，沿中垂线向外，场强越来越小

A、B两带电平行板间电场强度E＝6×10³ N/C，两板间距离为5cm，电场中P₁点距A板0.5cm，B板接地，如上图所示．那么A、B两板电压为______V，P₁点电势为________V，今将一个带电荷量为2×10^{－3 C}的带电粒子由P₁点移到P₂点，此过程电场力做功－9.6×10^－2 J，则P₂点距离B板__________cm.

一个做匀减速直线运动的物体，先后经过a、b两点时的速度大小分别是4v和v，所用时间是t，下列判断正确的是（　　）

A. 物体的加速度大小为

B. 经过ab中点时的速率是2.5v

C. 在时刻的速率是????

D. 0﹣﹣时间内发生的位移比﹣﹣????时间内位移大vt

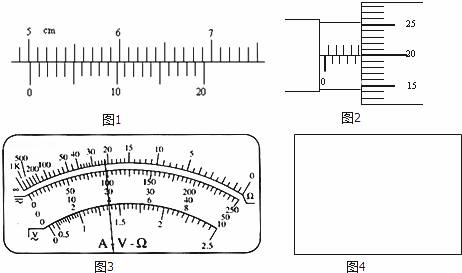

某同学要探究一种新材料制成的圆柱体的电阻．步骤如下：

①用游标为20分度的卡尺测量其长度如图1，由图可知其长度为       　mm．

②用螺旋测微器测量其直径如图2，由图可知其直径为           　cm．

③用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3该同学想用伏安法更精确地测量上述电阻R，现有的器材及其代号和规格如下：

电流表A₁（量程0～4mA，内阻约50Ω）

电流表A₂（量程0～10mA，内阻约30Ω）

电压表V（量程0～3V，内阻约10kΩ）

直流电源E（电动势4V，内阻不计）

滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）

滑动变阻器R₂（阻值范围0～20kΩ，允许通过的最大电流0.5A）

待测圆柱体电阻R    开关S    导线若干

为使实验误差较小，要求测得多组数据进行分析，请在图4的方框中画出测量的电路图，并标明所用器材的代号．

半径为r、电阻为R的n匝圆形线圈在边长为l的正方形abcd外，匀强磁场充满并垂直穿过该正方形区域，如图甲所示．当磁场随时间的变化规律如图乙所示时，试求：

（1）穿过圆形线圈磁通量的变化率；

（2）t₀时刻线圈产生的感应电流。

如图所示，甲是一带正电的小物块，乙是不带电的绝缘物块，甲、乙叠放在一起置于粗糙的水平地板上，地板上方空间有垂直纸面向里的匀强磁场．现用水平恒力拉乙物块，使甲、乙无相对滑动一起向左加速运动，在加速运动阶段(    )

A．甲、乙两物块间摩擦力不断增大

B．甲、乙两物块间摩擦力不断减小

C．甲、乙两物块间摩擦力大小不变

D．乙物块与地面间摩擦力不断增大

一线圈匝数为n=10匝，线圈电阻不计，在线圈外接一个阻值R=2.0Ω的电阻，如图甲所示．线圈内有垂直纸面向里的磁场，线圈内磁通量φ随时间t变化的规律如图乙所示．下列说法正确的是（）

    A． 线圈中产生的感应电动势为10V

    B． R两端电压为5V

    C． 通过R的电流方向为a→b

    D． 通过R的电流大小为2.5A

如图所示，两半径相同的通电圆环导线互相垂直地竖直放置，圆心都在O点，通过的电流方向如图，电流大小都为，其中直径AB恰好沿东西方向，则关于圆心O点的磁感应强度B的方向，下列说法正确的是

A．水平面内朝东偏北45⁰方向

B．水平面内朝东偏南45⁰方向

C．与正东成45⁰斜向下方向

D．与正南成45⁰斜向下方向

质量均为m= 10g、半径可忽略的两小球A和B用长度都为L= 10cm的轻细绝缘丝线悬挂于同一点C，让两小球都有带上正电荷静止时如图所示，两小球相距 r = 12cm，已知A球带电量为B球的3倍，静电力常量为k= 9×10⁹ N·m²/C²,g = 10 m/s²。求：

（1）B球的带电量；

（2）A、B连线中点O的电场强度大小和方向。

电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是

A．只将轨道长度L变为原来的2倍

B．只将电流I增加至原来的2倍

C．只将弹体质量减至原来的一半

D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其他量不变

在如图所示的4种电场中，A、B两点电场强度相同的是(　　)

如图5所示，电阻R₁阻值为6Ω，与电阻R₂并联后接入电路中，通过它们的总电流之比I₁：I₂=2:3，则电阻R₂=      Ω，总电阻的阻值R=      Ω。

 (1)(8分)在“实验：用伏安法测量金属丝电阻率ρ”中，实验用的电源电动势为3V，金属丝的最大电阻为5Ω。

 ①为使测量更为准确，请在图甲中正确选择电流表

的量程并接入电路。

②用螺旋测微器测量金属丝的直径，测量结果如图乙所示，其读数为d=      mm。

③滑动变阻器触头调至一合适位置后不动。闭合开关，P的位置选在ac的中点b，读出金属丝接人电路的长度为L，电压表、电流表的示数分别为U、I。请用U、I、L、d写出计算金属丝电阻率的表达式：ρ=         。

④本电路测量结果：ρ_测____ρ_真。（选填“>”或“<”）

如图，半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面)，磁感应强度大小为B，方向垂直于纸面向外．一电荷量为q(q>0)、质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为.已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为(不计重力)

A.                            B.

C.                            D.

如图所示，闭合S₁断开S₂调整滑动触头P使灯炮L正常发光，此时滑动变阻器的PB部分的电阻大于电源内阻r．如果再闭合S₂则（　　）

A．电压表的读数变大 B．电流表的读数变大

C．灯泡的亮度变暗     D．电源输出的功率变小

大量实验表明，不同材料的物体相互摩擦所带的电荷都只有　   　种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为　    　，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为　          ．

下列有关磁通量的论述中不正确的是 （    ）

A．磁感强度越大的地方，穿过线圈的磁通量也越大

B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大

C．穿过线圈的磁通量为零的地方，磁感强度一定为零

D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大
