关于磁感线的说法，正确的是（    ）

　   A．  磁感线是实际上存在的一些曲线

　   B．  磁感线不可以是直线

　   C．  磁感线是没有规律的

　   D．  磁感线是人们为了研究方便假想出来的

关于电场强度E的说法正确的是（   ）

　   A．  电场中某点的场强方向跟电荷在该点所受的电场力的方向相同

　   B．  根据E=可知，电场中某点的电场强度与电场力F成正比，与电量q成反比

　   C．  E是矢量，与F的方向一致

　   D．  公式E=对任何电场都适用

如图所示为两级皮带传动装置，转动时皮带均不打滑，中间两个轮子是固定在一起的，轮1的半径和轮2的半径相同，轮3的半径和轮4的半径相同，且为轮1和轮2半径的一半，则轮1边缘的a点和轮4边缘的c点相比（　　）

A. 线速度之比为1∶4

B. 角速度之比为4∶1

C. 向心加速度之比为8∶1

D. 向心加速度之比1∶8

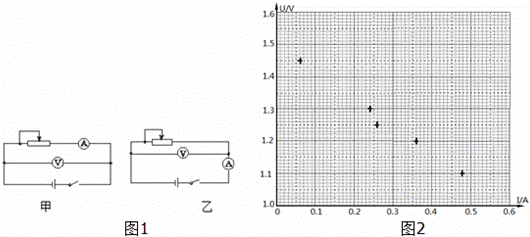

利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．

（1）应该选择的实验电路是图1中的甲（选填“甲”或“乙”）．

（2）现有电流表（0～0.6A）、开关和导线若干，以及以下器材：

A．电压表（0～15V）

B．电压表（0～3V）

C．滑动变阻器（0～50Ω）

D．滑动变阻器（0～500Ω）

实验中电压表应选用B；滑动变阻器应选用   ．（选填相应器材前的字母）

（3）某位同学记录的6组数据如表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出UI图线．

序号             1       2       3       4       5       6

电压

U（V）           1.45    1.40    1.30    1.25    1.20    1.10

电流I

（A）            0.060   0.120   0.240   0.260   0.360   0.480

（4）根据（3）中所画图线可得出干电池的电动势E=   V，内电阻r=   Ω

小明同学为测量某金属丝的电阻率，他截取了其中的一段，用米尺测出金属丝的长度L，用螺旋测微器测得其直径为D，用多用电表粗测其电阻约为R．

①该①该同学将米尺的0刻度线与金属丝的左端对齐，从图（甲）中读出金属丝的长度L=　 　mm．

②该①该同学用螺旋测微器测金属丝的直径，从图（乙）中读出金属丝的直径D=　 　mm．

③该①该同学选择多用电表“×10”档粗测金属丝的电阻，从图（丙）中读出金属丝的电阻R=　   　Ω．

④接着，该同学用伏安法尽可能精确地测出该金属丝的电阻，然后根据电阻定律计算出该金属丝的电阻率．实验室提供的器材有：

A．直流电源E（电动势4V，内阻不计）

B．电流表A₁（量程0～3mA，内阻约50Ω）

C．电流表A₂（量程0～15mA，内阻约30Ω）

D．电压表V₁（量程0～3V，内阻10kΩ）

E．电压表V₂（量程0～15V，内阻25kΩ）

F．滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）

G．滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）

H．待测电阻丝R_x，开关、导线若干

要求较准确地测出其阻值，电流表应选   　，电压表应选　 　，滑动变阻器应选　     　．（用器材前的字母表示即可）

⑤用图所示的电路进行实验测得R_x，实验时，开关S₂应向　  　闭合（选填“1”或“2”）．

⑥请根据选定的电路图，在如图1所示的实物上画出连线（部分线已画出）．

⑦在下列测定金属丝的电阻率的几个步骤中，错误的是　   　．

A．先用米尺测出金属丝的长度，再将金属丝两端固定在接线柱上悬空拉直；

B．用螺旋测微器在不同位置测出金属丝的直径D各三次，求平均值；

C．打开开关，将选好的实验器材按图1连接成实验电路；

D．闭合开关，调节滑动变阻器，使电流表和电压表有合适的示数，读出并记下这组数据；

E．改变滑动变阻器的滑键位置，重复进行实验，测出6组数据，并记录在表格中；

F．分别计算出电流平均值（）和电压的平均值（），再求出电阻的平均值=；

G．根据电阻定律计算出该金属丝的电阻率．

⑧设金属丝的长度为L（m），直径的平均值为（m），电阻的平均值为（Ω），则该金属丝电阻率的表达式为ρ=　     　．

如图所示，a、b带等量异种电荷，MN为a、b连线的中垂线，现有一带电粒子从M点以一定的初速度v射出，开始时的一段轨迹如图中实线所示，若不计重力的作用，则在飞越该电场的过程中，下列说法中正确的是（　　）

　 A． 该粒子带正电

　 B． 该粒子的动能先减小后增大

　 C． 该粒子的电势能先减小后增大

　 D． 该粒子运动到无穷远处后，其速度大小一定仍为v

如图所示，光滑金属直轨道MN和PQ固定在同一水平面内，MN、PQ平行且足够长，两轨道间的宽度L=0.5m，轨道左端接一阻值R=0.50Ω的电阻．轨道处于磁感应强度大小B=0.4T，方向竖直向下的匀强磁场中．质量m=0.5kg，电阻r=0.5Ω的导体棒ab垂直于轨道放置．导体棒在沿着轨道方向向右的力F作用下，以速度v=5.0m/s做匀速直线运动，导体棒与轨道始终接触良好并且相互垂直．不计轨道的电阻，不计空气阻力．求：

（1）ab棒产生的感应电动势E；

（2）电阻R上消耗的功率P；

（3）保持导体棒做匀速运动的拉力F的大小．

如图所示，闭合的矩形线圈abcd 放在范围足够大的匀强磁场中，下列哪种情况下线圈中能产生感应电流（）

    A．   线圈向左平移 B． 线圈向上平移

    C．      线圈以ab为轴旋转    D． 线圈不动

电路中路端电压U随干路电流I变化的关系如图所示，则电源的电动势E和内电阻r分别是（　　）

A．E=1.0V，r=5.0Ω     B．E=1.0V，r=2.5Ω

C．E=2.0V，r=5.0Ω     D．E=2.0V，r=2.5Ω

两个大小相同、带等量电荷的导体小球A和B库伦力为F．另一个不带电相同小球C，先与A接触，再与B接触，然后移开，这时A和B之间的作用力为F'，则F与F'之比可能为：

A．83              B．81             C．18            D．41

如图所示，匀强磁场中有一通以abcda方向如图的稳定电流的矩形线abcd，可绕其中心轴 转动，则在转动过程中

A．ab和cd两边始终无磁场力作用。

B．ab和cd两边所受磁场力大小和方向在转动过程中不断变化。

C．线圈在磁场力作用下转动过程中合力始终不为零。

D．ab、cd两边受到磁场力的大小和方向在转动过程中始终保持不变。

如图甲所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源。将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直。已知轨道和导体棒的电阻及电源的内电阻均不能忽略。通过导体棒的恒定电流大小为I，方向由a到b，图乙为图甲沿a→b方向观察的平面图。若重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止。

(1)请在图乙所示的平面图中画出导体棒受力的示意图；

(2)求出磁场对导体棒的安培力的大小；

(3)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值的大小和方向。

下列说法正确的是

A．由公式可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力F成正比，与q成反比

B．由公式可知，在离点电荷Q距离为r的地方，电场强度E的大小与Q成正比

C．由公式U=Ed可知，在匀强电场中，E为恒量，任意两点间的电势差与这两点间的距离成正比

D．由公式可知，电容器的电容C随着极板带电荷量Q的增加而变大

下列说法中正确的是(　　)

A. 伽利略发现了万有引力定律，并测得了引力常量

B. 根据表达式F＝G可知，当r趋近于零时，万有引力趋近于无穷大

C. 在由开普勒第三定律得出的表达式＝k中，k是一个与中心天体无关的常量

D. 两物体间的万有引力总是大小相等、方向相反，是一对作用力与反作用力

如图所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R₀＝2.5 Ω，金属导轨电阻不计，g取10 m/s².已知sin 37°＝0.60，cos 37°＝0.80，求：

（1）通过导体棒的电流；

（2）导体棒受到的安培力大小；

（3）导体棒受到的摩擦力．

如图所示，半径为r的绝缘细圆环的环面固定在水平面上，场强为E的匀强电场与环面平行．一电量为+q、质量为m的小球穿在环上，可沿环作无摩擦的圆周运动，若小球经A点时，速度v_A的方向恰与电场垂直，且圆环与小球间沿水平方向无力的作用，试计算：

（1）速度v_A的大小；

（2）小球运动到与A点对称的B点时，对环在水平方向的作用力．

一点电荷仅受电场力作用，由A点无初速释放，先后经过电场中的B点和C点．点电荷在A、B、C三点的电势能分别用E_A、E_B、E_C表示，则E_A、E_B和E_C间的关系可能是（　　）

A．E_A＞E_B＞E_C B．E_A＜E_B＜E_C C．E_A＜E_C＜E_B D．E_A＞E_C＞E_B

关于电动势，下列说法中正确的是（  ）

A．电动势与电压的单位都是伏特，因此电动势就是电压

B．电动势公式E＝W／q中W与电压U＝W／q中的W是一样的，都是电场力做的功

C．电动势越大的电源，将其他形式的能转化为电能本领越大

D．在电源内部正电荷能从负极移到正极是因为电源内部只存在非静电力而不存在 静电力

关于电压与电动势的说法中正确的是(　　)

A. 电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法

B. 电动势就是两板间的电压

C. 电动势公式E＝中的W与电压U＝中的W是一样的，都是电场力做的功

D. 电动势是反映电源把其他形式的能转化为电能本领强弱的物理量

如图所示，导线框abcd与导线在同一平面内   ，直导线通恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流方向是（    ）

A、先abcd，后dcba，再abcd ；

B、先abcd，后dcba ；

C、始终沿dcba ；

D、先dcba ，后abcd ，再dcba 。
