如图所示是电动汽车的冷却系统。是通过水泵带动冷却液在冷却管道中循环流动与散热器进行热交换，从而降低电动汽车的电动机温度，冷却风扇在这个过程中起着加快热交换的作用。从系统的角度分析，以下说法中不正确的是（）

A . 冷却系统可以有效防止发动机过热，体现了系统的目的性 B . 冷却液的温度影响冷却风扇的转速，体现系统相关性 C . 在汽车保养周期内，需要添加冷却液，体现了系统的整体性 D . 在冷却系统的设计既要考虑散热器的功率又要考虑节能效果，遵循了系统分析的综合性原则

在校运动会上某同学发现，有很大一部分同学不喜欢稳坐在看台上观看比赛，而是喜欢更接近现场，于是在比赛项目结束的中间过程有很大一部分同学会选择坐在地上，或者坐到裁判桌子上。于是他想根据这一现象为同学们设计一种便携式的小板凳。根据你所学的设计过程，你觉得这位同学首先要做的是（）

A . 提出设计项目，明确设计要求 B . 收集设计所需要的信息 C . 绘制草图 D . 提出解决问题的多个设想

下列有关二极管的说法正确的是（）

A . 二极管是由两个半导体PN结、两个电极引线和管壳组成 B . 用多用电表欧姆档检测二极管时，把红表笔接二极管阴极，黑表笔接二极管阳极，所测电阻较小，则二极管是好的。 C . 二极管的单相导通性是指正向导通时电阻较小，反向截止时电阻较大 D . 普通二极管、发光二极管和光敏二极管在电路中的符号和作用都相同

2017年5月11日，先进的集装箱码头在青岛港成功投产。它采用集装箱全自动化作业方式，比传统码头作业的效率提升30%，节省工人70%。以下对该码头技术分析中，不正确的是(　　)

A . 该码头成功投产，推进了智慧港口的建设，促进港口转型升级，体现了技术促进社会的发展 B . 该码头应用了物联网、通信导航、大数据云计算等先进技术，体现了技术的综合性 C . 集装箱装卸、运输、堆存、收发全过程实现全自动作业，大大降低了工人的劳动强度，体现了技术发展人的作用 D . 自主知识产权的技术开发，突破了国外在该项目的技术壁垒，体现了技术的专利性

【加试题】如图所示是JN6201音乐集成芯片示意图，有关它的部分资料如下：（1）芯片电源电压为3V；（2）当I₁、I₂、I₃和I₄中任一端输入高电平（大于1.2V），O₁、O₂都会输出音频信号，O₃输出频率较低的周期性脉冲信号，O₄输出低电平。（3）当I₁、I₂、I₃和I₄输入均为低电平或者输入悬空（小于1.2V）时，O₁、O₂、O₃输出都是低电平，O₄输出高电平。请完成以下任务：

（1） JN6201的电源电压的正、负极分别应该接（在①14脚、7脚；②7脚、14脚；③6脚、7脚；④7脚、6脚中选择一项，将序号填写在横线处）；

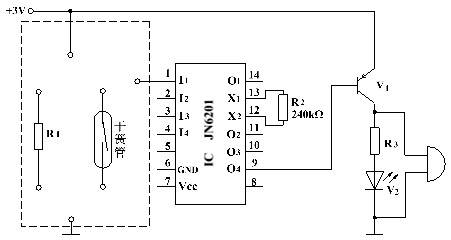

（2）小明想设计一个防盗报警电路，当窗户关闭时，干簧管闭合；窗户打开时，干簧管断开。要求窗户打开时，报警电路才声光报警。请你在图中的虚线框内选择合适的端子连线，完成电路设计；

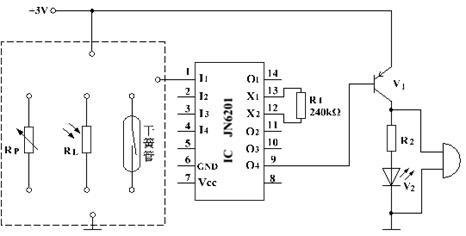

（3）小明想在第（2）题电路的基础上，设计一个天黑防盗报警的电路，要求天黑时，且窗户被打开，电路才报警。请你在图中的虚线框内选择合适的端子连线，完成电路设计；
（4）现在要对第（3）题设计好的电路进行调试：
a．为防止窗户关闭时，电路发生短路或者电流过大，先将（在①R_P调到最大；②R_P调到最小中选择合适的一项，将序号填写在横线处）；
b．白天，用手遮住光敏电阻，然后打开窗户，调节R_P直到刚好报警；将手移开后，停止报警；
c．若要在光线比原来更强时，打开窗户就报警，应该将（在①R_P调大；②R_P调小中选择合适的一项，将序号填写在横线处）；

如图所示是中药材自动切片机的局部结构示意图，其切片的原理是：电机通过皮带带动凸轮转动，凸轮顶着摇臂，摇臂通过槽沿着支轴滑动，同时绕着支轴做一定角度的往复运动，从而使连接在滑套上的切刀重复地作上下运动，达到自动切片的目的。对该结构进行系统分析，请回答问题。

（1）以下因素与切片效率有关的是（）

A . 滑轴的长短 B . 电机皮带轮的直径 C . 槽的长短 D . 皮带的宽度
（2）在切片机工作时，如果突然出现电机转动但切刀不动的现象。以下的原因是（）

A . 凸轮磨损 B . 皮带打滑 C . 滑套卡住 D . 摇臂与支轴脱离

教室是同学们学习的主要环境，在教室及其相配套的设计中应该如何实现合理的人机关系？（至少写出3点）

如图，是一种通过水泵增压将水流通过喷头喷射到空中，呈雨滴状散落在田间及农作物上的农田的灌溉设备。通过控制系统可实现喷灌设备的自动化运行，如利用土壤湿度计和传感器系统，在土壤湿度变低或超过预定范围时自动开动或关闭喷灌机；根据系统内发出的故障信号，或在一个灌溉程序结束时发出的信号，使供水设备自动停机。下列说法不正确的是（）

A . 该喷灌系统是一个闭环电子控制系统 B . 该喷灌设备的输出是土壤湿度计 C . 该喷灌系统的控制部分是内部的电子电路组成的控制器 D . 该喷灌系统通过传感器和土壤湿度仪构成检测和反馈

飞机设计师将飞机的外形设计成流线型。这主要体现了设计的（）

A . 安全性原则 B . 可持续发展原则 C . 科学性原则 D . 美观性原则

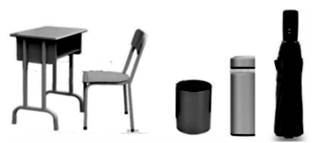

如图所示是高中生常用的课桌椅，桌脚材料为方钢管。高中生学习任务重，资料多，书、资料将课桌抽屉塞得满满的，一部分还放到课桌面板上。水杯、雨伞都没有放置的位置。小明准备设计一个固定在桌脚上的置物架。经测量桌脚截面尺寸长×宽为30mm×30mm，常用水杯直径为Φ60mm—Φ80mm，高度为160mm—300mm。请你帮助小明设计该置物架，设计要求如下：

①固定在课桌的一个桌脚上，安装方便，不允许对桌脚钻孔；

②课间时可以折叠紧靠课桌，不会影响同学的正常活动；

③水杯、折叠伞等物品取放方便，能防止水杯下掉；

④主要材料采用为1mm厚的钢板，辅助材料自选。

（1）小明发现问题的途径是 (在A .观察日常生活；B .收集和分析信息；C .技术研究与技术试验中选择合适的选项，将序号填入横线处)；
（2）设计置物架时，下列尺寸中可以不考虑的是(在A .桌脚截面尺寸；B .桌子的总高度；C .需要存放水杯、折叠伞等物品的高度和截面半径中选择合适的选项，将序号填入横线处)；
（3） ①画出设计草图，必要时可以用文字说明；
②在设计草图上标注主要尺寸；
（4）制作完成并安装好置物架后进行下列试验，其中不合理的是________(在下列选项中选择合适的选项，将序号填入横线处)。

A . 置物架折叠和展开测试中是否稳固可靠； B . 取放水杯、折叠伞等物品，测试是否能有效防止下掉； C . 在强酸强碱环境下测试装置的耐腐蚀性能； D . 在置物架装置上施加一定的力，观察装置与桌脚连接是否牢固。

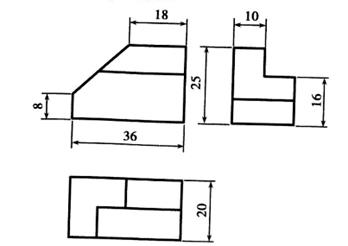

下列关于图中尺寸标注的分析，正确的是（）

A . 18的标注是错误的 B . 20的标注是错误的 C . 少标1处 D . 没有多标也没有少标

如图所示是一种全自动称重系统控制示意图，又叫全自动配料机，系统由主机、风机、配料称重器、配料箱、电子开关、PLC等部分组成。其工作过程：将不同产品的一种或多种物料放入配料箱中，通过主机设定好配方规定的重量配比，PLC根据程序发出指令使电子开关闭合，带动风机启动，往配料平台．上输入相应配料，配料称重器能实时检测相应的配料量，从而实现自动定量配料。请根据图及其描述完成下面小题。

（1）下列关于该系统的分析中，不恰当的是（）

A . PLC异常会影响全自动配料机的配料，体现了系统的相关性 B . 系统设计时，利用建模软件进行数据分析，体现了系统分析的科学性原则 C . PLC的控制精度属于系统优化的影响因素 D . 能实时检测相应的配料量实现自动定量配料，体现了系统的目的性
（2）下列关于该控制系统的分析中正确的是（）

A . 该系统的输出量不对控制过程产生影响 B . 配料称重器检测相应的配料量作为输入量 C . PLC信号异常属于控制系统的干扰因素 D . 风机是该控制系统的被控对象

如图所示为一款风扇吸人型灭蚊器，设计师首先在计算机上模拟了5种设计方案的灭蚊效果，再以灭蚊效果最好的方案做出功能模型，并采用10倍额定风扇转速连续运行了100小时。设计师没有采用的技术试验方法是（）

A . 强化试验法 B . 虚拟试验法 C . 模拟试验法 D . 优选试验法

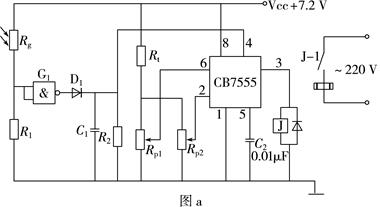

如图a所示是小明同学设计的蔬菜大棚温度控制系统电路图，其基本原理是预设温度控制范围20～30℃，若自然光照足够强的时候，电热丝不加热，通过自然光照提供热量；当光照弱且温度低于下限温度时，通过电热丝加热升温，当温度上升到上限温度后电热丝断电，停止加热。已知继电器J有两个常开触点J1、J2；555的2、6脚与3脚的逻辑关系如图b所示，4脚为0时，不管2、6脚状态如何3脚都为0。请根据描述及电路图完成下列任务：

6脚	2脚	3脚
任意	＜Vcc	1
＞Vcc	＞Vcc	0
＜Vcc	＞Vcc	不变

图b

（1）当温度高于上限时，555芯片的3脚将输出(在“①高电平；②低电平；③不确定”中选择一项，将序号填写在横线处)；
（2）图中电容器C₁的作用是(在“①确保 C₁输出 1；②确保不会出现R_g因以短时间内被意外遮挡而引起不必要的加热；③确保不会出现加热时因R_g短时间内被意外照射使得加热被迫停止”中选择一项，将序号填写在横线处)；
（3）在调试电路时发现电热丝始终不加热，下列原因中不可能的是(在“①555芯片的8脚虚焊；②R_t短路；③J1触点上粘有污垢；④R_g虚焊”中选择一项，将序号填写在横线处)；
（4）若调试过程中发现实际下限温度高于20℃，对此合理的调节措施是 (在“①R_p1滑片往上移；②R_p2滑片往上移；③R_p1滑片往下移；④R_p2滑片往下移”中选择一项，将序号填写在横线处)；

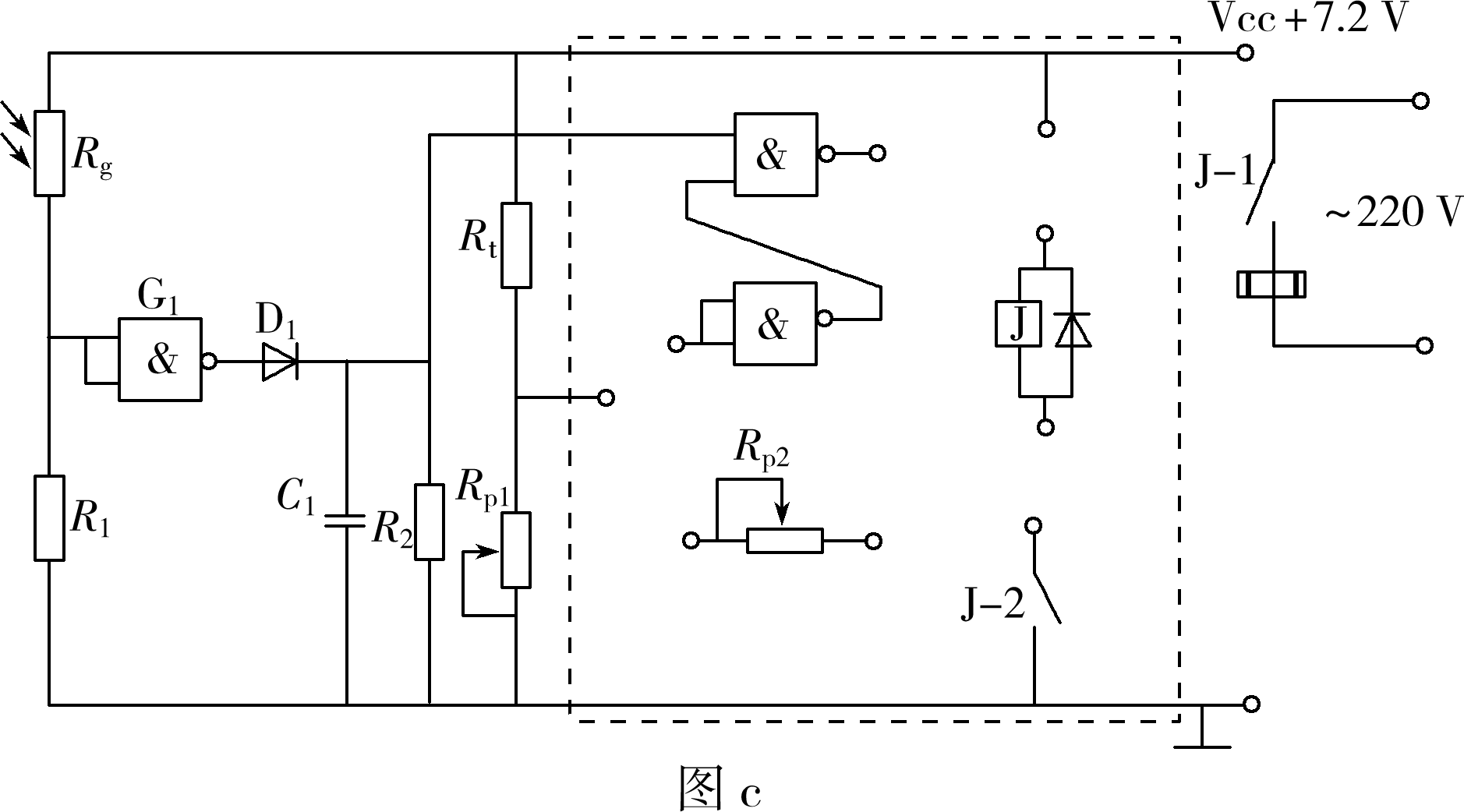

（5）为简化电路，节约成本，小明用CT7400(四2输入与非门)芯片以及继电器空余的触点J2对电路进行改造，如图c所示，请在虚线框中选择合适的端子，将电路连接完整，要求电路保持原有的功能不变。

小明准备用一块钢板制作如图所示的发动机机座，下列工艺流程合理的是(　　)

A . 钻大孔→弯折→锯割→钻孔→锉削 B . 锉削外轮廓→锯割→钻孔→弯折→锉削 C . 钻小孔→锯割→钻孔→锉削→弯折 D . 钻大孔→锯割→锉削→钻孔→弯折

2008年的汶川大地震，大部分房子倒塌了，剩下的房子也遭受了严重的破坏，这引发了专家们对地震区房子结构的探讨。你认为以下哪种结构的房子抗震性效果最好（）

A . 砖石结构 B . 土木结构 C . 纯木结构 D . 钢筋混凝土结构

根据下图回答⑴、⑵小题

（1）如图所示的尺寸标注，多标的尺寸共有（）

A . 1 处 B . 2 处 C . 3 处 D . 4 处
（2）通用技术实践课上，小明准备用72mm×62mm×10mm的钢板制作该零件，下列说法中不正确的是（）

A . 加工时需要用角尺来检测120°角度 B . 加工流程可以是：划线→钻孔→锯割→锉削 C . 为了提高效率，锯割时锯程应尽可能长 D . 零件精加工时，尽量采用顺向锉，保证锉㾗一致，以提高锉削面外观质量

如图所示的天舟一号货运飞船于2017年4月20日发射飞往太空，与天宫二号空间实验室进行交会对接，开展推进剂在轨补加、空间科学和技术等试验验证，以下有关天舟一号货运飞船的说法中不恰当的是（）

A . 天舟一号与天宫二号空间实验室进行交会对接，开展推进剂在轨补加、空间科学和技术等试验活动，体现了技术的综合性 B . 天舟一号的核心任务是验证推进剂在轨补加技术，这是一项技术试验活动 C . 天舟一号的成功研发，提升了我国的综合国力，促进了社会的发展和文明的进步 D . 天舟一号的成功发射，拓展了宇航员在太空的活动空间，体现了技术解放人的作用

如图所示为一款浴室花洒。花洒与杆成30°时，花洒座与杆(下方)的主要受力形式是（）

A . 花洒座受弯曲、受压，杆受拉 B . 花洒座受压、受扭转，杆受压 C . 花洒座受剪切、受弯曲，杆受拉 D . 花洒座受扭转、受弯曲，杆受压

如今有不法今子设计的能窃取银行卡信息的密码器，利用他们设计的产晶套在刷卡器上从而窃取客户信息，盗窃他人存款。这一技术违反了什么原则（）

A . 经济原则 B . 实用原则 C . 可持续原则 D . 道德原则
