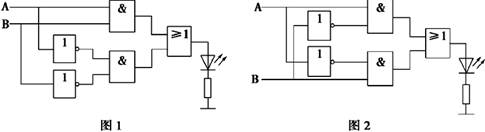

图1、图2 所示的两个逻辑电路，下列关于这两个逻辑电路的说法正确的是（）

①图1电路可以通过灯亮来判断输入信号相同

②图1电路可以通过灯亮来判断输入信号不同

③图2电路可以通过灯亮来判断输入信号相同

④图2电路可以通过灯亮来判断输入信号不同

A . ①③ B . ①④ C . ②③ D . ②④

如图所示为光伏发电太阳自动跟踪系统，它可以始终保持阳光和太阳能电池面板垂直，以提高光伏发电效率。其工作过程是：当太阳位置发生偏移，检测装置接收到因光线角度改变而产生的电信号，经控制电路处理后，驱动步进电机1带动转轴转动、步进电机2带动丝杆转动，使太阳能电池面板与太阳光线的实际角度保持垂直状态。

（1）该系统的控制方式属于(在“①开环控制；②闭环控制”中选择合适的选项，将序号填入横线处)；
（2）该系统的执行器是(在“①转轴；②丝杆；③步进电机”中选择合适的选项，将序号填入横线处)；
（3）自动跟踪系统中的检测装置应选用(在“①温度传感器；②湿度传感器；③光强度传感器”中选择合适的选项，将序号填入横线处)；
（4）当遇到大风或雷雨等特殊天气时，系统将自主响应启动调节步进电机2，使太阳能电池板高度很快降低，并实现0角度放置，这体现了系统的(在“①整体性；②相关性；③目的性；④动态性；⑤环境适应性”中选择合适的选项，将序号填入横线处)；
（5）为了进一步提高光伏装置的发电效率，下列对该系统优化的有效措施是和（在“①提高步进电机转动速度；②采用低铁超白玻璃减少光的反射；③增加聚光元件及对应的聚光光伏系统；④增加风向风速仪及对应的风速风向监测系统”中选择合适的选项，将序号填入横线处)。

小明设计了简易自动升旗控制系统，根据国歌的时间设定好电子定时器的定时时间，播放国歌时人工启动电子定时器，电动机开始转动并带动滑轮运动，使国旗匀速上升。当定时器计时停止时，电机停止转动，国旗正好升至杆顶。下列关于该自动升旗控制系统的说法不正确的是（）

A . 该控制系统的控制方式属于开环控制系统 B . 风的阻力变化属于该控制系统的干扰因素 C . 输入量是定时器设定的时间 D . 被控对象是电机

下列选项中属于科学活动的是（）

A . 汽车碰撞试验 B . “神舟七号”飞船上天 C . 在月球表面测量月球地质成分 D . 收割杂交水稻

英国人詹姆斯·哈格里沃斯有一次无意中将家中的纺纱机碰翻了，在这一偶然事件中他发现纺车锤竖立时仍能转动，由此得到启示而发明了新式纺纱机。该案例说明新的问题的发现可来源于（）

A . 对日常生活的观察 B . 技术试验、技术研究 C . 收集信息 D . 灵感

如图所示，两个插头无法同时插入卡槽中，该插座的设计不符合（）。

A . 实用原则 B . 经济原则 C . 美观原则 D . 可持续发展原则

如图所示是一款新式的淋浴系统：即开即热式加热装置，没有预热的烦恼；水电分离，没有触电的隐患；水温自动调节装置，避免了水温过热与过冷；可实现顶喷与侧面喷水，满足不同的需要。关于该淋浴系统，从人机关系分析，不是很合理的是（）

A . 即开即热，提高效率 B . 水电分离，安全可靠 C . 水温自动调节，考虑人的生理需求 D . 实现顶喷与侧面喷水，考虑特殊人群的需求

以下四个图表示钢锯使用及锯割的操作要领，不正确的是（）


选用合适的锯条，安装锯条，应该锯齿尖朝前。	锯条使用前要调节翼形螺母，越紧越好，否则锯条易崩断。	起锯时锯条贴指甲面，并保持一定的倾斜角。	正常锯割时，推锯加压，回拉不加压。
A	B	C	D

A . A B . B C . C D . D

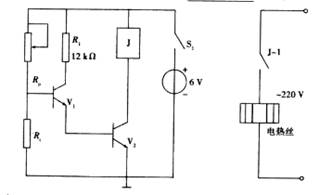

如图所示电路为冬季鱼缸恒温电路，当温度降到一定值时，恒温电路工作，使电热丝通电，对鱼缸进行加热；当温度升高到一定值时，自动切断电热丝电源，从而实现鱼缸的恒温控制。请回答下列问题。

（1）该控制电路的控制方式是（在“①开环控制；②闭环控制”中选择一项，将序号填写在横线处）。
（2）根据电路原理可知R₁为热敏电阻（在“①正温度系数；②负温度系数”中选择一项，将序号填写在横线处）。
（3）使用过程中发现鱼缸的温度偏低，可以调整R_p的中心抽头（在“①向上滑;②向下滑”中选择一项，将序号填写在横线处）。
（4）现有电子元器件如下：普通二极管一个、发光二极管一个、限流电阻一个，改进控制电路，使继电器工作时二极管能保护V_T2 ，同时可以使鱼缸加热时二极管能发光显示。在虚线框内，请根据电路原理在a、b、c、d、e5个点中选择合适的点连接三个电子元件。
（5）现有电子元器件：普通二极管一个、蜂鸣器一个，改进控制电路，使继电器工作时二极管能保护V_T2同时可以使鱼缸加热时有蜂鸣器的提示音。在虚线框内，请根据电路原理在a、b、c、d、e这5个点中选择合适的点连接两个电子元件。

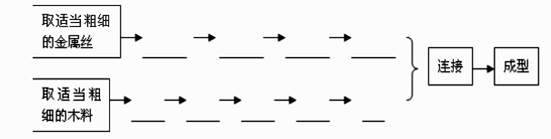

下图为某同学制作的简单衣架，衣架的制作环节有：Ⅰ.制作金属挂钩：①弯折②划线③锉削④锯割Ⅱ.制作木质部分：⑤锉削⑥锯割并做榫眼与榫头⑦划线⑧油漆⑨榫接

（1）请你根据制作的工序完成加工该衣架的流程图（填写编号）
（2）请指出以下工具在哪个环节中使用（在横线处填写相应的编号），用不到的填“无需使用”。

如图所示是一款校园卡自助机。师生可以通过它进行校园卡信息查询，流水查询，交易查询，还可以通过它进行校园卡充值、挂失和解挂，操作也十分便捷。下列说法不正确的是（）

A . 现代通信技术的发展，为校园卡自助机的设计创造了条件 B . 自助机的出现，很好地解决了原校园卡充值、挂失等业务要跑银行的麻烦，体现了技术具有解放人的作用 C . 自助机的出现提高了师生办事效率，体现了技术发展人的作用 D . 自助机的出现为学校校园管理带来了便利

设计桌子的公司已经为该桌子的设计提交了专利申请。我国《专利法》将可以获得专利法保护的发明创造分为( ) 三种，并授子相应的专利。

A . 技术发明、实用新型、外观设计 B . 创新、技术发明、技术革新 C . 科学活动、技术活动、发明活动 D . 技术发明、技术革新、技术创新

巴西圣保罗某广场上的一组灯光座椅，能够记录下游客们来到这里的故事，并将声音资料录入木质座椅中，晚上座椅变成一个个“坐”在地上的灯具，伴随着录音的播放灯光不断变幻色彩。该组灯光座椅的设计是由多种技术成果转化而成，其中不包括（）

A . 视频录制与播放技术 B . 音频录制与播放技术 C . 灯光音乐控制技术 D . Led照明技术

十字路口的全方位转动摄像装置如图，是对路面行驶的车辆进行监控，当出现违章时就马上拍摄。请回答以下问题。

（1）当需要拍摄不同方向时，通过电机转动，带动摄像头转动轴转动来完成。摄像头转动轴的受力形式是（受扭转／受弯曲)。
（2）竖杆与地面的连接方式是(刚连接／铰连接)，其底座的三角钢块是增强结构的（稳定性／强度)。
（3）摄像头装置安装在横杆的下面比上面的抗风性能更（强／弱）。

如图所示为一款折叠式文具架，利用四边形的几何可变体系调节高度，为了提高其稳定性，以下措施中不正确的是（）

A . 降低文具架的高度 B . 增大底部支撑面积 C . 采用较重的底座 D . 将其中的连接方式由铰连接改为刚连接

下列木质结构中，连接方式属于榫接的是（）

A .

B .

C .

D .

将一块大小合适的矩形钢钢片加工成如图所示的零件，以下加工流程中合理的是（）

A . 划线→锯割→锉削→钻孔 B . 划线→钻孔→锯割→锉削 C . 划线→锉削→钻孔→锯割 D . 划线→钻孔→锉削→锯割

杭州湾跨海大桥采用了钢管桩施工，但有如何制造、如何最大限度防止腐蚀、如何在强潮海域进行沉桩施工等一系列大难题；工程师们首次在国内大规模采用螺旋焊缝钢管打入桩作为跨海大桥基础；防腐方面，开创性地给钢管穿上高性能防腐外衣，同时进行阴极保护。技术方案确定后，建设者们在过饱和盐水试验池中打下两根管桩，对这种螺旋焊缝钢管进行耐腐检验：一年的试验观察发现焊缝完好且管桩未发现明显锈斑。经检验后的方案建设成本大大节省，仅此一项设计每公里节省造桥成本5000万元。根据材料，回答问题。

（1）关于在条件最复杂的水域进行钢管桩的技术试验，该试验方法属于（）

A . 优选试验法 B . 模拟试验法 C . 虚拟试验法 D . 强化试验法
（2）关于杭州湾跨海大桥采用的钢管桩施工方式，下列有关说法最不合理的是（）

A . 钢管桩施工中存在的一系列大难题，其发现问题的途径是技术研究和技术试验 B . 首次在国内大规模采用螺旋焊缝钢管打入桩作为跨海大桥基础，体现了设计的创新原则 C . 开创性地给钢管穿上高性能防腐外衣并进行阴极保护，体现了人机关系的安全目标 D . 这一项设计就可以每公里节省造桥成本5000万元，体现了设计的经济原则

如图所示为一款沙发双人床，仅需从中间拉动拉杆，即可从双人沙发变身为双层床，方便又实用。上层尺寸为宽80 cm，长193cm，下层尺寸为宽69cm，长191cm，分别能够承重150公斤，下列分析中不正确的是（）

A . 双人床采用透气床垫，易于排汗，是从“人”的角度考虑 B . 设计成双层结构，考虑小户型，是从“环境”的角度考虑 C . 拉杆采用强度大的材料制作，是从“物”的角度考虑 D . 双人床设计时要考虑设计师的感受，是从“人”的角度考虑

如图所示是一款太阳能电池板，三瓣草形状的太阳能电池板安装在圆形底座上，底座上集成了光传感器，检测太阳光与电池板的夹角并传送给芯片，从而控制马达转动，带动电池板绕水平和垂直的旋转轴运动，实现光线追踪的功能。下列关于该系统的说法中正确的是（）

A . 被控对象为马达 B . 有检测装置，所以该控制为闭环控制系统 C . 光传感器出现故障，会导致马达不能转动，体现了系统的相关性 D . 电池板能随着太阳光角度的变化跟着转动，体现了系统的动态性
