高中通用技术：

高中通用技术

小林准备设计一座桥梁模型，材料在a、b、c、d四种型材(截面积大小相同)中选择，结构在①、②、③、④四种方案中选取。其中抗弯能力最强的组合是( )


a	b	c	d
①(桥面以上部构件连接均为刚连接)		②(上部绳索连接)
③(桥面以上部构件连接均为刚连接)		④(桥面以上部构件连接均为刚连接)

A . a ② B . c ③ C . b ③ D . d ①

如图所示是一个火灾报警器，当火灾发生时，报警器会发出警报声并释放浓烈的焦湖味气体，但这种报警气体并不会刺激人的眼睛。下列对该火灾报警器的设计分析和评价中，不正确的是（）

A . 为了保证发生火灾时报警及时，要内置高功率喇叭和高浓度焦糊味气体 B . 双途径报警，考虑了特殊人群 C . 报警气体不会刺激人的眼睛，主要是从“人”的角度考虑的 D . 可在-40℃至130℃的温度范围内正常工作，主要是从“环境”的角度考虑的

小明为寝室浴室设计了一款挂钩安装在水泥墙上，从安全及便于安装角度分析以下方案最合理的是（）

A .

B .

C .

D .

如图所示是一款笔记本电脑桌，桌面是木制材料，桌脚是直径12mm的金属管，使用时发现无法折叠。请对该笔记本电脑桌的桌脚进行重新设计，使其能够实现折叠，所用材料为2mm厚的钢板，其他配件自选。设计要求如下：

A. 连接件能把桌面和桌脚连接起来，使用时能轻松支起，不用时方便折叠；

B. 桌脚支起时，桌脚与桌面角度为100°；

C. 连接件与桌板、桌脚连接后能牢固可靠；

D. 结构简单，连接方便。

请根据上述设计要求，完成以下任务：

（1） ①画出连接件的设计草图（其中一个），必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸；
（2）不可折叠的笔记本电脑桌自投放市场以来销路一直不好，根据设计的一般过程评析，这是设计者在设计产品时疏忽了（在下列选项中选择合适的选项，将序号填入横线处）；
①明确问题的价值②技术试验环节③制作模型环节④发现问题环节
（3）连接件与桌脚可以采用连接（在以下连接件中选择合适的选项，将序号填入横线处）；
① ② ③ ④
（4）根据方案制作连接件后，还需要对其进行技术试验，以下试验不合理的是（在下列选项中选择合适的选项，将序号填入横线处）。
①左右晃动笔记本电脑桌看桌脚连接是否容易松动；

②将笔记本电脑桌支起，在桌面上放重物，观察桌脚是否会损坏；

③将笔记本电脑桌多次支起、折叠，是否灵活、方便；

④将笔记本电脑桌支起，在桌面上放重物，观察连接件与桌面、桌脚的连接是否牢固。

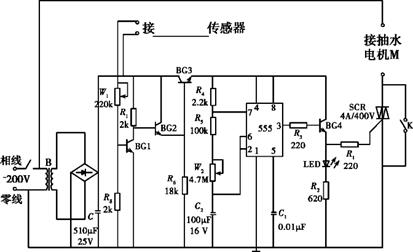

下图为苗圃自动浇水电路，当苗圃土壤较干燥时，该电路能自动接通抽水机M，自动给花草洒水，当土壤湿度达到一定要求时，自动切断抽水机电路，从而实现自动浇水功能。

（1）电路图中所示接传感器的位置应接传感器；
（2）开关K的作用是；
（3）当土壤较干燥时，集成块555的输出端3脚输出(填“高电平”或“低电平”)，三极管BG₄导通，控制双向可控晶闸管导通，使抽水电机运行。

要明确所提问题的价值应该从以下哪些方面入手（）

A . 是否遵循了基本的科学原理 B . 是否已得到较为充分的解决 C . 现有技术条件能否解决该问题 D . 解决该问题的投入与产出比

如图所示为一款双向手灯，这款手灯被设计成一个圆环状的提手形状。开关则位于圆环上方，方便大拇指控制，最棒的是它配备有三个照明灯。一个大灯用来照亮前方，另外两个小灯则可以分开一定的角度照亮脚下。这样，你只需要这一个手灯就可以同时照亮多个方向，行走起来也可以更加迅速。下列关于该产品的说法中不恰当的是（）

A . 双向手灯的研制成功，使研制者实现了自我价值，体现了技术具有发展人的作用 B . 双向手灯能使人在漆黑的环境中看清楚行走的路，体现了技术具有解放人的作用 C . 双向手灯要用电池照明，体现了技术的两面性 D . 双向手灯的设计涉及电学、光学、材料学等相关技术，体现了技术的综合性

如图是2008年北京奥运会主会场“鸟巢“，那么“鸟巢"的主体结构类型是（）

A . 实体结构 B . 框架结构 C . 壳体结构 D . 以上都不是

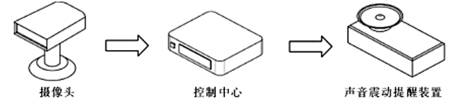

某疲劳驾驶提醒系统的控制结构示意图如图所示，该提醒系统由摄像头、控制中心、提醒装置三部分构成，首先通过摄像头摄取驾驶人员的人脸状态信息，通过控制中心与预设的疲劳状态的人脸特征比对，确定驾驶人员处于疲劳驾驶时通过继电器控制声音震动提醒装置，发出声音和震动。请根据该结构示意图及相关描述完成下面小题。

（1）从系统的角度分析该疲劳驾驶提醒系统，下列相关说法中不正确的是( )

A . 该系统可分为摄像头子系统、控制中心子系统、提醒装置子系统 B . 通过完善人脸识别算法可以提升该系统的有效性，体现了系统的整体性 C . 在设计分析该系统时，先考虑摄像头的识别清晰度，再考虑提醒装置的提醒方式，体现了系统分析的整体性原则 D . 摄像头内置防抖系统，在颠簸路段也能摄取清晰图像，体现了系统的环境适应性
（2）下列关于该控制系统的分析中正确的是( )

A . 被控对象是人 B . 输人量是设定的疲劳状态人脸信息 C . 控制量是声音和震动 D . 执行器是继电器

如图所示是放大电路中三极管各极电位，其管型和材料正确的是（）

A .

B .

C .

D .

在设计如下木质电脑工作台时，制定设计方案过程中，不需要做的是（）

A . 确定合适的材料 B . 进行设计分析 C . 绘制方案草图 D . 制作产品模型

滴眼药水对很多人来说是个技术活儿，没对准、浪费滴眼液的情况时有发生。关注到这个细节，两位韩国设计师携手带来了这款小工具i-drops（如图所示）。这个双足的小支架适用于市面上的大部分眼药水瓶，滴眼药水时把它撑在眼睛上下，眼药水就正好落入眼里。滴完后，把i-drops翻转过来盖在眼药水瓶盖上，方便下次取用。根据上述材料，回答下面小题。

（1）关于i-drops实现的人机关系目标，下列说法正确的是（）

A . 滴眼药水的支架底部圆润平滑，不易划伤皮肤，实现了舒适的目标 B . 滴眼药水的支架设计精巧，防止滴管接触眼球，实现了健康的目标 C . 使用该工具滴眼药水，可以减少滴眼液的浪费，实现了高效的目标 D . 该工具外形与某卡通形象相似，不易使人害怕，实现了安全的目标
（2）关于i-drops体现的设计一般原则，下列说法不正确的是（）

A . 该工具制作原料简单，生产成本较低，体现了经济原则 B . 该工具小巧便于拆卸，减少存储空间，体现了实用原则 C . 该工具采用新颖设计，融合最新结构，体现了创新原则 D . 该工具外形精巧美观，色彩搭配合理，体现了美观原则

下列活动是科学活动的是（）

A . 蒸汽机的发明 B . “神舟六号”飞船上天 C . 万有引力定律的发现 D . B超技术的发明

模型制作工艺是画设计草图。

任何系统都具有某种目的，都要实现一定的功能。

因为新型冠状病毒肺炎疫情，师生入校增设测温流程，某校红外人脸识别测温系统分布在进入学校教学、生活、实验等各个区域的入口，安装了多个识别测温点位。系统与学校的智慧校园数据库实时联网，能够实时测体温和人脸识别，并可及时发现温度异常人员交校医处理。与利用手持额温枪人工测量体温相比，极大地提升了测温的效率，则该测温流程优化的条件是（）

A . 人员 B . 设备 C . 材料 D . 工艺

如图所示是车床插齿机的结构示意简图，下列关于该结构的描述不正确的是（）

A . 电动机如图所示转动时，插齿刀向下运动 B . DE杆件去掉，CD，EF杆直接连接不会影响该结构正常工作 C . EF杆与G的连接方式不是铰连接 D . AB，CD杆件要选用抗弯曲性能好的材料

如图所示是磁悬浮列车浮力控制原理示意图：装在车辆转向架上的导电磁铁（悬浮电磁铁）与导轨上的铁磁轨道（导磁轨道）相互吸引，磁场浮力使车辆浮起。传感器实时测量车辆浮起的实际间隙返回给悬浮控制器，比较后精确地控制电磁铁中的电流，使车体与导轨之间保持10毫米左右的间隙。请根据上述说明，完成下列任务（将序号填写在横线处）

（1）该磁悬浮列车浮力控制系统的控制方式属于控制（在①开环；②闭环中选择一项）；
（2）该磁悬浮控制系统的输出量是（在①磁场浮力；②电磁铁中的电流；③车体与导轨实际间隙；④推进动力中选择一项）；
（3）该磁悬浮控制系统的执行器是（在①悬浮控制器；②导磁轨道；③导电磁铁；④转向架模块中选择一项）；
（4）该磁悬浮控制技术运用了材料学、电磁学等多门学科知识，这体现了技术的（在①目的性；②创新性；③两面性；④综合性中选择一项）；
（5）当磁悬浮控制系统出现故障，检修人员未经仔细检测，就更换了传感器，结果故障没有排除，说明该检修人员没有遵循系统分析的原则（在①整体性；②综合性；③科学性中选择一项）。
