在“探究小车速度随时间变化的规律”实验中

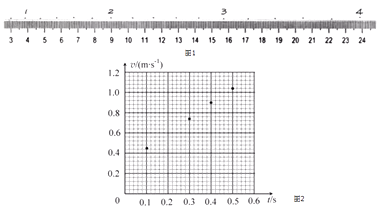

（1）图1是实验中打下的一段纸带，算出计数点2的速度大小为 m/s（保留三位有效数字），并在图2标出，其余计数点1、3、4、5对应的小车瞬时速度大小在图2中已标出．
（2）在图2上做出v﹣t图象，并求得小车的加速度大小为 m/s² ．（保留三位有效数字）

一电火花打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，如甲图所示．

（1）已知电火花打点计时器使用电源（填直流或交流），工作电压 V，交流电频率为 Hz．
（2）利用乙图给出的数据，打点计时器打A点时小车的速度V_A=m/s小车下滑的加速度a=m/s²
（3）某同学在测定匀变速运动的加速度时，得到了一条较为理想的纸带，已知纸带上每5个打点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，5…，由于不小心，纸带被撕断了，如图所示，甲图所示的纸带是计数点的初始段，则乙图中A，B、C所示的三段纸带中是从甲图所示的纸带上撕下的那段应该是（填字母）．

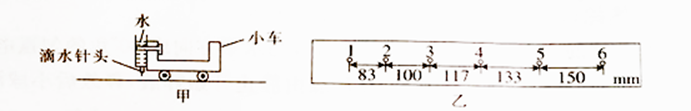

某探究小组为了研究小车的直线运动，用自制的“滴水计时器”计量时间。实验前，将该计时器固定在小车旁，如图甲所示。实验时，保持桌面水平，让小车在外力的作用下运动一段时间，滴水计时器等时间间隔地滴下小水滴，图乙记录了桌面上连续6个水滴的位置及它们之间的距离。已知滴水计时器从滴出第1个水滴开始计时，到滴出第26个水滴共用时10s。结果均保留两位有效数字。

（1）水滴从滴到位置1至滴到位置6用时s
（2）小车运动过程的加速度大小为m/s²；水滴滴到位置5时，小车的速度大小为m/s。

做“探究小车速度随时间变化规律”的实验。

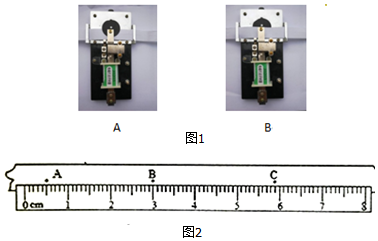

（1）用一条纸带穿过计时器，该同学发现有图中的两种穿法，感到有点犹豫。你认为 $\text{[math]}$ 选填“A”或“B” $\text{[math]}$ 的穿法效果更好。
（2）完成实验后，小明用刻度尺测量纸带距离时如图所示，B点的读数是cm，已知打点计时器每 $\text{[math]}$ 打一个点，则B点对应的速度 $\text{[math]}$ $\text{[math]}$ 结果保留三位有效数字 $\text{[math]}$ 。

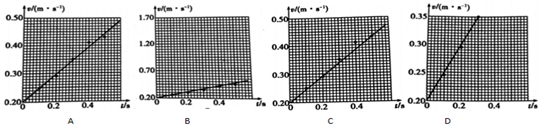

（3）某实验小组中的四位同学利用同一条纸带做，分别作出了如下所示的四幅 $\text{[math]}$ 图象，其中最规范的是

下图是小车运动过程中打点计时器打下的一条纸带的一部分，打点计时器的打点周期为T=0.02s，相邻计数点之间还有4个点没有画出，请根据纸带回答下列问题，计算结果均保留三位有效数字：

（1）请用题目中所给的符号写出计算小车加速度的表达式;
（2）小车加速度的大小为m/s^2;
（3） b点的速度为m/s ;
（4）下列实验也可以用打点计时器的有_____________

A . 验证力的平行四边形实验 B . 验证牛顿第二定律实验 C . 探究动能定理实验 D . 验证机械能守恒定律实验

某同学在做“小车速度随时间变化规律”的实验，细线一端与小车相连，另一端绕过定滑轮悬挂钩码，通过打点计时器和纸带记录了小车的运动情况。

（1）实验中除了电磁打点计时器(含纸带、复写纸)、小车、一端附有滑轮的长直轨道、细线、钩码、导线及开关外，在下面的器材中，必须使用的有(填选项代号)______.

A . 220V、50Hz交流电源 B . 电压可调的直流电源 C . 4-6V、50Hz交流电源. D . 刻度尺 E . 秒表 F . 天平
（2）实验过程中，下列操作正确的是________(填选项代号)

A . 将接好纸带的小车停在靠近滑轮一端 B . 将接好纸带的小车停在靠近打点计时器一端 C . 先释放小车，待小车有较大速度后再接通电源 D . 先接通电源，待打点稳定后再释放小车
（3）某同学在做“小车速度随时间变化规律”的实验，细线一端与小车相连，另一端绕过定滑轮悬挂钩码，通过打点计时器和纸带记录了小车的运动情况。下图给出了从0点为计时起点，每5个点取一个计数点的纸带，其中0、1、2、3、4、5、6都为计数点，测得：x₁=1.40cm，x₂=1.90cm，x₃=2.40cm，x₄=2.90cm，x₅=3.40cm，x₆=3.90cm．（注：以下结果均保留3位有效数字）

①计数点3处的瞬时速度大小是m/s．

②小车运动的加速度大小是m/s² ．

（1）光滑水平桌面上有一个物体，质量是2kg，受到互成 $\text{[math]}$ 角的两个水平力 $\text{[math]}$ 和 $\text{[math]}$ 的作用，两个力的大小都是10N，这个物体的加速度是m/s² ．
（2）在光滑的水平面上,有一静止的物体,其质量为7kg，它在一大小为14N的水平拉力作用下从静止开始运动，则物体开始运动5s所通过的位移大小m，运动5s末速度大小是m/s．
（3）在做“研究匀变速直线运动”实验中，打点计时器打出的一条纸带中的某段如图所示，若A、B点间的时间间隔均为0.10s，根据图中给定的长度，计算小车加速度大小为m/s² ，打下C点时小车的速度大小为m/s．
（4）为了探究加速度与力、质量的关系,某同学利用如图所示的实验装置，探究小车质量一定时加速度与合外力之间的关系，图中上下两层水平轨道,细线跨过滑轮并挂上砝码盘．若可将砝码和砝码盘的总重力作为小车所受合力,须满足条件；两小车尾部细线连到控制装置上，实验时通过控制装置使两小车同时开始运动，并同时停止．该同学测量了两小车的位移为 $\text{[math]}$ 、 $\text{[math]}$ ，则 $\text{[math]}$ =．

某研究性学习小组利用气垫导轨进行物理实验，实验装置如图（a）所示．在气垫导轨上相隔一定距离的两处安装两个光电门，滑块上固定一遮光条，光电门可以记录下遮光条通过光电门时所用的时间．滑块上装有拉力传感器，可以读出细线上的拉力大小．

①实验前用螺旋测微器测遮光条宽度d，测量结果如图（b）所示，则d=mm．

②滑块用细线跨过气垫导轨右端的定滑轮与托盘（盘内有砝码）相连，将滑块由图（a）所示位置释放，若已知遮光条通过两个光电门所用时间分别为△t₁、△t₂以及遮光条宽度d，还测出两光电门间距离L，则滑块的加速度可用上述物理量表示为a=．

③利用该实验装置还可以进行牛顿定律的验证，关于牛顿定律的验证某同学提出如下观点，其中正确的是．

A．测量遮光条宽度时可以采取多次测量取平均值的方法消除系统误差

B．实验中加速度己由②中获得，只需读取拉力传感器的读数F并测得滑块、遮光条、拉力传感器的总质量M，即可验证牛顿定律

C．因为拉力传感器可以直接读取拉力，所以不需要调整气垫导轨右端定滑轮的高度，使牵引滑块的细绳与导轨平行

D．因为拉力传感器可以直接读取拉力，所以不需要托盘和砝码的总质量m远小于滑块、遮光条、拉力传感器的总质量M

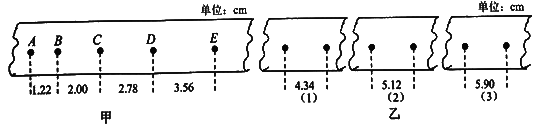

《研究匀变速直线运动实验》中，打点计时器打出的一段纸带如图甲所示(使用交流电的频率为50Hz)，已知纸带记录的是匀加速直线运动，且相邻两计数点间还有四个点未画出来，各计数点间距离已在图中标出，则纸带记录的加速度a＝m/s² ， C点对应的瞬时速度v_C＝m/s，该纸带上E点后一段被撕断，图乙中的段能够与原来纸带拼接．(保留3位有效数字)

小华同学在“探究小车速度随时间变化的规律”实验中，选出了如图甲所示的一条纸带（每两个点间还有4个点没有画出）。打点计时器的电源频率为50Hz。

（1）根据纸带上的数据，计算E点时小车的瞬时速度并填入表中。

位置

A

B

C

D

E

v/（m·s^-1）

0.61

0.81

1.00

1.18
（2）小华同学根据实验数据在图乙中画出了小车的图象。请你根据v—t图象：判断小车做的是_____（填写序号）

A . 匀速直线运动 B . 匀变速直线运动 C . 非匀变速直线运动
（3）小红同学用以下方法绘制了小车运动的v一t图象：
第一，先把纸带每隔0.1s剪断，得到若干短纸条；

第二、再把这些纸条并排贴在一张纸上，使这些纸条下端对齐，作为时间坐标轴，标出时间；

第三，将纸条上端中心连起来，于是得到v一t图象。

请回答这样做（选填“可行”、“不可行”），简要说明其理由。

如图所示为用打点计时器研究小车运动情况的装置：实验时由静止释放钩码，小车开始做匀加速直线运动，在小车进入布面前钩码已经落地了，小车在平玻璃板上做匀速直线运动，后来在布面上做匀减速直线运动，所打出的纸带的一部分如图所示，纸带上相邻两点对应的时间间隔为T＝0.02s，试分析：(以下结果均保留三位有效数字)

图片_x0020_100015

（1）由图可知，小车在玻璃板上做匀速运动的速度大小为v＝m/s；打点计时器打下计数点D时小车的瞬时速度v_D＝m/s。
（2）根据纸带得到了如图所示的v－t图象，则小车做匀减速直线运动时的加速度大小为a＝m/s²。

某同学用如图所示装置测定重力加速度的大小，已知打点的频率为50 Hz，请回答：

图片_x0020_1124105143 图片_x0020_1878358529

（1）除电磁打点计时器、纸带、重物、铁架台、夹子、导线及开关外，在下面的器材中，还必须使用的有____________（填选项代号）．

A . 电压为6 V以下的交流电源 B . 电压为220 V的交流电源 C . 刻度尺 D . 秒表
（2）打出的纸带如下图所示，可以判断实验时重物连接在纸带的端．（选填“左”或“右”）
（3）已知纸带上记录的点为打点计时器连续打的点，打点计时器在打C点时物体的瞬时速度大小为m/s，所测得的重力加速度大小为m/s² ．（结果均保留三位有效数字）

研究匀变速直线运动的实验中，如图为一次记录小车运动情况的纸带，图中A、B、C、D、E、F、G为相邻的计数点，间距依次为 AB=1.30cm，BC=1.80cm，CD=2.29cm，DE=2.79cm，EF=3.29cm,FG=3.80cm，在相邻计数点之间还有 4 个点未画出，若电源频率为50Hz，求：

图片_x0020_100010

（1）相邻两计数点间的时间间隔为T=s
（2）打点计时器打计数点C时，小车的速度大小是v=m/s（计算结果保留两位有效数字）
（3）小车的加速度a的大小为m/s²（计算结果保留两位有效数字）
（4）若交流电的频率变为49Hz而未被发觉，则测得小车的速度值与真实值比较将偏．(选填“大”或 “小”)

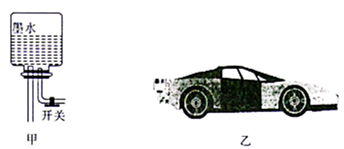

小张同学为估测玩具电动小汽车的运动情况，设计了如图甲所示的实验装置：将输液用过的500mL的玻璃瓶装适量墨水，连同输液管一起绑在电动小汽车上，如图乙所示。调节输液管开关控制墨水滴水速度，使其刚好每隔相等的时间滴一滴。使电动小汽车从静止开始在足够大的水平地面上沿直线前进，然后他在离出发点不远处，选择墨水滴间距离较大处的一个点为起点，用卷尺依次测量这个点后面的8个点到这个点的距离，并记录在下面的表格中。

图片_x0020_100005

	1	2	3	4	5	6	7	8
距离（m）	0.42	1.54	3.07	4.88	6.80	8.73	10.66	12.59

（1）小张制作的装置相当于物理实验室中的（填仪器名称）。
（2）通过表中数据，你认为小车在所记录的这段时间内的运动情况是。
（3）要测量小车做匀速运动时的速度，小张同学还需要知道的物理量是。

如图，是某同学在研究“小车速度随时间变化的规律”实验中，用打点计时器打下的一条纸带，相邻的两个计数点间还有4个点未画出，计数点间的距离依次为S₁=2.60cm、S₂=4.10cm、S₃=5.60cm、S₄=7.10cm、S₅=8.60cm、S₆=10.0cm。打点计时器电源的频率是50Hz。

图片_x0020_100006

（1）相邻两个计数点间的时间间隔为s；
（2）计数点“1”处的速度为v₁=m/s；
（3）加速度大小为 m/s²；（保留小数点后面两位）
（4）如打点计时器因电流不稳，打点时间间隔为0.03s，但实验人员依然按原来的时间测量，结果（填偏大或偏小，不变）。

某同学“研究匀变速直线运动规律”，安装好装置后进行实验，得到了小车加速过程的纸带如图所示。

图片_x0020_812788401

（1）该同学实验过程中纸带的（填“左”或“右”）端与小车相连；
（2）关于接通电源和放手让小车运动的先后顺序，下列操作中正确的是______；

A . 先接通电源后放手 B . 接通电源和放手应同时进行 C . 先放手后接通电源
（3）该实验所用交流电频率为50Hz，图中相邻两个计数点之间还有4个点未画出，测得x₁=6.96cm、x₂=7.60cm、x₃=8.26cm、x₄=8.91cm、x₅=9.58cm、x₆=10.20cm。则该物体运动的加速度大小a=m/s²（结果保留两位有效数字）。

在研究匀变速直线运动规律的实验中，图示纸带记录的是小车的运动情况，A、B、C、D、E为相邻的计数点，相邻计数点的时间间隔为T=0.04s，电源铭牌显示该电源频率为50Hz（计算结果均保留两位有效数字）。

（1）下列说法正确的有___________（填选项代号）。

A . 在释放小车前，小车要靠近打点计时器 B . 应先释放小车，后接通电源 C . 电火花计时器应使用低压交流电源 D . 打点计时器应放在长木板上有滑轮一端
（2）打纸带上D点时小车的瞬时速度大小为m/s。
（3）小车的加速度大小为m/s²。
（4）若电源实际频率低于50Hz，计算时仍按照50Hz计算，则加速度大小的测量值比真实值（选填“偏大”“偏小”或“不变”）。

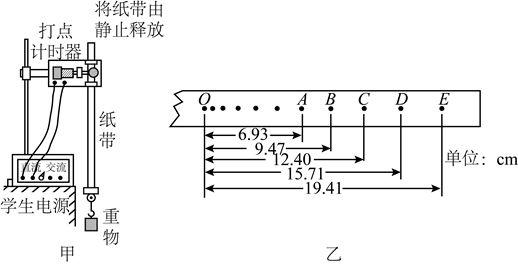

某同学利用如图甲所示的实验装置测重力加速度。

（1）开始实验时，实验装置连接如图甲所示，请指出该同学在实验操作中存在的明显错误或不当（指出一处即可）：。
（2）经正确操作后，选择一条比较清晰的纸带，从纸带中间选取连续的几个点（A点至E点），分别测出它们到第一个点O的距离，若已知打点的频率为50 Hz，由纸带上所给的数据可计算出实验时重物的加速度为m/s²（结果保留三位有效数字）。
（3）当地的重力加速度数值为9.80 m/s² ，请列出测量值与当地重力加速度的实际值有差异的一个原因。

某实验小组做“探究匀变速直线运动”实验，实验装置如图甲所示：

（1）实验时（选填“需要”或“不需要”）用垫块垫高长木板右端以平衡摩擦力；
（2）实验中打出的一段纸带如图乙所示，其中每相邻两计数点之间的时间间隔为0.1s，根据图中数据，可以计算出小车的加速度大小为 $\text{[math]}$ ；
（3）如果使用的是电火花打点计时器，实验时电压略低于220V，测出的加速度（选填“大于”“小于”或“等于”）小车的实际加速度。

某物理实验小组用如图甲所示的装置测当地的重力加速度，主要步骤如下：让光滑小钢球从电磁铁下边缘自由下落，经过小球下方的光电门的水平细激光束时，光电计时器记录下小球的挡光时间Δt；测出小球直径d以及释放前小球球心到光电门的竖直距离为h。

（1）利用游标卡尺测量小球直径如图乙所示，则小球的直径d=mm；
（2）在某次测量中，测得小球通过光电门的时间为Δt=2.0×10^﹣³s，小球下落高度h=0.84m，根据这些数据，可求得的重力加速度g=m/s²（保留4位有效数字）；
（3）该测量结果与当地的重力加速度有较大的误差，小组同学通过反思后提出了三种原因，你认为合理的是____。

A . 小球通过光电门时球心偏离细光束 B . 小球下落时受到了空气阻力 C . 小球下落后受到铁芯的引力

位置	A	B	C	D	E
v/（m·s^-1）	0.61	0.81	1.00	1.18
