电感和电容对交流电的影响知识点题库

如图所示，A、B是两个完全相同的的灯泡，L是一个自感系数较大的理想电感线圈，C是电容较大的电容器。关于A、B亮度情况的说法中不正确的是

( )

A . S闭合时，A立即亮，然后逐渐熄灭 B . S闭合时，B立即亮，然后逐渐熄灭 C . S闭合足够长时间后，B发光，而A不发光 D . S闭合足够长时间再断开S后，B逐渐熄灭

如图所示，电路中完全相同的三只灯泡a、b、c分别与电阻R、电感L、电容C串联，然后再并联到200V、50Hz的交流电路上，三只灯泡亮度恰好相同。若保持交变电压不变，将交变电流的频率增大到60Hz，则三灯的亮度变化是（）

A . 三灯亮度不变 B . 三灯均变亮 C . a不变、b变亮、c变暗 D . a不变、b变暗、c变亮

低频电涡流传感器可用来测量自动化生产线上金属板的厚度．如图，在线圈L₁中通以低频交流电，它周围会产生交变磁场，其正下方有一个与电表连接的线圈L₂ ，金属板置于L₁、L₂之间．当线圈L₁产生的变化磁场透过金属板，L₂中会产生感应电流．由于金属板厚度不同，吸收电磁能量强弱不同，导致L₂中感应电流的强弱不同，则（）

A . 金属板吸收电磁能量，是由于穿过金属板的磁场发生变化，板中产生涡流 B . 金属板越厚，涡流越弱 C . L₂中产生的是直流电 D . L₂中产生的是与L₁中不同频率的交流电

图a、b两个电路中，A、B是两个完全相同的电灯泡，两个电源电动势相等，内阻都是r ， C为电容器，L为电感线圈，电阻是R_L ， R_L小于灯泡电阻R ，下列说法正确的是（）

A . 闭合电键，A先亮后熄灭 B . 闭合电键，电路稳定后A比B后亮 C . 断开电键，A中电流立即为零 D . 断开电键，B先变亮后再熄灭

下列说法中不正确的是( )

A . 感抗是由于电流变化时在线圈中产生了自感电动势，阻碍电流的变化 B . 感抗大小不仅与自感系数有关，还与电流的频率有关 C . 当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流 D . 容抗的大小不仅与电容有关，还与电流的频率有关

如图所示是研究通电自感实验的电路图，A₁、A₂是两个规格相同的小灯泡，闭合开关调节电阻R，使两个灯泡的亮度相同，调节可变电阻R₁ ，使它们都正常发光，然后断开开关S．重新闭合开关S，则（）

A . 闭合S瞬间，A₂立即变亮，A₁逐渐变亮 B . 闭合S瞬间，A₁立即变亮，A₂逐渐变亮 C . 稳定后，L和R两端电势差一定相同 D . 稳定后，A₁和A₂两端电势差不相同

某同学在研究电容、电感对恒定电流与交变电流的影响时，采用了如图所示的电路，其中L₁、L₂是两个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源接通，稳定后的两个灯泡发光亮度相同，则该同学在如下操作过程中能观察到的实验现象是（）

A . 当开关置于1、2时，稳定后L₁、L₂两个灯泡均发光且亮度相同 B . 当开关置于1、2时，稳定后L₁、L₂两个灯泡均发光且L₁比L₂亮 C . 当开关置于3、4时，稳定后若只增加交变电流的频率，则L₁变暗，L₂变亮 D . 在开关置于3、4的瞬间，L₁立即发光，而L₂亮度慢慢增大

如图所示电路中，L为电感线圈，R为灯泡，电流表内阻为零，电压表内阻无限大，交流电源的电压μ=220 $\text{[math]}$ sin100πt V．若保持电压的有效值不变，只将电源频率改为25Hz，下列说法中正确的有（）

A . 电流表示数增大 B . 电压表示数增大 C . 灯泡变暗 D . 灯泡变亮

如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零，A和B是两个完全相同的灯泡，则下列说法中正确的有（）

图片_x0020_100007

A . 当开关S闭合瞬间，A、B两灯同时亮，B由亮变暗，直至熄灭 B . 当开关S断开瞬间，A灯先熄灭，B灯后熄灭，流经灯泡B的电流是由b到a C . 当开关S断开瞬间，a点电势比b点电势高 D . 当开关S断开瞬间，A、B两灯均闪亮一下，之后逐渐熄灭

如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是（）

A . 合上开关S接通电路时，A₁和A₂始终一样亮 B . 合上开关S接通电路时，A₂先亮，A₁后亮，最后一样亮 C . 断开开关S时，A₂立即熄灭，A₁过一会儿才熄灭 D . 断开开关S时，A₁和A₂都要过一会儿才熄灭，且通过两灯的电流方向都与原电流方向相同

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，自感系数较大，（电阻可忽略），E为电源，S为开关。下列说法正确的是（）

A . 合上开关，a先亮，b逐渐变亮 B . 合上开关，b先亮，a逐渐变亮 C . 断开开关， b中仍有自左向右的电流 D . 断开开关，b先熄灭，a后熄灭

如图所示，A、B是完全相同的灯泡，L是电阻不计的电感线圈，下列说法正确的是（）

图片_x0020_100013

A . 闭合S时，A灯先亮，B灯后亮 B . 闭合S时，A，B灯同时亮，以后B灯更亮，A灯熄灭 C . 断开S时，A，B灯同时熄灭 D . 断开S时， B灯熄灭，A灯变亮后熄灭

下列说法不正确的是（）

A . 电感线圈的匝数越多，对同一个交变电流的阻碍作用就越大 B . 在交流电输送环节中，造成电压损失的原因除了电阻以外，还有电感和电容 C . 为降低涡流造成的损耗，变压器的铁芯做成片状 D . 电容器对交流电有阻碍作用，电容越大，交流电的频率越高，对交流电的阻碍越大

为测量线圈L的直流电阻R₀ ，某研究小组设计了如图所示电路。已知线圈的自感系数较大，两电表可视为理想电表，其示数分别记为U、I，实验开始前，S₁处于断开状态，S₂处于闭合状态。关于实验过程，下列说法不正确的是（）

A . 闭合S₁ ，电流表示数逐渐增大至稳定值 B . 闭合S₁ ，电压表示数逐渐减小至稳定值 C . 待两电表示数稳定后，方可读取U、I的值 D . 实验结束后，应先断开S₁

如图所示，在e、f间接上交流电源，保持电压最大值不变，使其频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变．则黑箱a、b、c中所接元件可能是（）

图片_x0020_366431346

A . a为电阻，b为电容器，c为电感线圈 B . a为电感线圈，b为电容器，c为电阻 C . a为电阻，b为电感线圈，c为电容器 D . a为电容器，b为电感线圈，c为电阻

理想LC振荡电路某时刻电容器极板间的场强方向和线圈中的磁场方向如图所示。下列说法正确的是（）

图片_x0020_1653145812

A . 电容器正在放电 B . 电路中的磁场能在增加 C . 电容器两端的电压在增加 D . 把电容器的两极板间距离拉大，振荡电流的频率增大

如图电路 $\text{[math]}$ 中，电阻R和自感线圈L的电阻值相同，接通K，使电路达到稳定，灯泡S发光。则下列说法正确的是（　　）

图片_x0020_100008

A . 在电路 $\text{[math]}$ 中，闭合 $\text{[math]}$ 立即变亮 B . 在电路 $\text{[math]}$ 中，断开 $\text{[math]}$ 将渐渐变暗 C . 在电路 $\text{[math]}$ 中，闭合 $\text{[math]}$ 将渐渐变亮 D . 在电路 $\text{[math]}$ 中，断开 $\text{[math]}$ 将先变得更亮，然后渐渐变暗

如图所示，三只完全相同的灯泡L₁、L₂、L₃分别与电感线圈、电容器和电阻串联后接在同一交流电源上，供电电压瞬时值为u₁=U_msinω₁t，此时三只灯泡亮度相同。现换另一个电源供电，供电电压瞬时值为u₂=U_msinω₂t，ω₂= $\text{[math]}$ ω₁ ， U_m保持不变，则改换电源后（　　）

图片_x0020_100005

A . L₁灯比原来暗 B . L₂灯比原来暗 C . L₃灯比原来暗 D . L₁、L₂、L₃三灯亮度仍然相同

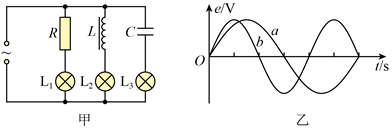

如图甲所示的电路，当用图乙中的交变电流a给电路供电时，发现L₁、L₂、L₃三灯亮度相同。当用图乙中的交变电流b给电路供电时，以下说法正确的是（）

A . L₁灯亮度不变、L₂灯亮度变亮 B . L₁灯亮度变亮、L₂灯亮度变暗 C . L₂灯亮度变亮、L₃灯亮度变暗 D . L₂灯亮度变暗、L₃灯亮度变亮

如图，交流电源的电动势有效值与直流电源的电动势相等，两电源的内阻均可忽略，三个灯泡是完全相同的，分别与定值电阻、电感器和电容器相接。当S接1时三个灯泡的亮度相同，那么S接2时

A . 三个灯泡亮度相同 B . 甲灯比乙灯亮，丙灯不亮 C . 甲灯比乙灯暗，丙灯不亮 D . 甲灯和乙灯亮度相同，丙灯不亮
