将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n．导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

关于电磁感应现象的有关说法正确的是（）

A . 只要穿过闭合电路中的磁通量不为零，电路中就有感应电流产生 B . 穿过闭合电路中的磁通量减少，则电路中感应电流就减小 C . 穿过闭合电路中的磁通量越大，则电路中的感应电动势越大 D . 穿过闭合电路的磁通量变化越快，闭合电路中感应电动势越大

下列关于感应电动势大小的说法，正确的是（）

A . 线圈中磁通量变化越大，产生的感应电动势一定越大 B . 线圈中磁通量越大，产生的感应电动势一定越大 C . 线圈放在磁感应强度越强的地方，产生的感应电动势一定越大 D . 线圈中磁通量变化越快，产生的感应电动势越大

在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B连成一个闭合电路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路．

（1）在图甲中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）．在图乙中：（填“是”、或“否”）
（2） S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针偏转．
（3）线圈A放在B中不动，将滑动变阻器的滑片向右滑动时，电流表指针偏转．
（4）线圈A放在B中不动，突然切断开关S时，电流表指针偏转．

如图所示，电流表与蠓线管组成闭合电路，以下过程不能使电流偏转的是，能使电流表指针偏转较大的是

A．将磁铁插入螺线管的过程中

B．磁铁放在螺线管中不动时

C．将磁铁从螺线管中向上拉出的过程中

D．将磁铁从螺线管中向上快速拉出的过程中．

如图甲所示线圈的匝数n＝100匝，横截面积S＝50cm² ，线圈总电阻r＝10Ω，沿轴向有匀强磁场，设图示磁场方向为正，磁场的磁感应强度随时间按如图乙所示规律变化，则在开始的0.1s内（）

A . 磁通量的变化量为0.25Wb B . 磁通量的变化率为2.5×10^－2Wb/s C . a、b间电压为0 D . 在a、b间接一个理想电流表时，电流表的示数为0.25A

在研究电磁感应现象实验中，

（1）为了能明显地观察到实验现象，请在如图所示的实验器材中，选择必要的器材，在图中用实线连接成相应的实物电路图；
（2）将原线圈插入副线圈中，闭合电键，副线圈中感生电流与原线圈中电流的绕行方向（填“相同”或“相反”）；
（3）将原线圈拔出时，副线圈中的感生电流与原线圈中电流的绕行方向（填“相同”或“相反”）．

关于线圈中感应电动势的大小，以下的说法中正确的是（）

A . 与通过线圈平面的磁感应强度成正比 B . 与通过线圈平面的磁通量大小成正比 C . 与通过线圈平面的磁感线的条数成正比 D . 与通过线圈平面的磁通量变化率成正比

关于电磁感应现象的有关说法中，正确的是（）

A . 只要穿过闭合电路的磁通量不为零，闭合电路中就一定有感应电流产生 B . 穿过闭合电路的磁通量变化越快，闭合电路中感应电动势越大 C . 穿过闭合电路的磁通量越大，闭合电路中的感应电动势越大 D . 穿过闭合电路的磁通量减少，则闭合电路中感应电流就减小

在研究电磁感应现象的实验中

图片_x0020_100009

（1）为了能明显地观察到感应电流，请在图中用实线代替导线，补充完成实验电路；
（2）电路正确连接，闭合开关后，请写出一种能产生感应电流的做法；
（3）将线圈A插在线圈B中，闭合开关的瞬间，线圈B中感应电流与线圈A中电流的绕行方向（选填“相同”或“相反”），若此瞬间检流计的指针向左偏转，则可使检流计指针向右偏转的其他做法有；
（4）某同学猜想产生感应电流的条件是线圈在磁场中产生相对运动，请判断这一说法是否正确并简述进一步的设计方案：，。

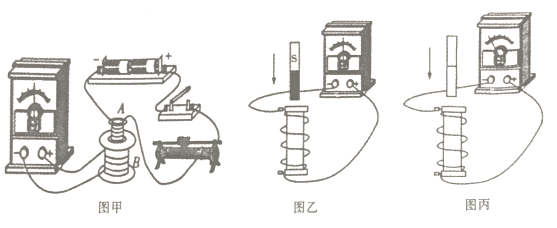

（1）如图甲所示为某实验小组探究感应电流方向的规律的实验装置，关于实验过程中应该注意的事项和实验现象，以下说法正确的是___________。

A . 实验前应该先仔细观察，清楚线圈的绕向 B . 开关闭合后，将滑动变阻器的滑片匀速滑动使接入电路的阻值逐渐减小，会观察到电流计指针不发生偏转 C . 开关闭合后，线圈A从线圈B中拔出和插入过程中会观察到电流计指针偏转方向相反 D . 开关闭合与断开瞬间，电流计指针都会偏转，但偏转方向相同
（2）当电流从灵敏电流计正接线柱流入时指针向正接线柱一侧偏转。现将其与线圈相连之后，将上端为S极的磁铁插入线圈中，如图乙所示电流计指针偏转的方向应为偏向接线柱（填“正”或“负”）。根据图丙中电流计指针偏转方向可以判断出插入线圈磁铁下端的磁极为极（填“N”或“S”）。
（3）应用可拆变压器进行“探究变压器线圈两端的电压与匝数的关系”实验中，原线圈所接的电源应是。
A．                 B．

C．                 D．

副线圈所接的电表可以是。

A．多用电表（欧姆挡）        B．直流电压表        C．交流电压表            D．直流电流表

在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t如图乙变化时，正确表示线圈中感应电动势E变化的是图中的（）

图片_x0020_100006

A .

B .

C .

D .

探究感应电流方向的实验所需器材包括：条形磁铁、电流表、线圈、导线、一节干电池（用来查明线圈中电流的流向与电流表中指针偏转方向的关系）。

（1）实验现象：如图1所示，根据实验现象，完成以下内容：
a

①比较甲图和，发现电流表指针偏转的方向相同，这是因为；

②实验结论：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的；
（2）为进一步弄清电流表指针摆动方向与电流方向的关系，可以使用一个已知正负极性的直流电源进行探究。某同学想到了多用电表内部某一档含有直流电源，他应选用多用电表的档对电流表进行测试。实验发现当电流从正接线柱流入电流表时，指针向右摆动；
（3）为了能进一步了解感应电流大小随时间变化的关系，要使用电流传感器，连接好后，以甲图为例，你认为在磁体穿过整个线圈的过程中，传感器显示的电流i随时间t的图象应该是______。

A . B . C . D .

小明在探究“电磁感应现象”和“影响感应电流方向的因素”实验中，按如图所示安装实验电路。

（1）实验时。他将线圈L₁插入线圈L₂中，闭合和断开开关的瞬间，观察到灵敏电流计的指针都发生了偏转，电路稳定时灵敏电流计指针无偏转，这个现象揭示的规律是：通过闭合回路的发生变化时，闭合回路中产生。
（2）小明闭合开关时，发现灵敏电流计的指针向右偏了一下，然后保持开关闭合，他将线圈L₁迅速从线圈L₂拔出时，灵敏电流计指针；之后将线圈L₁迅速向线圈L₂插入，灵敏电流计指针；待电流稳定后，将滑动变阻器的滑片迅速向右移动时，灵敏电流计指针（以上三空选填“向右偏”“向左偏”或“不偏转”）。
（3）小明将滑动变阻器的滑片从左端滑到右端时，第一次快速滑动，第二次缓慢滑动，发现两次灵敏电流计的指针摆动幅度大小不同，第一次比第二次的幅度（填“大” 或“小”），原因是线圈中的（填“磁通量”“磁通量的变化量”或“磁通量的变化率”）第一次比第二次的大。
（4）本实验包括两个回路，其中线圈（填“L₁”或“L₂"）相当于电源。

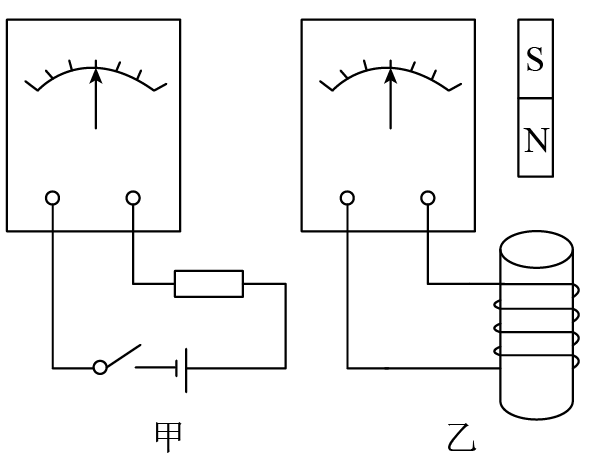

某实验小组探究影响感应电流方向的因素。所利用的器材有灵敏电流计、线圈、条形磁铁、一节干电池、开关、导线若干。实验步骤如下：

⑴按图甲连接电路，闭合开关，通过观察得到灵敏电流计方向和方向的关系；

⑵记下线圈绕向，将线圈和灵敏电流计连接成如图乙所示的闭合回路；

⑶把条形磁铁N极（或S极）向下插入线圈中，然后从线圈中拔出，每次记下电流计中指针偏转方向，然后根据步骤(1)的结论，判定出方向，从而确定方向；

⑷将实验结果汇总进行分析。由于线圈的横截面积不变，因此磁场的变化就体现了磁通量的变化，该小组发现，当穿过线圈的磁通量增大时，感应电流的磁场与磁体的磁场方向相反，阻碍磁通量的增加；当穿过线圈的磁通量减小时，感应电流的磁场与磁体的磁场方向相同，阻碍磁通量的减小；

⑸总结概括。感应电流具有这样的方向，即。

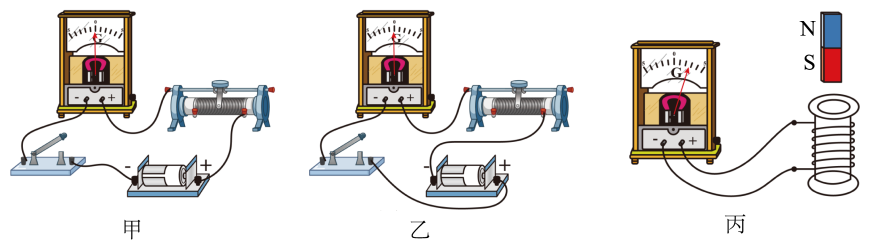

小华同学做“探究影响感应电流方向的因素”实验。

（1）首先按图甲所示方式连接电路，闭合开关后，发现电流计指针向右偏转；再按图乙所示方式连接电路，闭合开关后，发现电流计指针向左偏转。进行上述实验的目的是____（填字母）；

A . 检查电流计测量电路的电流是否准确 B . 检查干电池是否为新电池 C . 判断电流计指针偏转方向与电流方向的关系
（2）再利用图丙所示的装置做实验。图丙中螺线管上的粗线是导线的绕行方向，若要观察到电流计指针向右偏转，则图丙中条形磁铁的运动情况是（选填“向下插入”或“向上拔出”）。

如图所示，在匀强磁场中匀速转动的矩形单匝线圈的转轴 $\text{[math]}$ 垂直于磁场方向且在线圈所在的平面内，线圈电阻为2Ω。从线圈平面与磁场方向平行时开始计时，当线圈转过45°时回路中的感应电流为1A，则外力在一个周期内做功的平均功率为（）

A . 1W B . $\text{[math]}$ W C . 2W D . 2 $\text{[math]}$ W

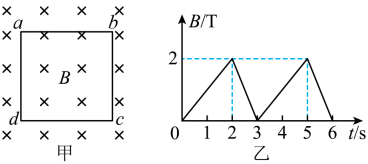

如图甲所示， $\text{[math]}$ 是匝数为50匝、边长为 $\text{[math]}$ 、总电阻为 $\text{[math]}$ 的正方形闭合导线圈，放在与线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示。则以下说法正确的是（）

A . 导线圈中产生的是正弦式交变电流 B . $\text{[math]}$ 内感应电流的方向为 $\text{[math]}$ C . 在 $\text{[math]}$ 内通过导线横截面的电荷量为 $\text{[math]}$ D . 该交流电的电压有效值为 $\text{[math]}$

如图，宽度为L的足够长光滑平行金属导轨固定在绝缘水平面上，导轨左端接有阻值为R的定值电阻，整个导轨处在磁感应强度大小为B、方向竖直向下的匀强磁场中，质量为m、电阻也为R的导体棒ab垂直导轨放置。不计导轨的电阻，导体棒ab与导轨始终垂直且接触良好。现给导体棒ab一个水平向右的初速度，使其向右滑行，最终停在图中虚线的位置，整个过程中导体棒ab的最大加速度为a，求：

（1）导体棒开始运动时的初速度大小；
（2）整个过程，电阻R上产生的焦耳热。

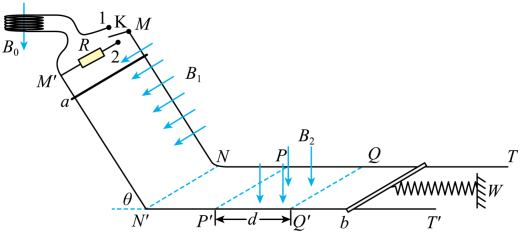

如图所示，倾角为 $\text{[math]}$ 、间距L=1.0m的足够长金属导轨MN和M′N′的上端接有一个单刀双掷开关K，当开关与1连接时，导轨与匝数n=100匝、横截面积S=0.04m²的圆形金属线圈相连，线圈总电阻r=0.2 $\text{[math]}$ ，整个线圈内存在垂直线圈平面的匀强磁场B₀且磁场随时间均匀变化。当开关与2连接时，导轨与一个阻值为R=0.3 $\text{[math]}$ 的电阻相连。在导轨MN和M′N′的平面内有垂直平面向下的匀强磁场，磁感应强度大小B₁=0.2T，倾斜导轨下端与水平的足够长平行金属导轨NT和N′T′平滑对接，在水平导轨的PQQ′P′矩形区域内有方向竖直向下的匀强磁场，磁感应强度大小B₂=0.5T，矩形区域的宽度d=0.5m。一根劲度系数k=2N/m的轻质弹簧水平放置，右端固定在W点，左端与长度为L、质量mb=0.4kg的绝缘杆b栓接（拴接点在杆b中点）弹簧处于原长状态。现开关与1连接时，一根长度为L、质量为ma=0.1kg，阻值R₁=0.2Ω的金属杆恰好静止在倾斜导轨上；某时刻把开关迅速拨到2，最后a杆能在倾斜轨道上匀速下滑，所有导轨均光滑且阻值不计，其中sin53°=0.8。

（1）求圆形线圈内磁场随时间的变化率 $\text{[math]}$ ；
（2）在a杆在穿越PQQ′P′矩形区域过程中，求流过电阻R的电量和电阻R上产生的热量；
（3）若a杆与b杆发生碰撞后即刻粘在一起，且此后始终做简谐运动，请以两杆碰撞后第一次速度变为0时作为计时起点，向右为正方向，写出该简谐运动的振动方程。已知弹簧振子振动周期公式为 $\text{[math]}$ ，其中m为振子质量，k为弹簧的劲度系数。（提示：可以用F-x图像下的“面积”代表力F做的功）
