杠杆中最小力的问题知识点题库

如图所示，在A点分别作用的四个力中，不能使杠杆处于平衡状态的力是，能使杠杆处于平衡状态的最小力是，若作用力F始终沿竖直方向则将杠杆抬到水平位置的过程中拉力F将（选填“增大”、“减小”或“不变”）。

按题目要求作图。
（1）如图甲，画出被投出去的篮球的受力示意图（不计空气阻力和浮力）。
（2）如图乙，杠杆OA在图示位置静止，画出阻力臂l₂及最小动力F₁。
（3）如图丙，标出磁感线方向和条形磁体的N极。

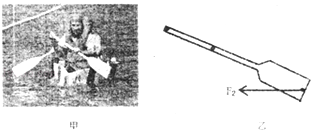

如图甲为划船的图片，船桨可视为杠杆，图乙为简化图，（两个黑点表示支点或动力作用点）请在图乙中画出支点O、施加的最小动力F₁以及其力臂L₁ ．

根据要求回答问题

（1）
如图甲所示，一重为G的均匀木棒，可绕O点转动．若让木棒静止在图示位置，请画出木棒所受重力和作用在A点的最小动力F的示意图；
（2）
如图乙所示是一种称为“角反射器”的光学装置，有一束激光沿a、b 方向入射到平面镜S₁上．试在图中作出经平面镜S₁、S₂反射后的光路（保留必要的作图痕迹）；
（3）

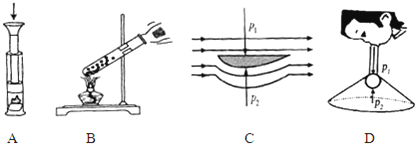

在下列四幅图中，图表示内能转化为机械能，图中气体压强p₁＞p₂；
（4）电磁波的传播不需要，它在真空中的传播速度是3×10⁸m/s；太阳能是环保的可再生能源，我们可以用太阳能电池把太阳能转化成。

如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图．

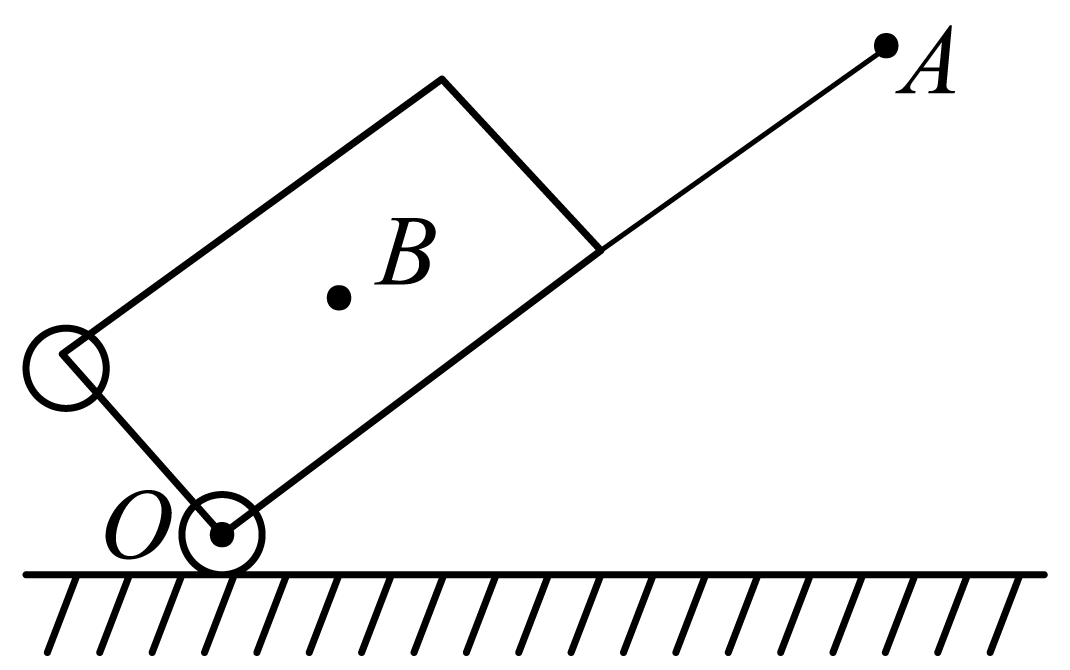

如图甲所示，拉杆书包与普通书包相比多了一个拉杆，下面还装有两个小轮子，这样可大大改善书包过于沉重这一现象，同时拉杆书包还有防水耐磨，不易变形的优点，请在图乙上画出使拉杆书包放置静止时，施加在端点A的最小作用力F以及书包对拉杆的压力的示意图．

有（a）、（b）、（c）三根相同的杠杆，杆上每小格为0.1m，所挂的物重相等，三个杠杆分别在力F₁、F₂、F₃作用下处于平衡状态，如图所示，那么，这三个力中最小的是（）

A . F₁ B . F₂ C . F₃ D . 一样大

简单机械作图

如图，欲用最小的推力F，把一重力为G的均匀圆柱体推上台阶，试在图中画出推力F．

如图所示，轻质杠杆AOB处于静止状态，作出作用在A点的最小力F和力臂L．

根据要求作图．如图所示的水桶，是在一个最小外力作用下处于静止状态，作出它此时所受最小力的示意图．

如图所示，用起子开启瓶盖．画出作用在A点的最小力F．

图（a）中，用手把一小盆水端起，此时水盆相当于图（b）所示的杠杆，其中O为支点，A为杠杆的动力作用点．请在图（b）中画出作用在A点的最小动力F₁ ．

如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从 a→b→c．此过程中，弹簧测力计的最小示数在（）

A . a 处 B . b 处 C . c 处 D . 各处示数一样

作图题

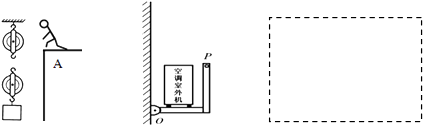

（1）如图所示，某人在A处提升物体，请在图中画出最省力的绳子绕法。
（2）如图所示是空调室外机支架，以O为支点，在支架P孔处拉一根铁线到墙上固定，且使铁线受到的拉力最小。请画出P孔与墙连接的铁线，并画出铁线拉力的力臂l。
（3）公交车后门两个扶杆上均装有一个按钮，每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。请在虚线框内设计出符合要求的电路。
