杠杆的平衡分析法及其应用 知识点题库

如图（甲）所示，平板支撑最近非常流行，人体可看作杠杆，若O点是支点，则人体相当于一个杠杆（选填“省力”、“等臂”或“费力”），若体育张老师的体重为500牛，动力臂与阻力臂之比为5：3，此时手臂对身体的支持力至少为牛．如图（乙）所示，李明同学在做引体向上在做引体向上练习，他在20内完成10个动作，其体重为600牛，每个动作身体向上移动的距离为50厘米，他在整个动作过程中的功为焦，功率为瓦．

如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的是 （   ）

现有细绳、质量可忽略的长硬棒、刻度尺、一瓶600mL的水，空瓶的质量忽略不计．

如图所示，小宇用上述器材自制一把无刻度值的杆秤，用来估测书包重力．这瓶水的重力G₁=N．手提细绳，使硬棒水平静止，需要测量的物理量和符号为；书包的重力G₂=（用上述已给及所测量的物理量符号表示）．

小明用如图所示的装置探究杠杆的机械效率，O为支点．他先将钩码悬挂在b点，在a点竖直向上匀速拉动弹簧测力计，拉力为F₁ ， a点上升的高度为h．然后他将钩码移至c点，仍在a点竖直向上匀速拉动弹簧测力计，拉力为F₂ ， a点上升的高度仍为h．两次拉动杠杆所做的总功分别是W_总1、W_总2 ， 有用功分别是W_有1、W_有2 ， 机械效率分别是η₁、η₂ ， 以下分析正确的是（   ）

如图所示，轻质杠杆支点为O，在杠杆两端分别挂上一些质量相等的钩码，恰好保持水平平衡，如果两边各拿走一个钩码，杠杆将（   ）

用下列简单机械使重量同为G的物体都处于静止状态，不计摩擦、机械自重及绳的重量，其中用力最小的是 （   ）

如图所示，在建筑工地上经常看见塔吊，塔吊的横梁可以看成一根杠杆，塔吊在 处安装了较重的配重物，其主要目的是为了（    ）

如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加 N的拉力，这是一个 (选填“省力”或“费力”)杠杆。

如图所示，用方向始终垂直于杠杆的动力F将重物从A位置缓慢提升到B位置，在提升重物的过程中，动力F大小的变化情况是先再；该杠杆属于 (选填“省力”、“费力”或“等臂”)杠杆。

如图所示，一根均匀的细木棒OC，OA＝ OC，B为OC的中点，在C点施力将挂在A点的重为180N的物体匀速提升0.2m，木棒的机械效率为90%，这里的木棒是一种简单机械，称为，提升该物体做的有用功是J，木棒重为N(不计摩擦)。

如图所示，一根质量分布均匀的木棒，能绕O处转轴自由转动（不计摩擦）．现有拉力F₁始终水平方向、拉力F₂始终与杆垂直和拉力F₃始终竖直向上，分别作用在木棒最下端，使木棒由A处缓慢地抬升到B处，在此过程中，拉力（选填“F₁”、“F₂”或“F₃”）的大小保持不变；抬升木棒的过程中，三拉力所做的功（选填“F₁大”、“F₂大”、“F₃大”或“一样大”）

如图所示，质量分布均匀的圆柱体重G=500N，圆柱体高AD=40cm，底面直径AB=30cm，若要使该圆柱体的A点离开地面，则需要在D点施加的最小的力是N。

如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500N，且AB＝1.5m，BC＝0.3m，CD＝0.2m，则要撬动石块所用的力应不小于（提示：注意考虑作用在A点动力的方向）（   ）

如图所示，将一只重为1牛的钩码挂到轻质杠杆上,当弹簧测力计示数为1.5牛时，杠杆恰好在水平位置平衡。请在图中恰当的置上画出所挂的钩码。

如图所示，质量分布不均匀的木条AB重24N，A、B是木条两端，O、C是木条上的两个点，AO=BO，AC=OC，此时弹簧测力计乙的示数是18N。现移动弹簧测力计甲的位置从A点平移到C点，此时弹簧测力计甲的示数是（   ）

杠杆在生活中有很多应用，如图甲乙两个同学正在玩跷跷板，甲同学欲使静止的跷跷板向下，他可采取的有效方法是（　　）

如图所示是“探究杠杆的平衡条件”的装置，每个钩码重为1N（钩码个数若干），弹簧测力计量程为0~10N。

在“探究杠杆平衡条件的实验”中：

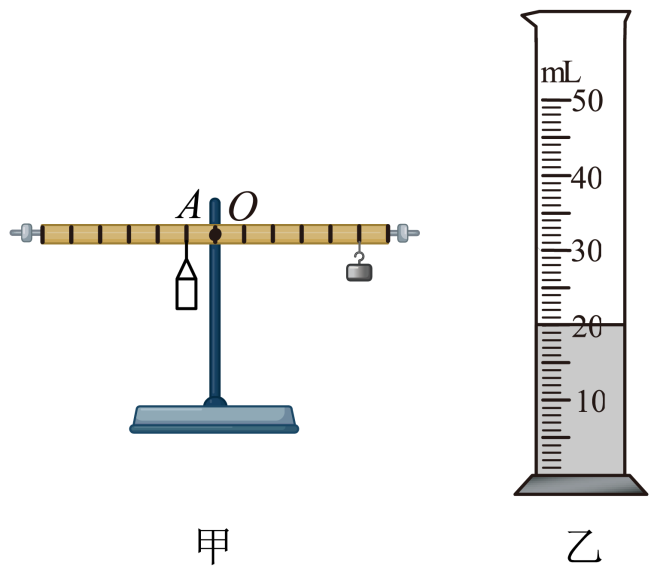

某学生制作了直接测量液体密度的“密度天平”。其制作过程和原理如下：如图甲所示，选择一根长杠杆，调节两边平衡螺母使杠杆在水平位置平衡；在左侧离支点10 cm的位置A用细线固定一个质量为100 g、容积为50 mL的容器，右侧用细线悬挂一质量为50 g的配重（细线的质量忽略不计）。将下列实验过程补充完整：

调节杠杆平衡时，发现杠杆左端下沉，需将平衡螺母向调节；测量液体密度时，往A处容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置直接读出液体的密度。

该“密度天平”的“零刻度”应标在支点O的右侧cm处。

若测量某种液体密度时，钩码在距离支点右侧30cm处，则此种液体的密度为g/cm³。 若要增大该密度天平的量程，请写出一种方法：。

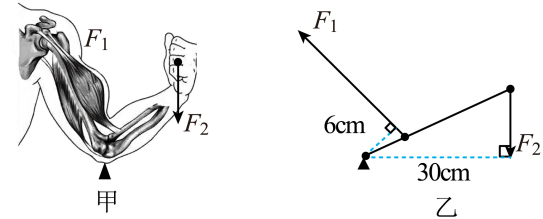

图甲是人体肱二头肌工作时的原理图，我们可以将这幅图简化成如图乙所示的杠杆。若图中F₂为重20N的铅球对水平摊开的手掌的压力，小臂在图中位置平衡，则肱二头肌对小臂的拉力F₁=N。
