伏安法测电阻的探究实验 知识点题库

 在做电学实验时,我们多次按照如图所示的电路图连接器材并进行实验。


  1. (1) 根据图示的电路图,把图中提供的器材用笔画线代替导线将它们连接起来

  2. (2) 如果想利用该实物图研究电流与电阻的关系,请写出需要增加的器材: 。这个实验中需要控制 保持不变,实验中这个控制通常是通过 (器件)来实现的

  3. (3) 该实验电路图能够进行哪些电学实验?(写出2个实验名称即可)

小亮和小雨在“探究小灯泡电阻”的实验中,要用小灯泡的额定电压为2.5V,电阻约为10Ω

  1. (1) ①小亮的实验过程如①如图甲所示是小亮连接的实验电路,其中有一根导线连接错误,请你在错误的导线上画“×”,并在图中改正(导线不许交叉).

    ②电路连接正确后,闭合开关,发现小灯泡不亮,电压表的示数为0V,电流表有示数,产生这种现象的原因是:

    ③以上故障排除后,再闭合开关,发现小灯泡仍不亮,但电流表和电压表均有示数,接下来他应进行的操作是:

    ④实验中小亮设计的实验记录表格如下表.请你找出表格中的问题:  △  ;小亮又根据实验数据绘制成了U﹣I图象如图乙.根据该图象提供的信息,可计算出小灯泡正常发光时的电阻是  △  Ω.

    实验次数

    电压/V

    电流/A

    电阻/Ω

    电阻平均值/Ω

    1

    /

    /

    /

    /

    2

    /

    /

    /

    3

    /

    /

    /

  2. (2) 小雨想利用如图丙所示的电路测量未知电阻Rx的大小(R0阻值已知).下面是他的实验过程,请你帮他完成实验.

    ①闭合开关S和S1 , 断开S2 , 读出此时电压表的示数为U1  .

     ,读出此时电压表的示数为U2

    ③未知电阻阻值的表达式为:Rx= .

    ④实验后小雨又将开关S2换成了一个电压表,当闭合开关S和S1时,发现电路中两个电压表的指针偏转角度相同.如果R0=10OΩ且Rx≠R0 , 则Rx= Ω.

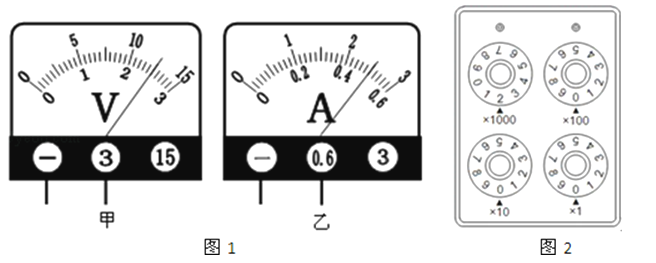

某同学做“伏安法测量小灯泡电阻”的实验:正确连接电路后闭合开关,调节滑动变阻器使电压表的示数为图1(甲)所示,此时电流表的示数如图1(乙)所示,问:

(1)如图1(乙)电流表的读数为 A= mA.

(2)如图1(甲)电压表的读数为 ,小灯泡的电阻是 Ω.

(3)在物理实验中经常用到电阻箱,如图2所示的电阻箱的阻值为 欧姆,该电阻箱的变阻范围是 欧姆.

用“伏安法测电阻”实验电路图如图所示,初步知道未知电阻的阻值在十几欧左右,如果考虑电流表及电压表的电阻,则下列判断正确的是(  )

A . 测量值等于电阻的实际阻值 B . 测量值小于电阻的实际阻值 C . 测量值大于电阻的实际阻值 D . 以上三种情况都有可能
电阻Rx的阻值估计在6﹣10Ω之间,小红同学利用以下元件测量Rx的阻值,电路连接如图,其中有一根导线没有接好.
  1. (1) 请在图1的实物图上补画所缺的一根导线,并在右边的虚线框中画出对应的电路图.

  2. (2) 在连接电路时,开关应;闭合开关前滑片P应置于滑动变阻器的端.(选填“A”或“B”)
  3. (3) 若某次测量时,两电表示数如图2所示,则I=A,U=V

  4. (4) 根据实验数据可得Rx=Ω.

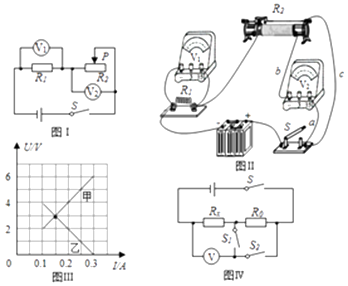

拓展性学习小组的同学合作进行探究“串联电路的电压特点”,设计了图Ⅰ电路,并连接了图Ⅱ电路.

  1. (1) 图Ⅱ的实验电路连接中有一处错误,无法完成实验,连接错误的导线是(填“a”、“b”或“c”).
  2. (2) 正确连接后,继续实验,根据测得的实验数据,绘制了如图Ⅲ所示的曲线图.

    ①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线,其中与图Ⅰ电路中电压表V1对应的曲线是(填“甲”或“乙”).

    ②已知电源电压恒为6V,根据探究目的分析图Ⅲ中的曲线,得出的实验结论是.从图中还可求得R1 的阻值为Ω,R2的最大阻值为Ω

  3. (3) 拓展探究:同学们根据串联电路的电压特点,重新设计如图Ⅳ电路(电源电压未知),利用电压表和定值电阻R0(已知阻值)测量未知定值电阻Rx的阻值.

    ①闭合开关S,开关S1开关S2 , 测出电源电压记为U

    ②闭合开关S,开关S1开关S2 , 测出Rx电压记为Ux

    ③Rx表达式为

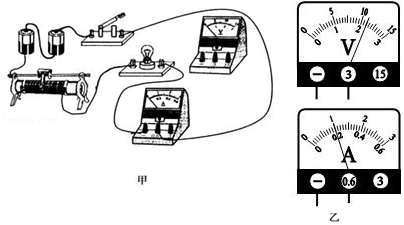

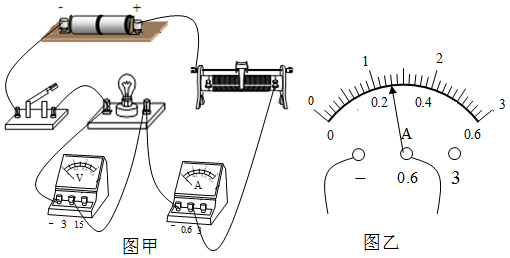

在用“伏安法测小灯泡的电阻”实验中.

  1. (1) 在图甲中,请你将电压表正确连入电路,完成电路的连接.
  2. (2) 连接实物图时,开关应处于状态,图中滑动变阻器的滑片应放在最端.(填“左”或“右”)
  3. (3) 若某次测量时电压表和电流表的示数如图乙所示,则电压表的示数为V,灯泡的电阻RL=Ω
  4. (4) 小明同学在做实验时,电路连接无误.闭合开关后,发现电压表的指针明显偏转,而电流表的示数为零.该故障的原因可能是
  5. (5) 这个电路除了可以测小灯泡的电阻外,还可以用来测量小灯泡的功率.由图乙两表示数可求出小灯泡的功率P=W.

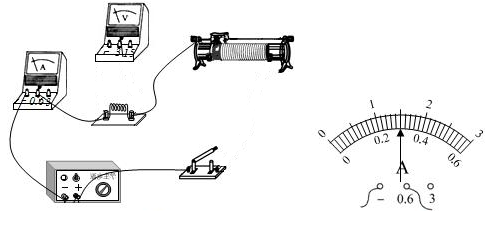

某同学利用如图的电路来测量一未知电阻Rx.

  1. (1) 请用笔画线代替导线,将如图中实物电路连接完整。
  2. (2) 闭合开关后,当滑动变阻器的滑片向左移动到某一位置时,电压表的示数为1.2V,电流表的示数如图所示,则I=A,Rx=Ω
  3. (3) 该同学又设计了如图所示的测量电路,同样可以测量未知电阻Rx , 其中R0是定值电阻,请在空格内把实验步骤补充完整。

    ①闭合S,S1 , 用电压表测出电源的电压为U;

    ,用电压表测出待测电阻RX两端的电压为U1

    ③请用测量值U和U1 , 已知量R0来表达RX=.

在“测量小灯泡的电阻”的实验中,电源电压恒为6V,小灯泡的额定电压为2.5V,正常发光时灯丝的电阻约为10Ω左右,所用滑动变阻器的最大阻值40Ω。

  1. (1) 请用笔画线代替导线在图甲中完成实物电路的连接。
  2. (2) 张允同学连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压表有示数,出现这种故障的原因是
  3. (3) 排除故障后继续实验,实验中张允看到电压表示数为1.8V,要使灯泡L正常发光应向(选填“A”或“B“)端移动滑片,同时视线应注意观察(填“电流表”或“电压表”)示数,当灯正常发光时,电流表示数如图乙所示,则小灯泡正常发光时的电阻是Ω(结果保留1位小数)。
  4. (4) 某同学还想探究电流与电阻的关系,于是将图甲中的小灯泡换成定值电阻,并使电压表的示数始终保持2V不变,多次更换阻值不同的定值电阻,记录各次电流表的示数,然后分析数据得出结论。在不更换其他器材的情况下,为了能够完成实验,他更换的定值电阻的阻值不能大于Ω。

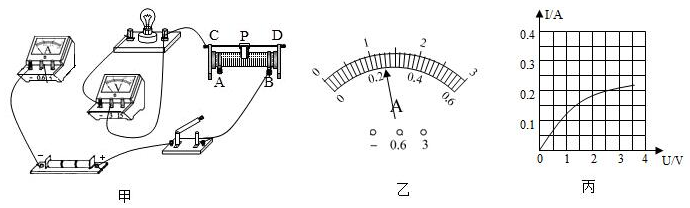

某同学按照如图甲所示的电路,测量额定电压为2.5V灯泡的电阻。

  1. (1) 请用笔画线代替导线将图甲所示的实物电路连接完整(要求:滑动变阻器的滑片向右移动时小灯变亮);
  2. (2) 实验中所用电压表在未接入电路时,指针如图乙所示,在使用它测量前应进行的操作是

  3. (3) 故障排除后,闭合开关,移动滑片,当电压表示数为1.5V时,电流表示数如图丙所示,则此时小灯泡电阻为 Ω;

  4. (4) 利用实验测得数据绘制了如图丁所示的象,则小灯泡的额定功率为 W;

  5. (5) 完成测量后小东认为,还可以用上述器材探究“电流与电压关系”,小李认为用上述器材不能完成此探究,你认为小李判断的理由是什么?

    答:

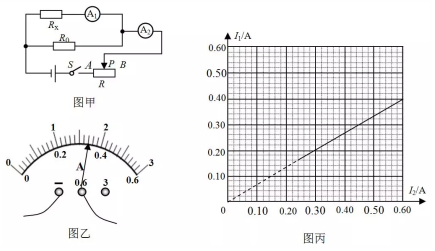

测电阻Rx的电路如图甲所示,电源电压恒定,R0为定值电阻,部分实验步骤如下:

  1. (1) 开关闭合前,滑动变阻器R的滑片P应该移到(选填“A”或“B”)端;
  2. (2) 连接好电路,闭合开关,移动滑动变阻器滑片P,某次电流表A2的示数如图乙所示,A2读数为A。
  3. (3) 若测得电流表A1的示数为I1 , 电流表A2的示数为I2 , 则Rx=(用题中字母表示);
  4. (4) 多次移动滑动变阻器的滑片P,记录每次实验中电流表A1、A2的示数,得到了如图丙所示的I1-I2图象。若R0=20Ω,由图象求得被测电阻的阻值Rx=Ω。
某物理兴趣小组在做“测量小灯泡的电阻及额定功率”的实验中,准备了以下器材:小灯泡(额定电压为2.5V,电阻大约10Ω)、电流表(0~0.6A和0~3A)、电压表(0~3V和0~15V)、开关、学生电源、滑动变阻器、导线若干。如图甲所示为该小组连接的部分实物图。

  1. (1) 闭合开关,要使P向右滑灯泡变亮,请你用笔画线代替导线将图甲的电路连接完整。
  2. (2) 正确连接电路后,闭合开关,当滑动变阻器的滑片P置于某位置时,电流表和电压表的示数如图乙所示,则此时小灯泡电阻为Ω.(计算结果保留一位小数)
  3. (3) 该小组又利用这个电路测量小灯泡的额定功率,应调节滑动变阻器滑片P使电压表示数为V,若此时电流表示数为0.3A,则小灯泡的额定功率为

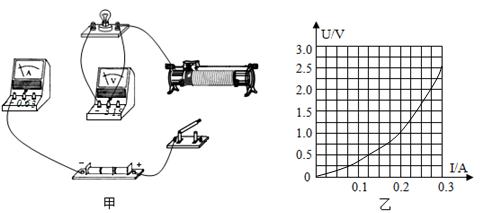

在测量“小灯泡的电阻”的实验中,设计的电路如图所示。

  1. (1) 请用笔画线代替导线,将实物连接成完整电路(小灯泡额定电压为2.5V,电阻约为12Ω;导线不允许交叉)。
  2. (2) 连接好电路,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压,造成这一现象的原因可能是
  3. (3) 排除电路故障后进行实验,调节滑动变阻器,使电压示数达到额定电压。若电压表示数偏小,则应将滑动变阻器向(选填“左”或“右”)滑动;实验中电流表示数如图为A。
  4. (4) 分析实验数据可得U、I图像出现这一现象的原因是
课外活动小组的同学一起做“测量小灯泡电阻”的实验,实验器材有:电源、电流表、电压表、开关、滑动变阻器、导线若干,待测小灯泡的额定电压为2.5V,正常发光时电阻约为8Ω。

  1. (1) 为使实验数据精确,电流表应选择(选填“0~0.6A”或“0~3A”)的量程。
  2. (2) 甲图中的电路尚未连接完整,请用笔画线代替导线,将电流表和滑动变阻器正确接入电路,要求滑动触头向左移动时接入电路的电阻逐渐减小。
  3. (3) 正确进行实验,根据记录的实验数据,画出小灯泡的U﹣I图象,如图乙所示,分析图象可知,小灯泡电阻的变化情况是:
  4. (4) 由图象还可得,通过小灯泡的电流为0.2A时,小灯泡的实际功率为W。

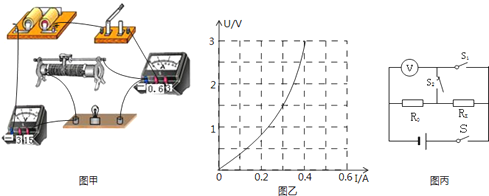

如图甲所示,是小强用“伏安法”测量未知电阻Rx的阻值的电路图。

  1. (1) 连好电路,闭合开关,发现电流表几乎无示数,电压表指针明显偏转,则出现的故障可能是
  2. (2) 排除故障后,闭合开关,当滑片移动到某个位置时,电压表示数为2.4V,电流表示数如图乙所示,则电阻Rx=Ω。
  3. (3) 若实验中电压表损坏,利用其它的原有器材也能测出未知电阻Rx的阻值,实验电路如图丙所示(滑动变阻器的最大阻值R0 , 电源电压未知且不变),请将下列实验步骤补充完整。

    ①闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数为I1

    ②闭合开关S,将滑动变阻器的滑片P移到b端,记录电流表示数I2

    ③写出待测电阻的表达式,Rx=;(用已知量和测量的量符号表示)

  4. (4) 小强在用电流表和电压表测量定值电阻阻值的实验中,设计了如图所示的a、b两种测量电路,由于电流表和电压表存在阻值,会使测量结果存在系统误差(系统误差是由测量方法或测量工具造成),现用阻值为RA=0.1Ω的电流表和阻值为Rv=1000Ω的电压表,测量一个阻值为Rx=100Ω的定值电阻,通过计算(选填“a”或“b”)测量电路更好。

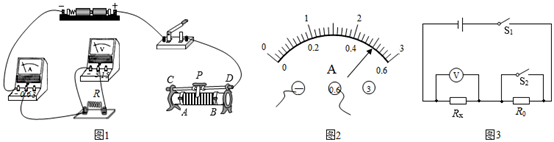

某同学利用题图的电路来测量一未知电阻Rx
  1. (1) 请用笔画线代替导线,将图中实物电路连接完整(电压表选0-3V量程).
  2. (2) 闭合开关后,当滑动电阻器的滑片向左移动到某一位置时,电压表的示数为1.2V,电流表的示数如图所示,则I=A,Rx=Ω。
  3. (3) 该同学又设计了如图所示的测量电路,同样可以测量未知电阻,其中是定值电阻,请在空格内把实验步骤补充完整:

    图片_x0020_100024

    ,用电压表测出电源的电压为U;

    ,用电压表测出待测电阻Rx两端的电压为U1

    ③请用测量值U和U1 , 已知量R0来表示Rx=

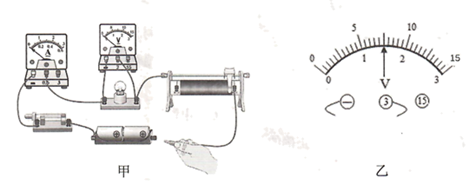

小宇用图甲所示电路测量小灯泡的电阻:

图片_x0020_100022

  1. (1) 如图甲所示,是小宇同学连接最后一根导线的场景,请指出他所犯的两个错误:
  2. (2) 改正错误后,继续进行实验。第2次测量时,电压表的示数如图乙所示,请帮他完成下表中第2次实验数据的记录与处理;

    次数

    电压

    电流

    电阻

    1

    1.0

    0.24

    4.17

    2

    0.30

    3

    2.0

    0.32

    6.25

  3. (3) 经过三次测量,得出三组数据后,小宇发现小灯泡的电阻差距很大,而且呈现逐渐变大的趋势,产生这种现象的原因是小灯泡的电阻受到了影响。
小星“测定小灯泡正常工作时的电阻”,实验电路图如图甲所示,已知灯泡的额定电压是2.5V,估计小灯泡正常工作时的电阻约10Ω,电源电压为3V。

  1. (1) 小星按图甲连接电路并闭合开关后,发现灯泡不亮,但电压表有示数,则故障的原因可能是灯泡 ;(填“短路”或“断路”)
  2. (2) 小星排除故障后,闭合开关S前,滑动变阻器滑片P应置于 端(选填“左”或“右”)。当灯泡正常发光时电流表示数如图乙所示,则灯泡正常工作时的电阻是 Ω;(结果保留两位小数)
  3. (3) 现有三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器,该实验中应选用规格为 的滑动变阻器。
如图是小明设计的用伏安法测Rx阻值的实物电路,电源电压恒为3V(电源内阻不计),滑动变阻器的最大阻值为10Ω。

实验次数

电压U/V

电流I/A

RX

1

0.8

0.2

2

1.6

0.4

3

1.9

0.48

  1. (1) 图甲中有一根导线连接错误,请在该导线上画“×"并在图上改正(导线不能交叉)。
  2. (2) 改正线路连接后,闭合开关,发现无论怎样移动滑动变阻器的滑片,两电表均无示数,

    原因可能是     (填字母)。

    A . 滑动变阻器断路 B . Rx断路 C . 电流表短路
  3. (3) 故障排除后,闭合开关并移动滑片,当电压表的示数为1.2V时,电流表的示数中图乙所示,则Rx=Ω 。
  4. (4) 小明又测了三组数据(如上表),分析表中数据可知,有一组数据不可能通过以上实验器材获得,该组数据是第 (填实验次数)次的。
  5. (5) 本实验中多次测量的目的是通过获得多组实验数据     (填字母)。
    A . 求平均值、寻找普遍规律 B . 求平均值、减小实验误差
  6. (6) 改正线路连接、排除故障后,本实验电路还可以完成的实验是      (填字母)。
    A . 探究电流与电压的关系 B . 探究电流与电阻的关系
  7. (7) 小芳设计了如图丙所示的电路测量Rx的阻值,其中电源电压未知且不变,滑动变阻器的最大阻值为R,闭合开关S,将滑片移到最右端时,电流表的示数为I1;将滑片移到最左端时,电流表的示数为I2;则RX=(用I1、l2、R表示).

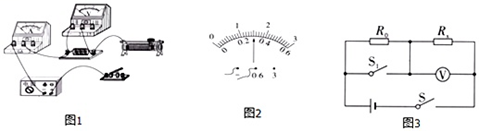

科技小组用如图1所示电路测量定值电阻的阻值。

  1. (1) 请用笔画线代替导线,将图中的器材连接成完整电路。要求:

    ①滑片P向B端移动时,电流表示数变小;

    ②连线不能交叉;

  2. (2) 在连接电路时,开关应处于 (选填“断开”或“闭合”)状态,滑动变阻器滑片P应位于 (选填“A”或“B”)端;
  3. (3) 闭合开关前,发现电流表指针在零刻度线右端,其原因可能是 ______(选填“A”或“B”);
    A . 电流表没调零 B . 电流表正负接线柱接反了
  4. (4) 问题解决后,闭合开关,滑片P移动到某一位置时,电压表的示数为2.5V,电流表的示数如图2所示,为 A,则R的阻值是 Ω;
  5. (5) 改变电阻两端电压,多次测量求平均值,分析数据,还可得出:导体电阻一定时,通过导体的电流与导体两端的电压成 (选填“正”或“反”)比;
  6. (6) 另一小组的同学利用已知电阻R0 , 设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下:

    ①闭合开关S1和S2 , 电压表的示数为U1

    ②只断开开关S2 , 电压表的示数为U2 , 此时通过Rx的电流为

    由此可得Rx的阻值为 (以上两空均用字母U1、U2、R0表示)。
