检测电路内部连接知识点题库

在下面的电路中，小灯泡较亮的是( )。

A .

B .

C .

在检测暗盒的时候，如果发现小灯泡变暗，这时候暗盒里可能连着（）。

A . 一节电池 B . 一根导线 C . 一个灯泡

如果暗盒里连接了一只灯泡，在检测暗盒时，灯泡就不会亮。

检测时应注意什么？

用电路检测器检测一个带有4个接线柱的接线盒，接线柱之间的通连状态记录如下表。请根据检测记录，推测线盒里面是怎样连接的，在右图中，用笔把连接画出来。

用电路检测器检测接线盒的连接情况，发现如下结果

根据上图可知，接线盒中的电路连接最有可能是( )

A .

B .

C .

设计试验测试常见的材料是否导电，画出检测装置的电路连接图。

简易电路中的开关拆除后，它可以当作电路检测器。用这样的电路检测器，怎样检测一段导线内部是否断裂?看到什么现象，就能确定导线内部一定断裂?

下表是一个接线盒的检测记录，根据记录可知，接线盒内的电路连接不可能是( )

A .

B .

C .

D .

连接简单电路

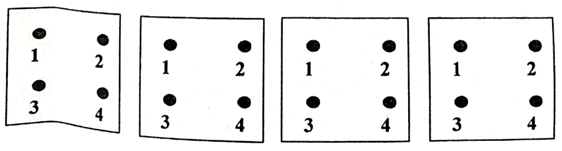

有一个4个接头的盒子，用电路检测器检测后，把接线头之间的连接状态记录在下表中了。

请你根据测试记录，推测里面的电线是怎样连接的，在下图中用线表示你的推测结果(有几种画几种)。

有一个4个接线头的盒子，小明用电路检测器检测后把接线头之间的连线状态记录在下表中：

请你根据检测记录，推测里面的电路是怎么连接的，在下面的图形中用线表示你推测的结果（能画几种画几种）

用电路检测器检测接线盒内电路的连接情况(如右图)，以下三种检测顺序，最合理的是( )

A . 3-4 1-2 1-4 1-2 2-4 1-3 B . 1-2 2-3 1-4 1-3 2-4 3-4 C . 1-2 1-3 1-4 2-3 2-4 3-4

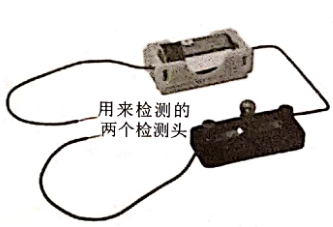

如图所示的电路检测器。

（1）将以下物体连入电路检测器两个检测头，小灯泡能亮的打“√”，不亮的打“×”。
干木块（）铁丝（）铅笔芯（）蜡笔（）
橡皮（）铜钥匙（）铝片（）塑料尺（）
（2）如图是一个带有4个接线柱的接线盒。盒子里面用导线把2号、3号、4号接线柱连接在一起。用上图电路检测器的两个检测头，分别连接以下的接线柱，通路的打“√”，断路的打“×”。
1和2（    ）    3和4（    ）
1和4（    ）    2和3（    ）
2和4（    ）    1和3（    ）
（3）用电路检测器检测橡皮是否通电时，( )。

A . 先把电路检测器的两个检测头接触一下，看看灯泡是否发光 B . 直接把电路检测器两个检测头检测橡皮 C . 以上都可以
（4）用电路检测器检测橡皮是否通电时，( )。

A . 检测一次 B . 重复检测两次 C . 以上都可以
