直流电磁继电器的使用知识点题库

自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮。请根据以上要求，用笔画线代替导线，完成工作电路部分的连接。

如图所示的直流电磁继电器电路示意图，要使右端输出电路的状态如下：电动机工作一段时间后停止，然后灯一直亮。则通线圈的开关的控制应为（）

A . 先闭后开 B . 先开后闭 C . 保持闭合状态 D . 保持打开状态

如图是一电磁继电器，分析下列判断正确的是( )

A . 控制电路必须是直流 B . 工作电路既可以是直流，又可以是交流 C . 电路中存在手动开关，所以电磁继电器是手动控制 D . 控制电路必须是交流

观察如图直流电磁继电器的机构特点，读出主要参数，下面描述错误的是( )

A . 线圈额定工作电压是直流12V B . 在交流120V电压下所允许流经触点的最大电流为20A C . 在直流240V电压下所允许流经触点的最大电流为16A D . 该继电器有6只引脚

关于如图所示的电磁继电器，下列描述中不正确的是（）

A . 该电磁继电器为交流电磁继电器 B . 该继电器有8只引脚、两组转换触点 C . 允许加在线圈两端的最大直流电压为24 V D . 工作在交流125 V电压下所允许流经触点的最大电流为1 A

如图所示为根据外界亮度自动开启路灯的电路和用的继电器上的印刷说明。完成问题。

（1）电路图中V_CC应采用（）

A . 交流240V B . 直流28V C . 交流220V D . 直流12V
（2）现要实现每天早上天亮后自动关闭功能，夏天和冬天关闭路灯所需亮度不一致。以下元器件与电路的连接中最合理的是（）

A . B . C . D .

如图a所示是小明根据电脑CPU降温原理改编设计的自动降温通风装置部分电路，其中IC是运算放大器，输入输出逻辑关系见表格。当温度达到或超过40℃时，该装置风扇电机工作，实现通风降温。请完成以下任务。

输入	输出
V₊>V_-	V₀高电平
V₊=V_-	V₀=0.5V_cc
V₊<V_-	V₀低电平

（1）小明制作上述电路时使用的三极管均为硅管。为判别三极管类型，他把多用电表调到合适的电阻挡，调零后用黑表笔接触其中一个三极管管脚J₁ ，红表笔接触另两个管脚，发现两次测得的电阻均较小（约500Ω左右）。再用红表笔接管脚J₁ ，黑表笔接触另两个管脚，发现两次测得的电阻均较大（约100 kΩ左右），则该三极管是（在“①NPN型管，管脚J₁为基极；②PNP型管，管脚J₁为基极”中选择一项，将序号填写在横线处）。
（2）现有以下四个型号的直流电磁继电器，小明制作电路时应选用的直流电磁继电器为（从以下继电器中选择一项，将序号填写在横线处）。
（3）上述电路还缺少温度分压电路，以实现温度达到或超过40℃时，该装置风扇电机工作，能够通风降温，R₁是负温度系数热敏电阻。请根据电路的逻辑关系在图b的虚线框中帮助小明把电路连接完整。
（4）测试时，小明将R₁放入盛有冷水的烧杯，插入温度计，加入热水使水温等于40℃，调节R_p1使（在“①V₅发光；②V₆发光”中选择一项，将序号填写在横线处）。然后他用多用电表10V DC挡，测量R₄端（g、h两点）电压，电压为（在“①6V；②5.3V；③0V”中选择一项，将序号填写在横线处）。若小明想让风扇在温度达到或超过30℃就工作，他应该R_p1（在“①增大；②减小中选择一项，将序号填写在横线处。）

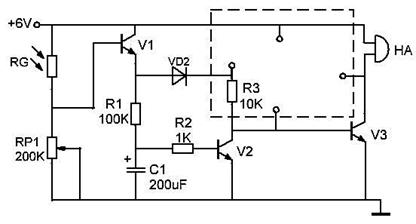

小明设计了一个能实现“点动”功能的光控报警电路。当用手电筒照射一下光敏电阻RG，蜂鸣器HA持续发出报警声，再照射一下，蜂鸣器停止报警。请根据电路图及其描述完成以下任务。

（1）当蜂鸣器报警时，三极管V1处于状态（在“A .导通；B .截止；C .不能确定”中选择合适的选项，并将序号填写在横线处）
（2）小明对设计好的电路进行调试。发现用手电筒照射光敏电阻RG，蜂鸣器能够报警，但只要手电筒一移开，蜂鸣器马上就停止报警。造成该故障现象的原因不可能是、（在“A .继电器故障；B .常开触点J虚焊；C .V2击穿；D 、C1短路”中选择合适的选项，将序号填写在横线处）
（3）电路中直流电磁继电器的选择，需要考虑的因素有（在“A .电路的电源电压和能提供的最大电流；B .输出电路中的电压和电流；C .被控电路需要几组、什么形式的触点；D .装置容积的大小”中选择所有合适的选项，并将序号填写在横线处）
（4）测试过程中，由于不小心损坏了继电器，小明准备用一只三极管和一只电阻来替换继电器并实现电路原有功能。请你帮助小明重新设计电路，完成虚线框中的电路连线。

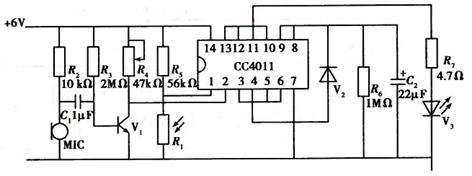

【加试题】如图a所示是声光控开关实验电路原理图，电路中发光二极管V₃在光线较弱且有声音时才能发光。MIC（传声器）C₁、V₁、R₂、R₃、R₄组成声音信号采集与放大电路，R，R，组成光线信号的采集电路，V₂、R₆、C₂组成灯光延时电路。集成电路CC4O11为四2输入与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：

图a声光控开关实验电路原理图

图b CC40I1引脚图

（1）集成电路CC4O11中与非门的2个输入端A（1脚）和B（2脚）与输出端Y（3脚）的逻辑关系是；
（2）当光线由强变弱时，光敏电阻R₁的阻值（在①增大；②减小；③不变中选择一项，将序号填写在横线处）；
（3）图a中，当CC4011的4脚输出高电平时，二极管V₂导通，由于V₂导通时电阻值较小，电容C₂很快被充电到高电平，此时发光二极管V₃（在①发光；②不发光中选择一项，将序号填写在横线处）；

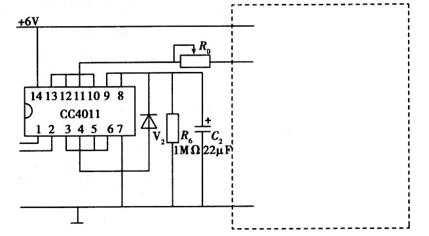

（4）小亮同学完成实验后，准备将该实验电路应用于楼道灯的控制。楼道灯由220V交流电源供电，采用直流电磁继电器的触点作为楼道灯的开关，用三极管控制继电器触点的闭合与断开。请你根据上述要求在虚线框中帮助小亮画全电路。

（1）当蜂鸣器报警时，三极管V1处于状态(在A . 导通；B . 截止；C . 不能确定中选择合适的选项，并将序号填写在横线处)
（2）小明对设计好的电路进行调试。发现用手电筒照射光敏电阻RG,蜂鸣器能够报警，但只要手电筒一移开，蜂鸣器马上就停止报警。造成该故障现象的原因不可能是、(在A . 继电器故障；B . 常开触点J虛焊；C . V2击穿；D . C1短路中选择合适的选项，将序号填写在横线处)
（3）电路中直流电磁继电器的选择，需要考虑的因素有(在A .电路的电源电压和能提供的最大电流；B . 输出电路中的电压和电流；C . 被控电路需要几组、什么形式的触点；D . 装置容积的大小中选择所有合适的选项，并将序号填写在横线处)
（4）测试过程中，由于不小心损坏了继电器，小明准备用一只三极管和一只电阻来替换继电器并实现电路原有功能。请你帮助小明重新设计电路，完成虚线框中的电路连线。
