电磁继电器知识点题库

如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至什么温度时，何种电器工作（）

A . 74 ℃时，电灯亮报警 B . 72 ℃时，电铃报警 C . 66 ℃时，电铃报警 D . 74 ℃时，电铃报警

下列装置中，没有用到电磁继电器的是（）

A . 冰箱 B . 全自动洗衣机 C . 微波炉 D . 电灯

自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮。请根据以上要求，用笔画线代替导线，完成工作电路部分的连接。

在电子控制系统中，继电器是一种常见的执行部件，它能接收并执行控制电路发出的命令用弱电信号控制强电工作设备的正常运转，即继电器的作用是（）

A . 以低控高、以小控大 B . 以低控低、以小控小 C . 以高控低、以小控大 D . 以低控高、以大控小

【加试题】小明计划设计温控换气扇逻辑电路，采用V_CC=5V直流电源供电。当温度达到或超过35℃时，启动换气扇(规格:额定电压220V、功率24W、转速1614 转/分)工作，工作时有指示灯显示，采用CB7555集成电路，其输入与输出逻辑关系见题图甲。请完成以下任务。

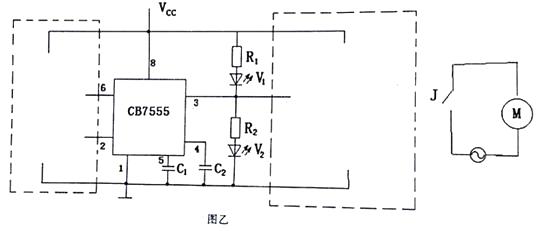

（1）如果要实现温度高时，3脚输出高电平；温度低时，3脚输出低电平，请为小明在题图乙虚线框中 (左框)补充完整输入电路的连接(采用负温度系数的热敏电阻Rt与可变电阻 R)。
（2）根据题图乙判断:当温度超过 35℃时，灯亮。
（3） CB7555集成电路不能够直接驱动继电器，请根据电路的逻辑关系选择1个合适的三极管作为驱动(NPN型或 PNP型，采用共发射极接法)，在题图乙虚线框内(右框)画出继电器及相关驱动电路。
（4）有以下规格的继电器供选择：继电器A (12VDC 5A 250VAC 5A 30VDC) 、继电器B(5VDC 2A125VAC2A 30VDC)、继电器C(5VDC 2A 250VAC 2A 30VDC)，合理的选择是 (在“①继电器A、②继电器B、③继电器C、④继电器B和继电器C均可”中选择合适的选项，将序号填写在横线处)

下列元器件可以起到继电器功能的是（）

A . 晶闸管

B . 二极管

C . 传感器

D . 可编程逻辑控制器

型号为JQC一3FF的小型直流电磁继电器如图所示。共有5个引脚，其中2个引脚连接线圈，另外3个引脚分别连接常开触点、常闭触点和动触点。已知继电器完好，用多用电表检测各引脚之间的电阻，下列判断不正确的是（）

A . 若测得某两个引脚之间的电阻约400 Q，则这两个引脚连接的必定是线圈 B . 若测得某两个引脚之间的电阻为无穷大，则两个引脚中必定有一个连接常闭触点 C . 若测得某两个引脚之间的电阻为零，则两个引脚中必定有一个连接动触点 D . 若测得某引脚和其余引脚之间的电阻均为无穷大，则该引脚连接的必是常开触点

如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（）

A . 连有电动机的电路是低压控制电路 B . 电磁继电器实际上是一个由电磁铁控制电路通断的开关 C . 电磁继电器线圈通电后常闭开关闭合 D . 电磁继电器线圈电源与电动机工作电源共用同一个电源

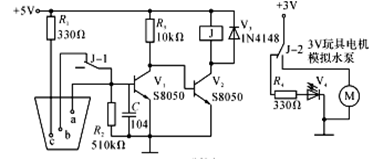

如图所示为水箱水位控制模拟电路，用3V玩具电机模拟水泵运行。下列有关该电路的说法中正确的是（）

A . V1导通时，V2导通 B . 当水位上升到a点后，V4亮 C . J—1和J—2都是继电器J的常开触点 D . 该水箱水位控制电路，将水箱的水位控制在c和a之间

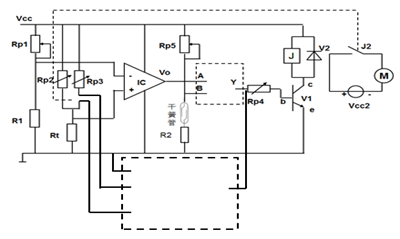

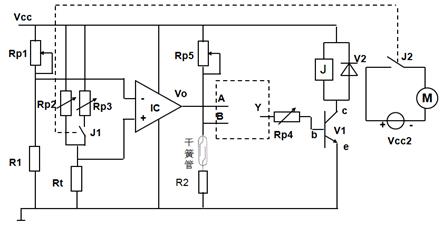

如图所示是小明根据电脑CPU降温原理改编设计的自动降温通风装置部分电路，其中IC是运算放大器。电脑开机后，当温度达到或超过上限度时，该装置风扇电机工作，实现通风降温，当温度达到或低于下限温度时，该风扇停止工作。已知Rt是正温度系数热敏电阻，触点开关J1与J2联动，当开机后干簧管闭合。IC的特性为：当V+>V-,Vo输出高电平，当V+<V-，Vo输出低电平。请完成以下任务：

（1）已知Vcc=9V，Vcc2=24V，风扇电机功率为120W，下列继电器中满足要求的是（在以下选项中选择一项，,将序号填写在横线处）

A . B . C . D .
（2）为了测量三极管正常V1工作时b、c两点的电位，下列说法不正确的是、（在以下选项中选择合适的选项，将序号填写在横线处）
A．测量时需要欧姆调零后，再进行测量点电位

B．测量时需要黑表笔接e点，红表笔接c点，才能测得c点电位

C．测量时需要黑表笔接b点，红表笔接c点，才能测得b点电位

D．测量时需要黑表笔接e点，红表笔接b点，才能测得b点电位
（3）根据题干描述和现有电路分析选线框中的A、B与Y之间的逻辑关系，下列真值表中满足要求的是（在以下选项中选择一项，将序号填写在横线处）
（4）现提供与非门若干，实现A、B与Y之间的逻辑关系，在虚线框中画出逻辑电路。
（5）在实际使用过程中触点开关J1损坏，现利用一个PNP三极管、一个电位器、及一个与非门来代替J1，其他连线均不变。在虚线框中完成电路的连接。

如图所示是一个继电器的正面视图和底部视图，已知1、2脚连接的是继电器的动触点，用多用电表电阻挡测得3、4脚间电阻为100Ω，1脚和5脚之间电阻为0,2脚和6脚之间电阻为∞。据此推断下列说法错误的是（）

A . 3、4脚应接控制电路输出部分，电压应小于5V B . 15脚之间是常闭触点 C . 利用2、6脚控制220V交流电器时电流不能大于3A D . 2、6脚之间是常开触点

在接220伏市电的情况下，考虑触点的负载能力越强越好，以下继电器中最合理的选择是（）

A .

B .

C .

D .

观察如图所示的直流电磁继电器，读出主要参数，下列描述错误的是（）

A . 线圈额定工作电压是直流12V B . 在交流120V电压下所允许流经触点的最大电流为20A C . 在直流240V电压下所允许流经触点的最大电流为16A D . 该继电器有6只引脚

如图所示为遮挡式红外探测声光报警装置，红外发射接收头可安装在通道或房门的两侧，探测到有遮挡式物体经过时，会发出声光报警。V_D3和V_D4将V_D1和V_D2发来的红外光信号转换成电信号，使V_D3和V_D4为低阻值。在红外光发射与接收间的红外线光路被遮挡时，V_D3和V_D4接收不到V_D1和V_D2发来的红外光，V_D3和V_D4为高阻值。

（1） D₆为整流二极管，作用是抑制继电器线圈在晶体管由饱和跳到截止时所产生的大幅度反电动势，从而保护晶体管V_T2。请给出虚线框内D₆二极管的接法（在“①a接二极管正极；②b接二极管正极”中选择一项，将序号填写在横线处）；
（2）当光线被遮挡时，装置应发岀声光报警。请给出继电器虚线框内J-1触点方式（在“①常开触点；②常闭触点”中选择一项，将序号填在横线处）；
（3）光路被物体遮挡，装置发出声光报警。物体离开时，装置停止声光报警。物体离开时，仍要求电路报警一段时间，需增设延时电路。以下哪个元件可设置延时功能___________（从下列选项中，选择一项，将序号填写在横线处）；

A . B . C . D .
（4）延时元件接在哪一处位置，延时报警时间较长（在“①cd；②ef”中选择一项，将序号填写在横线处）；
（5）当开关合上时，可以起到的功能是（在“①取消继电器作用；②取消发光报警；③取消蜂鸣器报警”中选择一项，将序号填写在横线处）。

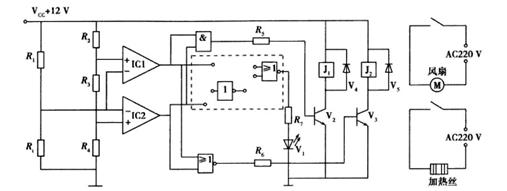

如图所示是某孵化装置的温度控制电路。R₁是负温度系数热敏电阻，该电路将孵化器的温度控制在37-39℃之间，当温度超过39℃时，启动风扇即时降温，当温度低于37℃时，启动加热器即时加热。电路中IC1和IC2为比较器，当V₊>V_-时输出高电平，当V₊<V_-时输出低电平。请根据要求完成下列各题。

（1）适用该电路的继电器是______________。

A . B . C . D .
（2）该电路中继电器与继电器控制的设备正确的组合方式是（从“①J₁控制加热丝，J₂控制风扇；②J₂控制加热丝，J₁控制风扇”中选择一项填入横线处）。
（3）对于上下限温度设定值调节的说法正确的是（）

A . 调节R₁的值，仅改变下限温度 B . 调节R₁的值，仅改变上限温度 C . 调节R₃的值，同时改变上下限温度 D . 以上说法都错误
（4）当孵化器的温度在37-39℃之间时，发光二极管V₁发光，请将电路图补充完整。

【加试题】如图所示为某性能良好的直流电磁继电器引脚示意图，使用多用电表测量继电器两引脚间的阻值如表所示。已知该继电器中只有一组转换触点，且该转换触点中的某一个触点引出了两个引脚。基于以上说明，下列判断中正确的是（）

A . 1 脚为转换触点中的常闭触点引脚 B . 5脚为转换触点中的动触点引脚 C . 6脚为转换触点中的常开触点引脚 D . 2脚为线圈引脚之一

观察如图直流电磁继电器的结构特点，读出主要参数，下面描述错误的是（）

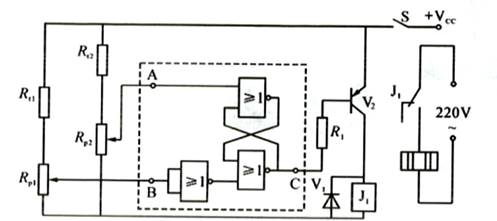

如图所示的温控电路，可将温度保持在70℃~80℃之间，其中R_t1和R_t2为同温度系数热敏电阻。请完成下面各小题：

（1） R_t1和R₂为热敏电阻。(在“A .正温度系数，B .负温度系数”中选择合适的选项，把序号填入横线上)
（2）假设此电路中的Vcc为5V，加热器功率为120W，则下列可选用的继电器为。
A

B

C

D
（3）在调试中发现加热器始终不发热，不可能引发的原因是(在“A .二极管V₁正负极接成与图中相反，B .R₁阻值太大，C .R_t2虚焊”中选择合适的选项，把序号填入横线上)
（4）想把上限温度调低，应该( 在“A .R_p1触点向上滑动，B .R_p2触点向上滑动，C .R_p1触点向下滑动，D .R_p2触点向下滑动”中选择合适的选项，把序号填入横线上)

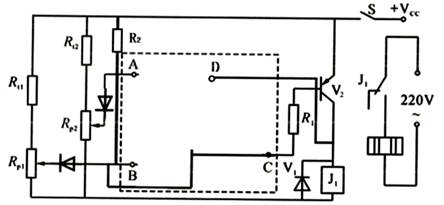

（5）若手头没有虚线框中的门电路芯片，只有二极管、三极管、电阻若干，为了实现原来的功能对电路进行了一定的修改，但未完，请用一只合适型号的三极管和一只合适的电阻把A、B、D三点连接起来，完成电路。
