传感器及其应用 知识点题库

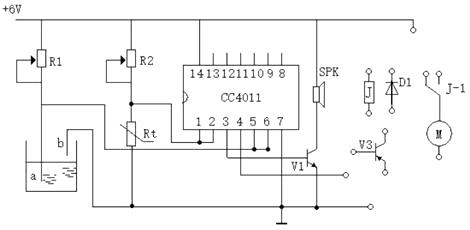

（1） 水温过高时，会发出报警声提醒盲人，分析图中所给的温度传感器 Rt 为（在“①正温度系数；②负温度系数”中选择一项，将序号填写在横线处）。

（2） 当水位高于 b 点时，集成电路输入端 4 脚为（在“①高电平；②低电平”中选择一项，将序号填写在横线处）。

（3） 测试电路发现，当温度超过 40℃时，杯子并没有发出声音，电路工作正常，则应调整 电位器（在“①R1；②R2”中选择一项，将序号填写在横线处）；且滑动触头应（在 “①向上调；②向下调”中选择一项，将序号填写在横线处）。

（4） 连接时发现，只有一个 NPN 型三极管，还有一个是 PNP 型，请改进电路用 PNP型三极管 V3代替图中 V2，实现水位报警，其他元器件不变。

（1） 根据其功能，可以判断：当触摸M时会引起触发器1脚变为；2脚变为。(在“①高电平；②低电平”中选择合适的选项，将序号填入横线处)

（2） 要使报警声光的时间延长，可以通过或来实现。(在“①增大R₁；②减小R₂；③增大C₁；④增大C₂”中选择合适的选项，将序号填入横线处)

（3） 如果要将触摸报警改为遮挡报警，即有人遮挡灯光时触发报警声光，请你根据控制要求，将虚线框内的电阻和传感器正确地接到电路中，实现遮挡报警目的。

（1） 下面关于该电路的描述不正确的是（  ）

（2） 【加试题】关于该电路元器件的测量、焊接操作，下列描述正确的是（  ）

（1） 该系统的控制手段与控制方式分别是和在①人工控制；②自动控制；③开环控制；④闭环控制中选择合适的选项，将序号填写在横线处)；

（2） 该控制系统的输出量及控制器分别是和(在①实际胎压；②汽车喇叭的警报声及车载显示器显示的信号；③正常胎压设定值；④中央处理器；⑤汽车喇叭及车载显示器；⑥无线发射器中选择合适的选项，将序号填写在横线处)；

（3） 该系统中的传感器可选用(在①温度传感器；②压力传感器；③磁敏传感器中选择合适的选项，将序号填写在横线处)；

（4） 胎压监测系统运行过程会受到各种干扰，以下因素属于干扰因素的是(在①其他车辆的喇叭报警声；②调整正常胎压设定值范围；③其他车载装置收发的无线信号中选择合适的选项，将序号填写在横线处)。

（1） 电路图中干簧管应选用的类型是（  ）

（2） 下列对该电路的分析中不正确的是（  ）

（1） 根据示意图及其描述，在控制系统方框图中横线处填写与自动稳压供水控制系统 原理图中相对应的内容。

① ② ③ ④

（2） 请为该系统的检测装置选择一个合适的传感器(从水温传感器、水压传感器、水位传感器中选择一个，填在横线处。

（1） 图b电路中的热敏电阻Rt为（在“A .正温度系数热敏电阻；B .负温度系数热敏电阻”中选择合适选项，将序号填写在横线处）；

（2） 为了节约电能，需要将指示灯L2 的功能调整为温度低于设定值时点亮，可行的方法是 （在“A .将 t 和 Rp 互换；B .调大 Rp；C .将 L2 和 R2 接到三极管发射极”中选择合适的选项，将序号填写在横线处）；

（3） 若想在原电路的基础上，增加自动吹风功能以加速热水降温，采用继电器控制电风扇（即电动机 M）来实现，请你在图 c 虚线框内选择合适的接线端将电路补画完整。

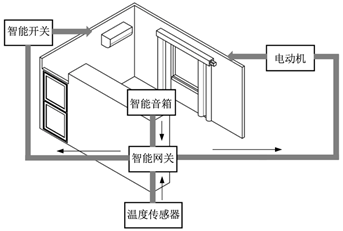

（1） 窗帘控制子系统的控制手段是（在“A .人工控制；B .自动控制”中选择合适的选项，将序号填入横线处）；

（2） 空调控制子系统设计时，既要考虑人体的舒适度又要考虑节约用电，体现了系统分析的（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；

（3） 系统优化时，传感器的精度属于（在“A .干扰因素；B .影响因素；C .约束条件中选择合适的选项，将序号填入横线处）；

（4） 夜灯子系统的传感器可以选择（在“A .光敏传感器、热敏传感器；B .光敏传感器、红外传感器”中选择最合适的一项，将序号填入横线处）；

（5） 夜灯子系统中传感器最合适的安装位置是        （在下列选项中选项最合适的一项，将序号填入横线处）。

（1） 该系统的控制手段和控制方式分别属于和(在①人工控制；②自动控制；③开环控制；④闭环控制中选择合适的选项，将序号填写在横线处)；

（2） 该控制系统的执行器和被控对象分别是、(在①LEGO主控制器；②机械手；③魔方中选择合适的选项，将序号填写在横线处)；

（3） 该系统中的传感器应选用(在①声音传感器；②颜色传感器；③温度传感器中选择合适的选项，将序号填写在横线处)；

（4） 为了提高LEGO魔方机器人识别魔方6个面颜色的效果，设计人员针对不同的光线环境做了大量的实验，得出一系列数据，对魔方的感光敏感度进行了调整，体现系统分析的(在①整体性原则；②科学性原则；③综合性原则中选择合适的选项，将序号填写在横线处)。

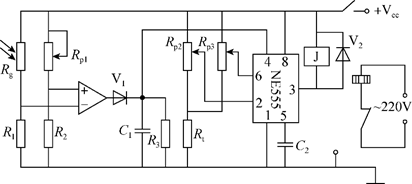

（1） 完成上述功能，热敏电阻应该选择（在A .负温度系数热敏电阻；B .正温度系数热敏电阻；C .不能确定中选择合适的选项填在横线上）；

（2） 光照足够强时，比较器输出（在A .高电平；B .低电平；C .不能确定中选择合适的选项填在横线上）；

（3） 电路调试过程中，电热丝一直加热的原因可能是（在A . Rt被短路；B .继电器始终处于吸合状态；C .二极管V2内部击穿短路；D .光敏电阻Rg与R1接反中选择合适的选项填在横线上）；

（4） 由于继电器的常闭触点损坏，小明想用继电器的一组常开触点完成该控制，请你帮助小明完成下图的连线。

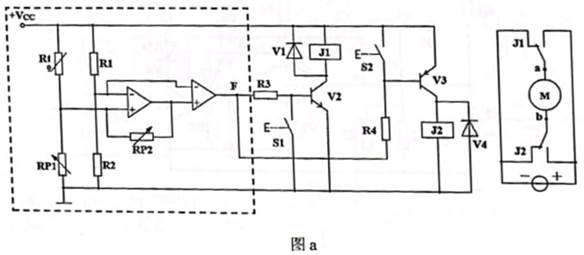

（1） 热敏电阻Rt应该选用(在“A .正温度系数热敏电阻；B .负温度系数热敏电阻”中选择合适的选项，将序号填入横线处)：

（2） 当大棚内的温度在下限和上限之间时，对F点的电平判断正确的是 (在“A .高电平；B .低电平；C .高、低电平都有可能”中选择合适的选项，将序号填入横线处)；

（3） 调试时小明发现RPI1和RP2都影响温度的下限和，上限，无法调试成功。小明准备用图b或者图。方案替代图a虚线框中电路：图b方案中RP2只与下限值有关；图c方案中RP2只与上限值有关。请你在图b所示的虚线框中补画1个二极管并连线，在图c所示的虚线框中补画1个三极管并在合适的端口连线实现设计要求；

（4） 实际试验一段时间后，小明发现为了改善种植效果，需要在大棚当温度在上、下限之间时，可以红外遥控打开通风窗。小明修改了控制要求：当棚内温度低于下限时，关闭通风窗；当棚内温度高于上限时，打开通风窗；当棚内温度高于下限且红外接收管H输出高低变化的解码脉冲信号(红外接收管H没有接收到红外信号时，H输出高电平)时，也能打开通风窗。其中RP1调试上限，RP2调试下限。请你在图d虛线框中补画逻辑门并连线，实现电路功能，要求电路简单。

（1） 该系统由放水和信号检测处理二个子系统构成，其中既属于放水子系统又属于信号检测处理子系统的装置是(在①探测器、②主控制器、③电磁阀、④进水管道中选择一项，将序号填写在横线处)；

（2） 该系统使用一段时间后灵敏度会下降，这主要体现了系统的特性(在①整体性；②环境适应性；③动态性；④相关性选择一项，将序号填写在横线处);

（3） 该系统中的传感器应选用(在①热敏传感器；②红外传感器；③湿度传感器；④声敏传感器中选择一项，将序号填写在横线处);

（4） 由于22：00后系统工作冲水噪音较大，会影响该楼层学生的休息，针对这一情况，下列优化措施中最不合理的是(在①在每天晚上10点整到第二天6点半期间，启用手动控制开关的装置，由学生自行冲刷；②增加定时控制开关装置；③增加20秒延时时间中选择一项，将序号填写在横线处)；

（5） 假如要把这套控制系统安装到墙壁上，需要如下图所示由5个部件组成的膨胀螺栓，其正确的组装流程是(在①12345；②54321；③54312；④54231中选择一项，将序号填写在横线处)。
