系统的分类 知识点题库

中国是最早发明火药的国家。隋朝时，有炼丹士就发现将“硝石、硫磺和木炭”按照一定的比例和方法混合成的粉末状物体在受热或撞击后会立即引起爆炸和剧烈燃烧，而单一的“硝石、硫磺、木炭”都不具备这种特性。到了明朝，据《纪效新书》、《武备志》等书籍的记录，硝75.75%、硫10.6%、炭13.6%的比例使得火药的威力更加巨大，而且更加稳定。

根据材料回答问题：

人体系统是（   ）

人造地球卫星是一个系统，它属于（   ）

开放系统是指（   ）

如图所示为早期铁路蒸汽机车的结构示意图，其工作原理：通过煤的燃烧，把锅炉中的水加热、汽化形成400℃以上的过热蒸汽，再进入蒸汽机膨胀做功，推动活塞往复运动，活塞通过连杆、摇杆将往复直线运动变为轮子的圆周运动，从而牵引列车前进。下列关于蒸汽机车系统的分析中正确的是 （  ）

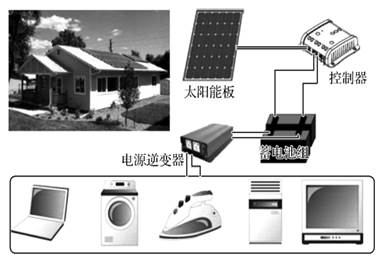

如图所示是家庭太阳能光伏发电系统，下列关于该系统设计的分析中不正确的是（  ）

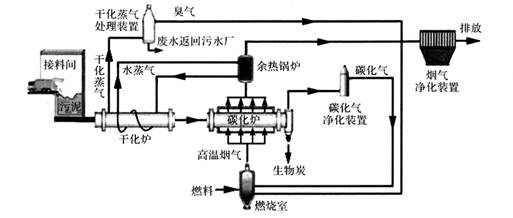

如图所示是某污水厂污泥碳化处理系统的工艺流程。干化炉把含水率较高的污泥烘干后送人碳化炉，燃料在燃烧室内燃烧产生高温烟气对碳化炉中的污泥加热，污泥在高温高压的作用下被分解成碳化气和无害的生物炭。在烘干和碳化过程中产生的臭气和碳化气被送入燃烧室燃烧分解。余热锅炉利用碳化炉的余热产生水蒸气加热干化炉。请根据流程图及其描述回答以下问题。

小明同学想要设计一款智能风扇控制系统，提出功能设计要求是：当人远离风扇时，风扇能够自动断电关闭，反之则能启动；当人在风扇周围时，人走到某一位置，风扇也能够跟到相应位置吹风。下列是小明同学的构思，其中不恰当的是（   ）

如图所示是某热力发电厂的烟雾脱硫工艺流程图。来自锅炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧气区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。吸收SO₂后的浆液进入循环氧气区，在循环氧气区中，亚硫酸钙被氧气风机鼓入的空气氧化成石膏晶体。同时，由石灰石浆液泵向吸收塔供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石。反应生成物浆液达到一定密度时排至一级旋流器，经一级旋流器分离和石膏脱水机脱水形成石膏；剩余浆液再经二级旋流器分离出废水和回用滤液。请根据流程图及描述回答以下问题。

赵明家要进行装潢，决定自己设计家里的用电系统，为了用电安全，便于使用和维护，赵明把用电系统分解成几个子系统，下列分解方案中合理的是 （  ）

如图所示为某储气罐压力自动控制和自动报警系统示意图。压力变送器检测储气罐中的压力值，该值被送到控制器，与设定压力值进行比较，控制器根据偏差值控制变频气泵的转速，从而使储气罐的实际压力达到设定值。当压力值超出设定上限时，就发出报警信号，并自动排气。请完成下列各题，在有横线处填上相应的内容。

中国航母“辽宁舰”是一个庞大的系统，需要配备电子设备，舰载机、预警机、防空武器等才能发挥其作用，从系统角度分析，下列说法不恰当的是（  ）

如图所示是某污水厂污泥碳化处理系统的工艺流程。干化炉把含水率较高的污泥烘干后送入碳化炉，燃料在燃烧室内燃烧产生高温烟气对碳化炉中的污泥加热，污泥在高温高压的作用下被分解成碳化气和无害的生物炭。在烘干和碳化过程中产生的臭气和碳化气被送入燃烧室燃烧分解。余热锅炉利用碳化炉的余热产生水蒸气加热干化炉。请根据流程图及其描述回答以下问题。

如图所示是浇铸机结晶器钢水液位控制系统示意图。浇铸时，中间包连续向结晶器浇注钢水，钢水在结晶器内冷却结晶后被拉埋装置拉出形成钢坯。结晶器内钢水液位的稳定和高低直接影响钢坯的质量和产量。钢水液位波动引起电涡流传感器与液面之间的间隙产生变化，从而引起电涡流信号变化，液位仪根据信号的大小计算出实际液位，送给PLC与液位设定值比较，PLC 根据比较差值通过驱动器控制电动缸运动，带动塞棒升高或降低，改变中间包浇注口的大小，调节流入结晶器内钢水的流量，从而使液位稳定在一定范围内。请根据示意图及其描述完成以下小题。

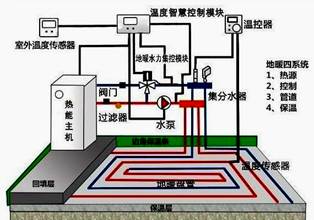

如图所示是一款家用地暖系统的示意图，往地板下铺设的地暖盘管通入循环热水，从而加热地面，达到室内取暖的目的。该系统开启后，温度智慧控制模块会实时采集室内的温度，与设定的采暖温度进行比较，并发出设置好的计算机程序指令，通过阀门和水泵来调节地暖管道内热水的流量，将室内温度保持设定值范围内。请根据示意图及其描述完成以下小题。

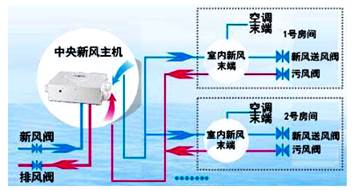

智能新风系统由中央新风主机和室内新风末端、管道系统等组成。户外的新鲜空气通过负压方式会自动吸入室内，并进行自动除尘和过滤。室内废气，集中在排风阀“呼出”，新旧空气形成良好的循环。从系统分析角度，以下说法不正确的是（   ）

如图所示为太阳能热水器系统示意图，真空管集热器利用太阳能将储水箱中的水加热后供用户使用。热水器带有水位自动控制系统和定时电加热控制系统，当阳光不足或用水量过大时，可在设定的时间自动启动电加热器对储水箱中的水加热。当储水箱中的水位低于低水位时能自动补水，水位达到高水位时能自动停止进水，当储水箱中缺水时系统发出报警信号。请根据描述回答以下问题：

如图所示是一款自发手电筒，按压手柄，齿轮组带动发电机发电，使小电珠发光，下列关于该系统设计的分析中不正确的是（  ）

宇航服是保障宇航员出舱活动时的必备设施，它由加压服系统、通信系统、生命支持系统等许多模块化设计综合而成。由此可见，宇航服属于（   ）

如图所示是某污水厂污泥碳化处理系统。干化炉把含水率较高的污泥烘干后送人碳化炉，燃料在燃烧室内燃烧产生的高温烟气对碳化炉中的污泥加热，污泥在高温高压的作用下被分解成碳化气和无害的生物炭。在烘干和碳化过程中产生的臭气和碳化气被送人燃烧室燃烧分解。余热锅炉利用碳化炉的余热产生水蒸气加热干化炉。请完成下列各题。
