左手定则 知识点题库

图中的线圈abcd位于磁场中

（1）通电后，cd段导线的电流方向 （选填“由c到d”、“由d到c”）。
（2）cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向。

如图所示，质量和形状完全相同的金属线框A和塑料线框B，从同一高度同时自由落下，途中经过某一磁场区域（“×”表示磁场方向垂直纸面向里）．不计空气阻力，两线框

先落地，你的判断依据。

如图所示，用“•”表示方向垂直纸面向外的磁场，与磁场方向垂直的三条导线甲、乙、丙中都通有电流，下列说法中错误的是（　　）

​

图甲表示闭合电路的一部分导体a在磁场中沿箭头所示的方向运动时，导体中感应电流的方向垂直纸面向里．现在要使这部分导体a中感应电流的方向仍垂直纸面向里，导体还可以向什么方向运动呢？请在图乙中画箭头来表示（要求画出两个不同的运动方向）．

​

在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外．如图所示，图表示直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是（　　）

如下面左图，导体a向右运动时可以产生感应电流，若要使产生的感应电流方向与左图的方向相反，则下列哪种选项可行（　　）

如图（a）所示，一根垂直于纸面的导线P放置在一水平放置条形磁铁的正上方，若导线受到磁铁给它的作用力的方向竖直向下，则导线中电流的方向是垂直纸面　 　（选填：“向外”或“向内”）；现将该导线稍微向右平移一段距离，如图（b）所示，则这根导线受到磁铁对它的作用力的方向为　 　（选填：“右下方”、“右上方”、“左下方”或“左上方”）。

如图所示，通电导线中电流的方向向右，磁场对通电导线力的方向如图A所示．改变实验条件，在图B中画出磁场对通电导线的作用图的示意图．

如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（   ）

如图所示，（a）图中⊗表示导体中电流方向垂直纸面指向纸内时，导体在磁场中的受力方向．试根据这一关系，标出（b）图中通电导体的受力方向，（c）图中通电导体中的电流方向以及（d）图中的磁极．

图甲表示闭合电路的一部分导体a在磁场中沿箭头所示的方向运动时，导体中感应电流的方向垂直纸面向里．现在要使这部分导体a中感应电流的方向仍垂直纸面向里，导体还可以向什么方向运动呢？请在图乙中画箭头来表示（要求画出两个不同的运动方向）．

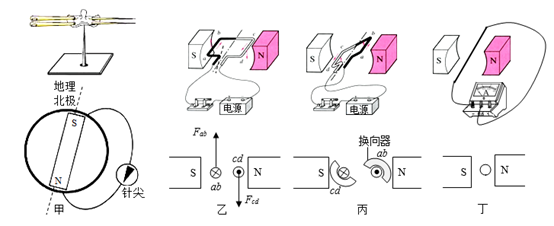

根据所学知识填空：

小明利用图甲的装置研究通电导体在磁场中的受力情况，当电流方向由A到B时，导体棒AB受到水平向左的力；当电流方向由B到A时，导体棒AB受到水平向右的力，只有当电流方向与磁场方向相同或相反时（即导体棒AB竖直放置），导体棒AB不受力．如图乙所示，用弹簧悬挂着一根水平放置的导线ab，当电路中开关S开合时，弹簧的长度（选填“伸长”、“不变”或“缩短”），因为．

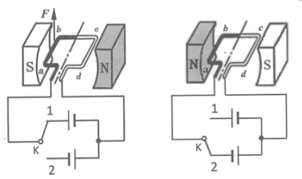

如图所示，线圈abcd位于磁场中。K与1接通时（如图甲），ab段导线受磁场力F的方向竖直向上；当K改为与2接通同时调换左右磁极位置时（如图乙），请在图乙中画出cd段导线受到磁场力F’。



通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。

通电直导线在磁场中受到磁场力的方向可以用左手定则来判断：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过掌心，并使四指指向电流的方向，这时大拇指所指的方向就是通电直导线所受磁场力的方向，如图甲所示。请你判断：图乙中的线圈是（选填“顺时针”或“逆时针”）转动的。

请用笔画线代替导线连接实物图，要求:当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示.

图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（　　）

图甲是利用左手定则判断通电导线在磁场中所受磁场力方向的情景图。请用同样的方法判断图乙和图丙中各导线的受力方向，并在图中画出来。（图乙和图丙中，箭头表示磁感线方向，“⊗”表示通电导线中电流方向垂直纸面向里，“⊙”表示通电导线中电流方向垂直于纸面向外。）
