家庭电路的连接 知识点题库

请同学们将图连成符合安全用电原则的照明电路．

现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（   ）

小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮、顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．

将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．

用笔画线将图中的三孔插座、带有开关的电灯接入家庭电路．

按照下列题目要求作图：

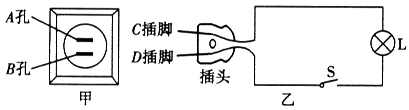

如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的(选填“C”或“D”)插脚接火线。

请将如图所示元件，连接成符合安全用电要求的家庭电路。要求： ①开关控制电灯后接入；②三孔插座单独接入。

如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入。

路灯同时亮同时灭，所以路灯的连接方式是联的，教室里开亮的灯越多，总电阻将会；总功率将会。

如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是（   ）

小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路，（导线不得交叉）（）

图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。

请在如图中把螺口灯泡和开关正确接入家庭电路中。

家庭中的电热水器和电冰箱是 （选填 “串”或“并"）联在电路中的。它们使用三角插头和三孔插座，目的是将用电器的金属外壳与相连 。

如图所示是家庭电路的一部分，下列说法中正确的是（   ）

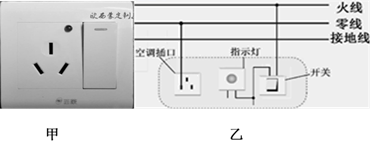

如图甲所示，是小华家客厅空调的专用插座。插座上的指示灯在开关断开时不亮，插孔不能提供工作电压；在开关闭合时指示灯亮，插孔可以提供工作电压；如果指示灯损坏，开关闭合时，插孔也能提供工作电压。根据上述现象，请用笔画代替导线，将图乙中的开关、指示灯和空调插口正确连入家庭电路中。

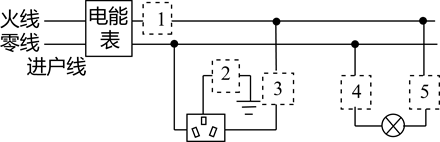

如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（   ）

图中已经正确连接好了部分电路，将其余部分连接完整。

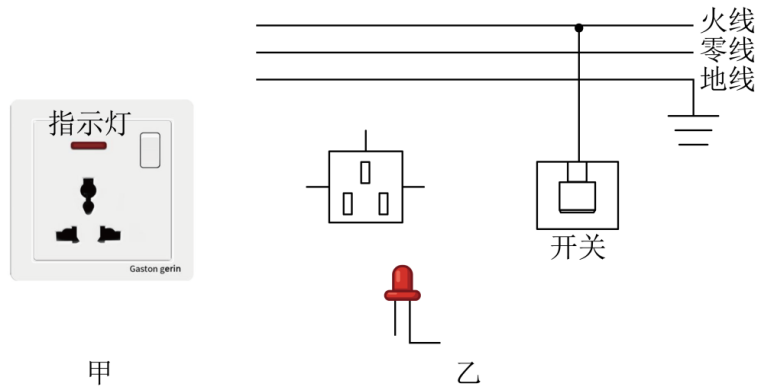

如图中甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮：若指示灯损坏，闭合开关后插孔仍能供电，如图乙为示意图，请完成接线。
