家庭电路的连接 知识点题库

关于家庭电器中电器安装的说法错误的是（　　）

请将图中的电灯和控制电灯的开关正确接入家庭电路中．

请同学们将图连成符合安全用电原则的照明电路．

关于家庭电路，下列说法中正确的是（   ）

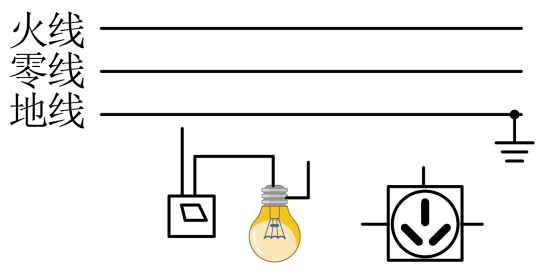

将图中的电灯和插座接入家庭电路．

请用笔画线代替导线，将图甲所示中的开关、螺口节能灯正确地接入家庭电路.

用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路中．

小明利里图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是，接着观察到电能表的指示灯在3min闪烁80次，则该电热水壶实际功率是W．当壶中水的温度升高时，这是通过的方法改变水的内能。图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是，为了用电安全，在这三个插脚中，较长的插脚是。

我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为伏，通过它的电流为安；它与电灯是连接的（选填“串联”或“并联”）。

如图所示是现在一般标准住宅的配电系统方框图，其中导线a、b进户线，火线是，方框1安装的是(选填“空气开关”、“电能表”或“用电器”)，三孔插座上面孔接(选填“用电器金属外壳”、“零线”或“地线”)。

教室里的电子白板和日光灯是的（选填“串联”或“并联”）；额定功率为 0.5kW 的用电器正常工作 6 小时，耗电度。

“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（   ）

用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

请按题目要求作答。

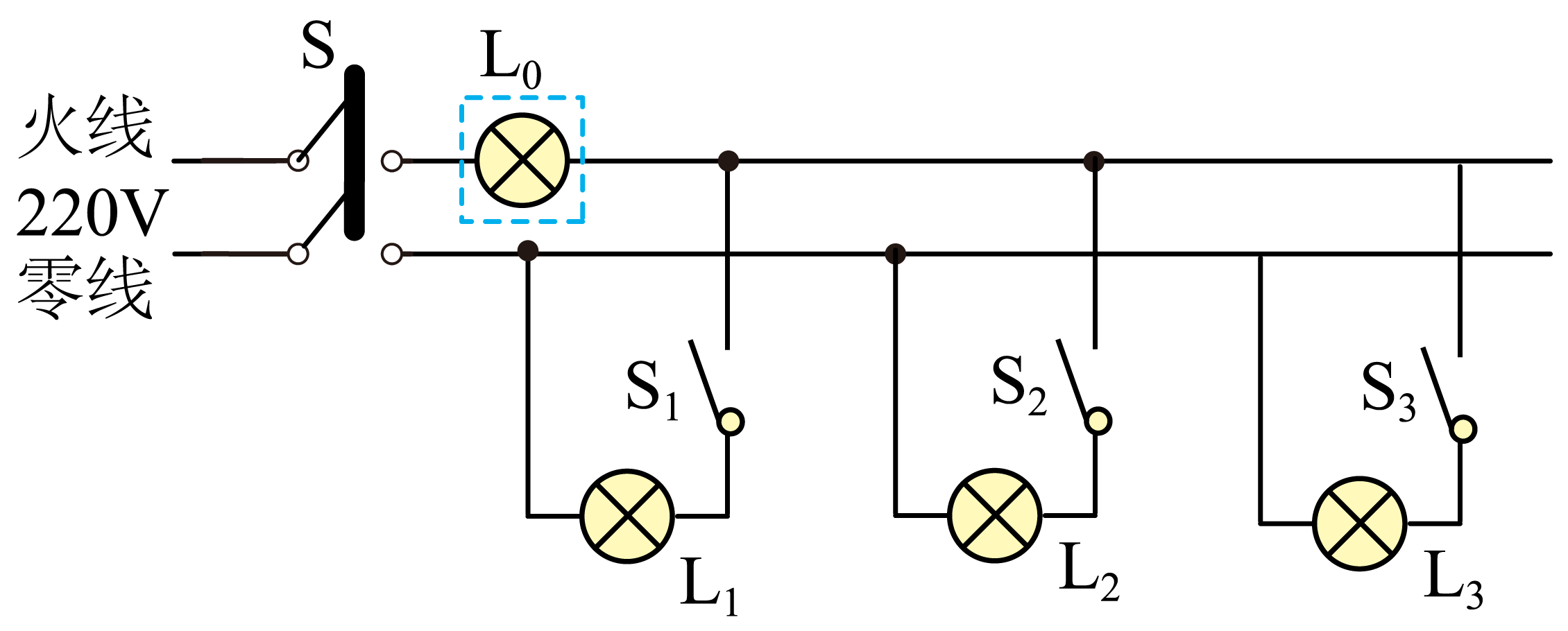

电工师傅常用一只标有“220V 40W”的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，该灯泡L₀正常工作时的电阻为Ω。如图所示。当只闭合S、S₁时，如果L₁短路，则灯L₀（选填“正常发光”、“不亮”或“较暗”），当只闭合S、S₂时，L₀和 L₂都呈暗红色，说明L₂（选填“短路”、“断路”或“正常”）。



按照要求规范作图（作图时请用刻度尺，并把图线画清晰）。

家庭电路中，电风扇和照明灯是（选填“串联”或“并联”）的，用久后扇叶上沾满灰尘，是由于带电体具有的性质。

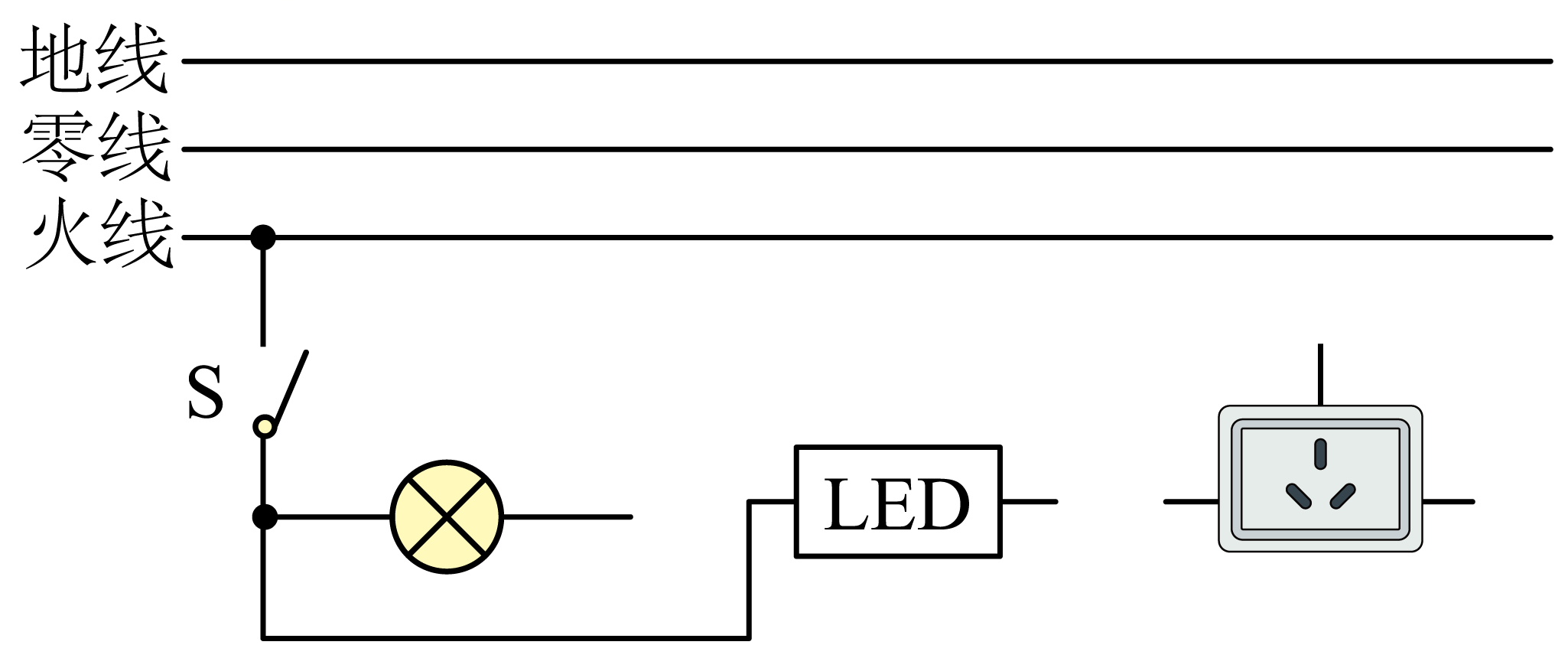

请用笔画线代替导线，将图中的电灯、开关和插座正确接人家庭电路中。

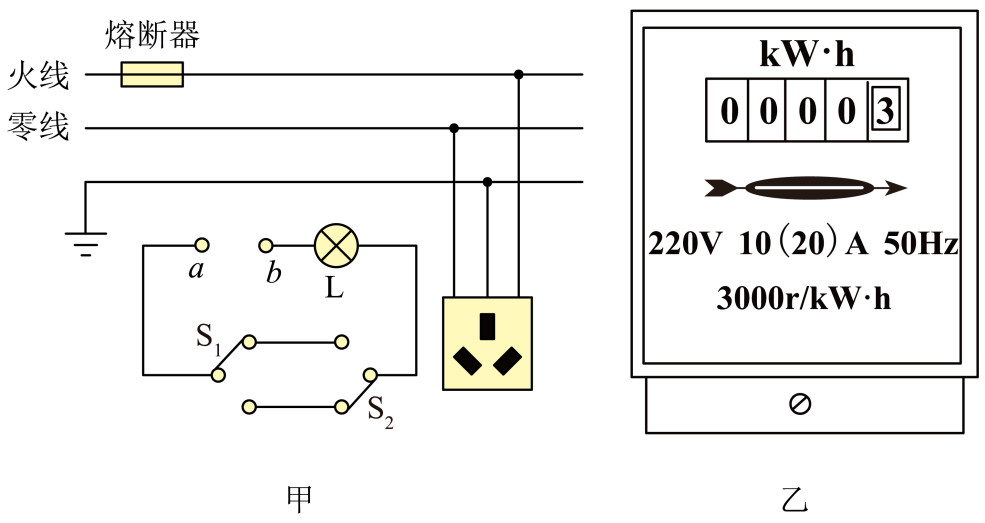

如图甲所示，安装一盏在一楼和二楼都能控制的楼梯灯，S₁和S₂是单刀双掷开关，则a端应该接（选填“火”或“零”）线。如图乙所示的电能表此时的示数为kW·h。
