如图所示为某电热水器的原理示意图，发热体分别由R₀和R组成。S可分别置于“1”挡或“2”挡，则S置于挡时是保温状态；若S接“2”挡时，热水器的功率为1000 W，通电10min消耗的电能是 J。

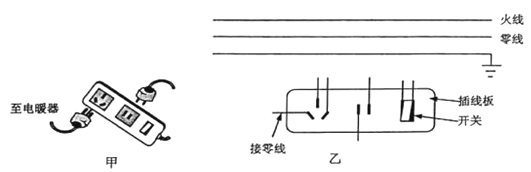

图甲是家用插线板

（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：1插线板上的开关可同时控制两插座的通、断；2开关接通时两插座都能提供220V电压。
（2）把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？

集合了传统高压锅和电饭煲功能于一体的电压力锅，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患，省时节电（比普通电饭锅节电30%以上）．如图某款电压力锅及其铭牌（见表）．

请你计算

额定电压	220V	额定电容	5L
额定功率	1000W	工作压力	50﹣80kPa
工作频率	50Hz	型号	M50

（1）该电压力锅正常工作时的电流多大？
（2）在该电压力锅中装入3kg初温为20℃的水，当加热到120℃时刚好沸腾，则水吸收多少热量？
（3）上述加热水的过程中电压力．锅正常工作了25min．则消耗的电能是多少？
（4）在上述加热水的过程中，该电压力锅的加热效率是多大？

某学校教室共使用了600盏额定功率为40W的日光灯，每天正常照明8小时，每月（按22天计算）消耗电能度．

如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S₁为档位自动控制开关，R₀和R均为电热丝，R₀的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：

某型号电饭锅
额定电压		220V
额定功率	高温烧煮	840W
	低温焖饭
电源频率		50Hz

（1）电饭锅高温烧煮0.5h消耗的电能；
（2）电饭锅低温焖饭时的额定功率；
（3）电热丝R的阻值．

如图是某家用电饭锅的简化电路图，电饭锅工作时有加热和保温两种状态．当开关S闭合时电饭锅处于加热状态，其加热功率为880W，已知R₂=495Ω，求：

（1）电饭锅在加热状态下工作0.1h，消耗的电能是多少焦耳？
（2）电饭锅处于加热状态时，电路中的电流是多大？
（3）电饭锅处于保温状态时的电功率是多大？

如图，电源电压为6V，电阻R₀=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：

（1）当电路中电流最小时，1min内电流通过电阻R₀做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值.

空气污染指数（API﹣Air Pollution Index的英文缩写）是一种反映和评价空气质量的方法，便于直观表征空气质量状况和空气污染的程度．我市某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压12V保持不变．R0=5Ω，当电压表示数为4V时．那么，2 min内R0消耗的电能是J；此时空气质量指数是。

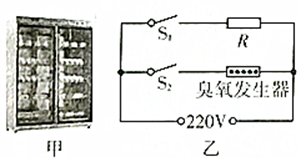

如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙，S₁为温控开关，S₂为门控开关，R为石英加热管。消毒柜的总功率为1250W，臭氧发生器的功率为150W．求：

（1）关闭柜门，门控开关S₂闭合，臭氧发生器工作10 min所消耗的电能。
（2）正常工作时通过石英加热管R的电流和它的阻值。
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，正常工作需要加热多长时间？[c_钢=0.46×10³J/（kg•℃）]。

表为某电烤箱铭牌的部分参数（其中高温档的额定功率模糊不清），其简化电路如图所示，R₁、R₂均为电热丝（电阻不随温度变化），求该电烤箱

额定电压	220V
额定功率	低温档	440W
	中温档	1210W
	高温档

（1）在低温档正常工作时的电流；
（2）中温档正常工作5min消耗的电能；
（3）在高温档正常工作时的额定功率（计算结果保留一位小数）。

如图甲所示，电源电压保持不变，电阻R₂＝10Ω，闭合开关S，电压表V₁、V₂的指针偏转情况完全相同，如图乙所示。则下列说法正确的是（）

A . 电流表A的示数为0.6A B . 电阻R₁的阻值为10Ω C . 电阻R₂的电功率为9W D . 10s内电阻R₁产生的热量为36J

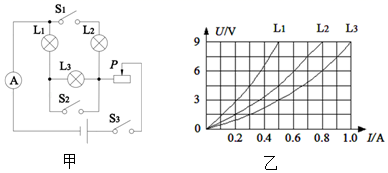

如图甲所示电路中，电源电压恒定不变，三只灯泡分别为：L₁ “9V 4.5W”， L₂ “9V 7.2W”， L₃ “9V 9W”。三只灯泡的 $\text{[math]}$ 图像如图乙所示。状态一：S₃闭合，S₁、S₂断开，调节滑片，电流表的示数为0.5A；状态二：三只开关都闭合，调节滑片，电流表的示数为0.8A。

（1）状态一中，L₃消耗的电功率是多大？
（2）状态二中，5min内灯泡消耗的电能是多少？

如图所示电路中。闭合开关 S 后，灯泡两端电压为 10V，通过灯泡的电流为 0.2A，电压表的示数为 3V，则灯泡 L 的实际功率为。求：

（1）定值电阻 R 的阻值；
（2）整个电路在 1min 内消耗的电能。

下表是某一型号手机的电池铭牌，该电池用于手机待机时间约 $\text{[math]}$ s，若该手机在待机时间内总体看成是正常工作，则它的额定功率是W，在待机时间内消耗的电能为J。

电池型号：N73550/2100

标准电压：3.6V

额定电流：750mA

充电限制电压：4.2V

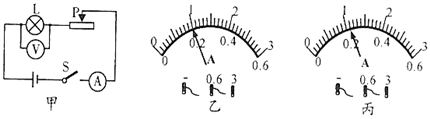

为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变。

（1）如图甲所示，连接电路时开关应处于状态。实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是（选填“电流表与导线”或“灯泡与灯座”）接触不良。
（2）故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示。若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向端（选填“左”或“右”）移动。
（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为A，通电20s小灯泡消耗的电能为J。
（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为W。

如图甲的电路中，电源电压为9V且保持不变，小灯泡标有“6V 6W”的字样，灯泡的电流随电压的变化曲线如图乙所示，求：

（1）小灯泡正常发光时的电阻和电流；
（2）当电流表的示数为0.5A时，小灯泡的电功率；
（3）当电压表的示数为3V时，整个电路在10s内消耗的电能．

有两只灯泡L₁、L₂ ，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）

A . 两灯正常发光时，L₁的电阻较大 B . 两灯并联接入220V的电路，L₁、L₂消耗功率之比是2∶5 C . 两灯串联接入220V的电路，L₂灯更亮 D . 两灯正常发光时，甲消耗的电能比乙多

如图所示，用一个滑动变阻器来调节小灯泡的亮与暗，当滑动变阻器的滑片滑到某一位置时，电压表的示数恰好为2.5V，通过小灯泡的电流为0.3A，此时小灯泡恰好正常发光，已知电源电压为6V。请解答如下问题：（如果除不尽，请保留一位小数。）

（1）小灯泡正常发光时的电阻多大？
（2）小灯泡正常发光时，滑动变阻器需接入电路中的电阻多大？
（3）小灯泡正常发光10min，电流通过小灯泡做多少功？

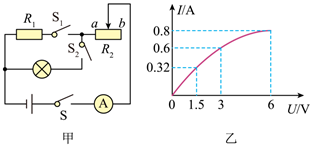

如图甲所示，电源电压不变，R₁=15Ω，变阻器R₂规格为“5Ω 1A”，图乙是灯泡的I-U图像．当R₂的滑片P在b端且只闭合开关 S、S₁时，电流表的示数为0.3A，则电源电压为V，R₁在10s内产生的热量为J；当R₂的滑片P在a端且同时闭合S、S₁、S₂时，灯泡的电阻是Ω；只闭合S、S₂ ， R₂的滑片P在b端时，灯泡的功率为W。

某电饭煲内部电路简图如图甲，S为总开关，S₁为自动控制开关，当S闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求

（1）电阻R₁的功率P₁；
（2）电阻R₂的阻值；
（3）煮饭过程中消耗的电能W。
