电功的计算 知识点题库

某导体的电阻为10欧。10秒内通过导体横截面的电量为3库，则通过导体的电流为 安，电流通过导体做功 焦，若通过导体的电流为0.6安，则该导体的电阻为 欧。

某家用电饭煲的简化电路图如图所示．电源电压是220V，R₁、R₂都是发热电阻．试求：

甲、乙电阻的电流与电压的关系如图所示．如果将甲、乙两个电阻并联在2V的电路中，此时乙的电阻是Ω，通过电源的电流是A，该电路10s内消耗的总电能为J．

某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（   ）

小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：



已知电路中的电流可以用公式I= 来计算，其中Q之通过导体的电荷量（单位库仑，符号C），t为时间．一台半导体收音机听节目10min，通过它干路导线横截面的电荷量为30C，那么通过干路中的电流为A，如果加在其两端电压为6V，电流通过干路所做的功为J．

一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变．求：

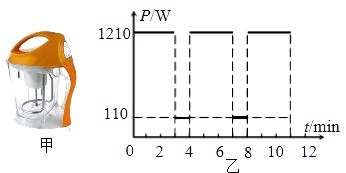

小明家买了一台全自动豆浆机，其部分技术参数如下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆，外部是一个环状加热管（电热丝），用来对豆浆加热（如图甲是豆浆机的机械结构图）．制作豆浆的过程是加热﹣打浆﹣加热﹣打浆﹣加热，加热和打浆交替进行．图乙是该豆浆机做好一次豆浆的p﹣t图象，请根据以上信息解答下列问题：

型号	SYL﹣624
额定电压	220V
频率	50Hz
电动机功率	110W
加热功率	1210W
容量	1000mL

某同学为自己设计了一盏调光灯，其原理如下图所示，已知灯L的规格为”6V3W”（不考虑灯丝电阻的变化），滑动变阻器R的阻值范围为0~12Ω，电源电压恒为6V。

某空调铭牌上标有“220V  2 000W”字样，它正常工作2小时消耗的电能是度。将“6V 3W”和“3V 6W”的两灯串联（灯泡电阻不变），要使其中一盏灯正常发光，则电源电压是V。

小聪家购买了一台“太阳帆”牌太阳能热水器，他看到这款热水器的参数如下：

真空管直径×长度（mm）	70×1800	规格（支管）	15
外形尺寸（mm）	1840×1597×1765	保温层（mm）	60
水箱容量（L）	120	采光面积（m2）	2.0

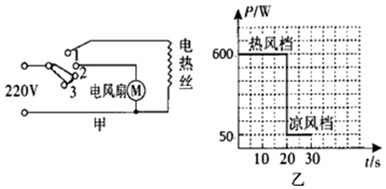

图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风。

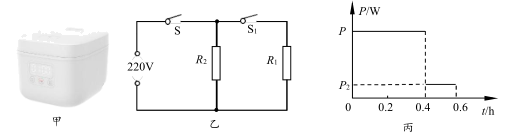

图甲、乙为一款家电饭锅及其简化电路，其中R₁和R₂均为电热丝，开关S、S₁均为自动控制开关，可实现智能化地控制食物在不同时间段的温度。该电饭锅开始焖烧米饭时，开关S和S₁同时闭合，电饭锅处于高功率加热状态，经过一段时间后，开关S₁自动断开， 电饭锅处于低功率保温状态，再经过一段时间后，米饭完全成熟，开关S自动断开。图丙为用该电饭锅焖熟一锅米饭的全过程中，功率随时间变化的图像。已知该电饭锅保温档的功率P₂是110W，电阻R₁的阻值是88Ω，家庭电路的电压U是220V。当该电饭锅正常工作时，求：



甲图是小灯泡L和电阻R 的I−U 图象。将小灯泡 L和电阻R 接入乙图所示电路中，只闭合开关S₁时，小灯泡L 的实际功率为1W。下列说法正确的是（　　）

在图所示的电路中，电源电压不变，灯L标有“6V 3W"字样。当开关S闭合时，灯L正常发光，电流表的示数为0.6A。求：

如图甲所示，某款电热饼铛，图乙为其工作原理电路图， 和 分别为上盘和下盘的发热电阻，已知 。某次烙饼加热和保温时的功率随时间变化关系如图丙，当温度达到200℃时S₁自动断开，再保温2min后，开关S断开。求：

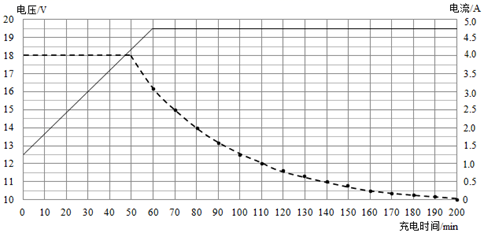

给一电池充电，在电量从零直至充满的过程中，电池电压和充电电流随时间变化的曲线简化后如图所示。根据图像解答下列问题：

图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R₁、R₂均是发热电阻，且R₂的阻值是R₁的4倍．求

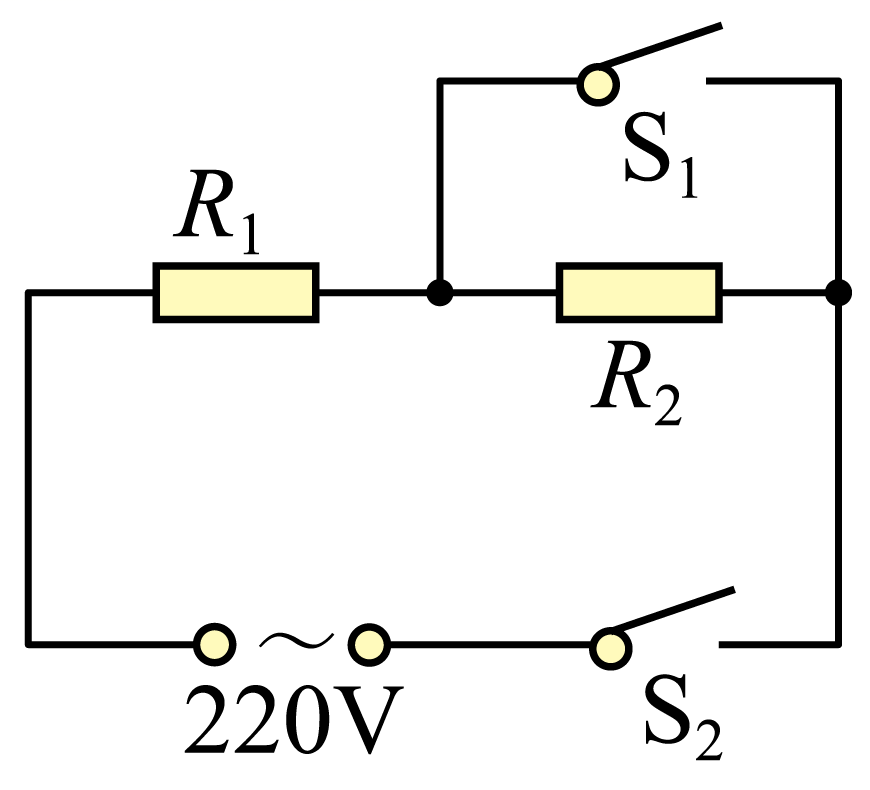

如图所示是一种类型饮水机的工作电路原理图。图中R₁、R₂是发热电阻，S₁是自动控制开关，S₂是电源开关。当饮水机处于加热状态时，电路消耗的功率是500W；当饮水机处于保温状态时，电路消耗的功率是100W。李磊同学对本班的饮水机工作情况作了如下统计：①饮水机平均每天通电10小时；②饮水机平均每天加热和保温的时间之比为1：4；请你根据所学知识帮助李磊同学解决以下问题：

阅读下列短文，回答问题。

直流充电桩

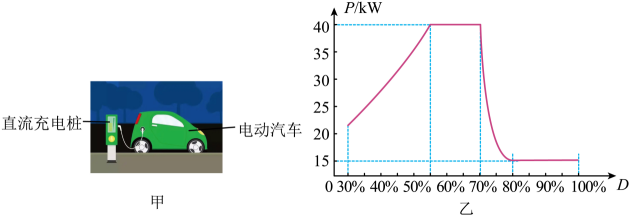

直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。

设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理），充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。

充电电压（V）	充电电流（A）	充电时长（min）	充电度数（kW⋅h）	充电费用（元）
400		45	24.0	28.80
