电阻的并联 知识点题库

一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（ ）

如图所示电路中，已知R₁>R₂ ， 电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是

如图所示的电路中，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片向右滑动时（）

两个电阻并联起来相当于（）

现有几个阻值为10Ω的电阻，电路中需要一个50Ω的电阻，至少应将 个10Ω的电阻 联．

如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱．已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图．



为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（  ）

在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图象可知，元件A的电阻为Ω，将 A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A．

学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干．

【实验过程】电路如图1所示，将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如表．



连接方式	一根	两根串联	三根串联	两根并联	三根并联
电流表读数/A		0.3	0.2	1.2	1.8

回答下列问题：

科学家通过实验发现了电流与电压的关系．将阻值为的两个导体并联后，总电阻 R₁（选填“大于”、“等于”或“小于”），若R₁不变、R₂变大，总阻值将（选填“变大”“不变”或“变小”）．

如图所示，电源电压为9V，且保持不变．滑动变阻器的最大阻值为24Ω，R₀为未知阻值的定值电阻，小灯泡标有“6V 3W”字样，求：

如图（a）、（b）是研究并联电路中电阻特点的实验电路，电路中，电流应从接线柱流入电流表。实验找那个，若用电阻R替代 和 ，应使电流表 的示数与电流表的示数相同（选填“ ”或“ ”），此时需保证（a）、（b）两电路的电源电压。

学校照明电路的总电阻，当  (    )

R₁与R₂的阻值分别为6Ω的12Ω，把它们分别串联和并联后的总电阻分别为R串和R并，则R_串：R_并=（ ）

教室里装有多盏电灯，每多开一盏灯，则教室内电路的（   ）

在图（a）所示的电路中，电阻值均为R，则A、B两点之间的等效电阻R_AB＝。在图（b）所示的有限网络中，每一小段导体的电阻值均为R，则A、B两点之间的等效电阻R_AB＝。

图示电路可以测量未知电阻R_x的阻值。当电压表示数为3.0V时，电流表的示数为0.5A。若考虑到电流表的电阻值R_A为0.1Ω，待测电阻R_x的阻值应为Ω。

如图所示电路，电源电压不变，滑动变阻器的规格为“20 Ω  2 A”，L₁的规格为“10V  5W”，L₂的规格为“15V  15W”，不考虑温度对灯丝电阻的影响。只闭合开关S，当滑动变阻器接入电路的阻值为4Ω时，灯泡L₁正常发光。

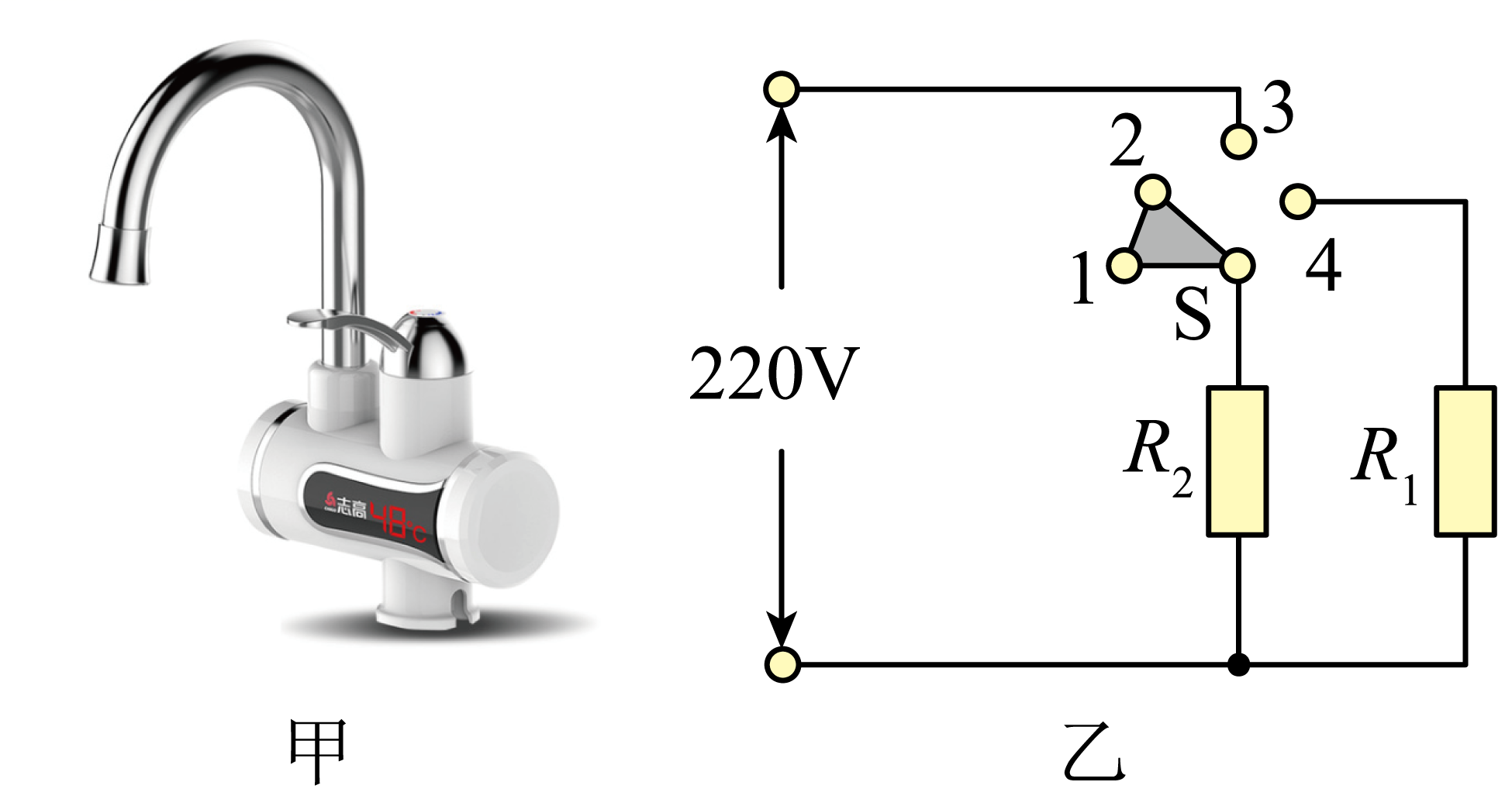

如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R₁和R₂是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（   ）

如图所示的电路，电源电压保持不变，闭合开关S、S₁ ， 断开开关S₂ ， 在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变化范围是0.4～1.2A，则电源电压是 V；闭合开关S、S₂ ， 断开开关S₁ ， 当滑动变阻器的滑片从a端移动到中点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4：3，则小灯泡L的额定功率是 W。（不计温度对灯丝电阻的影响）
