电阻的并联 知识点题库

在如图所示电路中，电源电压保持不变。当电键S由断开到闭合后，正确的判断是


如图所示的电路中，三只灯泡的电阻均为10Ω。当开关S、S₁、S₂均闭合时，灯泡 并联，此时电流表测的是 中的电流，连入电路的总电阻为 。

一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（  ）

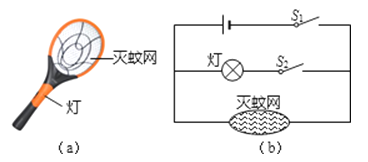

如图（a）所示的电蚊拍，具有灭蚊和照明功能，电路设计简化为如图（b）所示．只有灭蚊网通电起到灭蚊作用时，需要闭合的电键是 ．若只有灭蚊网工作时电路中的总电阻为R，灭蚊网与灯同时工作时电路中的总电阻为R′，则R R′（选填“大于”、“等于”或“小于”）．若电蚊拍工作电压为4伏，通过灯的电流为0.3安，通电10秒钟，小灯消耗的电能为 焦．

若需要一个12Ω的定值电阻，现在只有5Ω，10Ω，20Ω，30Ω的定值电阻各一个，则可以把一个20Ω和一个 Ω的定值电阻 联起来当作12Ω的定值电阻使用．

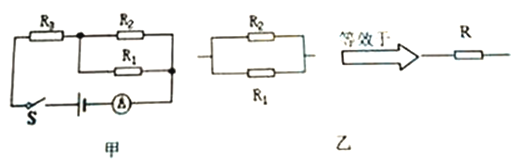

“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可以等效为R₁与R₂先并联（如图乙，并联的总电阻R）再与R₃串联．已知图甲中电源电压为3V，R₁=2Ω，R₂=3Ω，R₃=0.8Ω．请根据这个思路，完成如下计算：

（1）R₁与R₂并联的总电阻．

（2）开关闭合后电流表的示数．

（3）整个电路消耗的总电功率．

一个滑动变器的最大阻值为50Ω，当它与另一个阻值为50Ω的电阻并联时，其总电阻的变化范围为（　　）

在如图所示的电路中，电阻R₂＜R₁ ， 若保持电路的总电流不变，那么为了使通过R₁的电流稍增大一点，可采用的措施是（　　）

如图所示，电源电压不变．将定值电阻R₁和R₂串联后接在电源上，R₁消耗的功率为3W，R₂消耗的功率为6W，则R₁=R₂；若将它们并联后仍接在该电源上，则电路消耗的总功率为 W．

电阻R₁、R₂、R₃并联在电路中，通过它们的电流强度分别为0.1A、0.2A、0.3A，则三电阻阻值之比为（   ）

有两个阻值不同的电阻R₁和R₂ ， 它们串联时的总电阻是并联时的总电阻的n倍，那么n的取值范围是（   ）

上海地区家庭电路中，电压为伏，教室里的日光灯与电风扇是连接（选填“串联”或“并联”），教室里工作的用电器越多，电路的总电阻越，它们工作时的用电量用表测量。

将电阻R与5欧的电阻并联后总电阻小于1欧，下列判断正确的是（   ）

有两个阻值不同的定值电阻R₁、R₂ ， 它们的电流随电压变化的I﹣U图线如图所示．如果R₁、R₂串联后的总电阻为R_串 ， 并联后的总电阻为R_并 ， 则关于R_串、R_并的I﹣U图线所在的区域，下列说法中正确的是（   ）

两个固定电阻R₁R₂的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。

如图所示的电路中，电阻R₁的阻值为10Ω。闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A，求:

下列关于物理概念的说法中，正确的是（   ）

如图所示的电路中，电源电压保持不变，灯泡上标有“6V  3.6W”（忽略温度对灯泡电阻的影响）当只闭合开关S₁ ， 滑动变阻器的滑片P在最右端时，滑动变阻器两端的电压为U₁ ， R₂消耗的功率为P₂；接着将滑片移到最左端，再闭合开关S₃ ， 此时R₂消耗的功率为P₂´，电流表的示数变化了0.7A；当只闭合开关S₂、S₃ ， 滑片P在中点时，此时电压表的示数是3V，滑动变阻器两端的电压为U₁´。已知U₁：U₁´=4：3，P₂：P₂´=1：9，求：

用4个10Ω的电阻可组成阻值最大为Ω的电阻，也可组成阻值最小为Ω的电阻。

如图所示，首先闭合S，然后再闭合S₁ ， 则下列说法正确的是（   ）
