“引体向上”是近年来各地体育中考新设的男生考核体育锻炼项目，如图所示，为了尽可能正确地估测某位同学引体向上运动的功率时，下列需要测量的物理量正确的是（　　）

①人体的质量m；②单杠的高度H； ③每次身体上升的高度h； ④做引体向上的时间t；⑤引体向上的次数n；⑥n次引体向上的总时间T．

A . ①②④ B . ①③④ C . ①③⑤⑥ D . ①②⑤⑥

测“灯泡的功率”的实验中，所用的实验器材有0﹣15V的学生电源，额定电压为2.5V的灯泡，规格为“60Ω 2A”的滑动变阻器以及电压表、电流表、开关和导线。

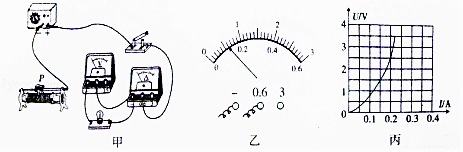

（1）如图甲所示，将电源电压调到3V，请你用笔画线代替导线将实物电路连接完整，要求闭合开关后，滑片向右移动，灯泡变亮。
（2）连好电路闭合开关后，发现灯泡不发光，电压表指针满偏，电流表的指针几乎没动，则原因是。
（3）排除故障后闭合开关、移动滑片使灯泡两端的电压为1.3V，此时电流表的示数如图乙所示，为A；要测得灯泡的额定功率，应将滑片向（选填“左”或“右”）端滑动。
（4）通过移动滑片，分别记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的U﹣I图象，根据图象提供的信息，可计算出灯泡的额定功率是W。
【拓展】实验结束后，小明将灯泡换成定值电阻，将学生电源调到15V，通过更换三个不同的电阻（10Ω、20Ω、30Ω）来探究电流与电阻的关系，用20Ω的电阻替换10Ω的电阻后，为了保证定值电阻两端的电压不变，应使滑动变阻器连人电路的阻值（选填“变大”或“变小”）；为了顺利完成这三次实验，定值电阻两端的电压最小为V。
