滑轮组的设计与组装 知识点题库

在图中画出最省力的绕绳方法．

下列各图与图示说明相符的是（　　）

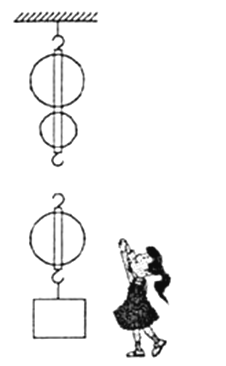

图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．



完成下列作图：

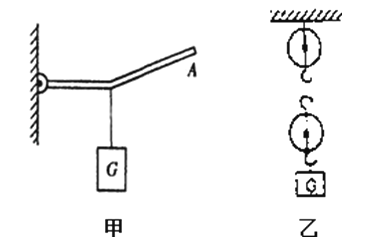

（1）图甲是一杠杆图，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂．

（2）图乙是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．



如图1所示，用弹簧测力计拉着绳子利用滑轮组将重3N的物体匀速提升0.5m．

如图所示，画出滑轮组最省力的绕法．

小华站在地上，用如图所示滑轮组将重400N的木箱吊到高度为3m阳台上．不计绳重、动滑轮重和摩擦．

巧妙地使用滑轮组可以实现（   ）

根据要求作图：

一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。



将图中的定滑轮和动滑轮绕制最为省力的滑轮组．

如图所示，工人用滑轮组提升重 的物体，所用的拉力为 ，方向向下，物体在 内匀速上升 ．

请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人往下拉绳使重物升起。现在用这个装置将重为400N的货物竖直匀速提高了2m，他所做的有用功是J，已知该滑轮组的机械效率为80%，工人的拉力是N．要提高该滑轮组的机械效率，你的方法是。

在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．

利用图中的滑轮组装成最省力的滑轮组用来提升重物，请画出绕绳方法。



完成下列作图

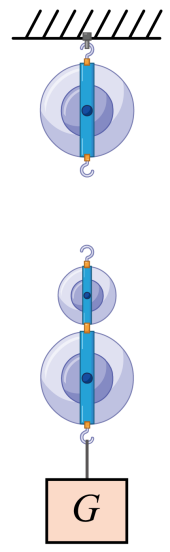

若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。

画出题图中滑轮组最省力的绕法。
