第三节 技术设计的一般过程和方法 知识点题库

18岁的高三学生周浩发现市场上存在“注水肉”现象．经过一年多的努力，设计发明了一种测定仪器，只要往肉里一插，马上就让“注水肉”现形．他的根据是肉和水都是导电体，但导电率不同．他边试验边改进，最终制作出了这台测试仪。试分析他主要经历了哪些设计环节（   ）

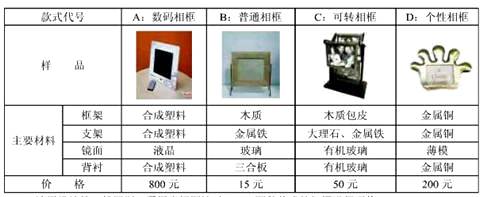

相框是人们生活中的装饰用品，下表中，列出A、B、C、D四种市场上不同款式的相框及其组成的主要材料与价格，请认真观察、阅读，回答下列问题

设计一款实用、漂亮、笔筒，既能放置圆珠笔、橡皮、小刀、圆规等学习用品，还能放置自己的学习卡片。自选材料及工具完成以下任务。（例如：可以选择生活中常见的木工板、三合板、塑料板、饮料瓶、易拉罐以及胶水、小铁钉等材料）

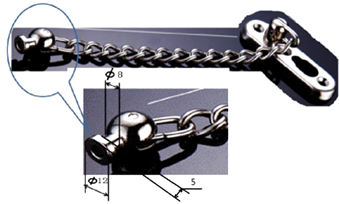

如图所示为普通宾馆的房间门，门上装有门锁。在门锁的上方 A 处通常会装一个门扣，当门扣扣合，门锁打开时，房内的人可以通过打开的门缝了解外人，同时可以防止外人未经同意强行闯入。门扣由两部分组成，其中一部分安装在门框上，如右上图所示。使用时，通过链头与另一部分连接扣合，链头尺寸如右下图所示。根据上述功能描述，现提供钢板若干，请你设计门扣的另一部分（即安装在门板上部分），要求如下：



A.设计的结构与给定的链头能轻松扣合与打开；

B.门扣要有足够的强度。

请根据上述设计要求，完成以下任务：

如图所示为小陶同学设计的智能小车，超声波传感器需要通过支架固定在车身上，并保持探头水平向前的状态(如图甲所示)，请你帮助他继续完成设计，在虚框位置设计一款超声波传感器支架，超声波传感器的尺寸规格如图乙所示，制作支架的材料为厚度2mm的铝板，其他配件自选。设计要求如下：

A．超声波传感器与支架的连接牢固可靠，车子变速时不易掉落

B．支架与车身之间采用直径为2mm的螺栓螺母连接，车身的宽度为70mm，并预留安装孔；

C．支架不能遮挡住超声波传感器前方的发送器与接收器；

D．超声波传感器与车身之间的距离为20mm。

如图所示是一款可向任何方向移动的磁悬浮球形轮胎，该轮胎采用3D打印技术制造，胎面形状像脑珊瑚，表面花纹可以实现私人定制，它与车身连接采用磁悬浮技术，悬浮在车身下方，不受传统螺栓的限制，可以向任何方向移动，方便横向停车，还能加速运转和防止车辆打滑。下列说法不正确的是（  ）

沃尔沃最近推出了一款便携式充气儿童安全座椅，下列关于该产品的设计分析与评价不正确的是（  ）

如图所示是一款手机移动电源，除了可以给手机等数码设备随时随地充电，它还有一小块LCD显示屏，能准确显示移动电源自身的剩余电量，从人机关系角度分析，以下有关手机移动电源显示屏的设计说法正确的是（  ）

据有关报道称，经统计各色汽车中遭遇车祸率最高的是棕色车子，那么你认为这种车子颜色，在制造设计方案时，设计人员在下列哪一方面可能做的不够（  ）

小明从网上购买放在共享单车上使用的儿童座椅，如图(a)所示，在收纳时，发现脚蹬与底座用 Φ6 的螺栓螺母连接如图(b),不能调节脚蹬高度。现请你帮小明设计一连接件连接脚蹬与底座，实现折叠，设计要求如下：

⑴脚蹬能调节高度，调节范围10cm；

⑵脚蹬能向底座水平方向折叠；

⑶脚蹬在使用时能固定，不能摇晃；

⑷提供材料3mm厚的钢板。

请根据描述和设计要求完成以下任务：

如图所示是一款无人机自拍神器，可用于旅游观光等活动拍摄，从人机关系的角度分析，下列说法中正确的是（   ）

如图所示为教室桌椅设计及摆放尺寸，下列说法中，不正确的是（    ）

如图所示是一款多功能便携烧水杯。以下说法中，不正确的是（    ）

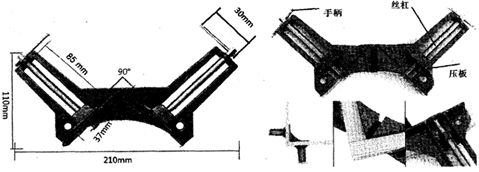

如图所示为90度木工直角夹，通过转动手柄可将两根木条按直角固定，方便加工。

盘山公路的转弯处，一般安装如图所示的凸面镜，便于司机和行人观察转弯处的情况。从人机关系角度分析，主要考虑了(　　)。

单向接口的USB插入时需确认接口方向，使用时较麻烦，双向接口USB可以解决这个问题。下列说法中不正确的是（    ）。

如图所示是一款平衡车，从人机关系的角度，下列分析中正确的是（    ）

某小区为加强安保，购买了一批摄像头。如图所示，摄像头已与固定杆连好，固定杆直径为50mm，固定杆上有两个安装孔，直径为8mm，孔距为50mm。现在需要设计连接件，将固定杆安装到墙上，具体要求如下：

A．连接件与墙壁可靠固定；

B．固定杆能够从水平位置向下旋转45度，并且能连续调节，可靠固定；

C．连接件材料为3mm厚的钢板。

根据描述和设计要求完成以下任务。

如图1所示为小明设计的高铁检票口结构示意图，主要由检票口、门闸柜、门闸板等部分组成。检票口门闸在每一次检票成功之后放行一次。门闸板驱动部分（如图2）由装在门闸柜内部的导轨及门闸板构成，门闸板的伸出和收回由电机（如图3）驱动，请你根据题目要求帮助小明设计电机与门闸板的机械传动部分，设计要求如下：

A．传动部分能带动门闸板左右移动，实现门闸板的伸出和收回；

B．采用小型减速电机驱动，要求电机转动一圈完成一次伸出和收回；

C．门闸板从门闸柜伸出的长度至少30cm；

D．材料自选。

图1

图2

图3

小明阅读报刊新闻，现部分方舱医院的病床设计存在不足，如图1 所示的病床一端的床板升起来，辅助病人坐立方便用餐。小明发现可以通过摇柄的顺转或逆转来实现床板的升降，同时他也发现有人反映在摇动过程中比较费力，于是他想用电动机带动升降装置，实现床板的升降，用遥控开关来控制电机的正转和反转。请你帮助小明设计该装置的机械部分，病床的简单示意图如图2所示，床板撑起结构的连接处是直径3cm的钢管，端头有直径是6mm的安装孔，电机安装位置和电机轴的截面（直径为8mm）如图所示，设计要求如下：

装置安装在床的下方，升起后的角度在0-80°，下降后床板放平；装置升起后具有一定的强度和稳定性；采用小型减速电机驱动，通过电机的正转或反转实现装置的上升（按正转按钮）或下降（按反转按钮），按钮松开停止；不得对原来的部位进行操作；材料自选。
