二 常见的设计图样 知识点题库

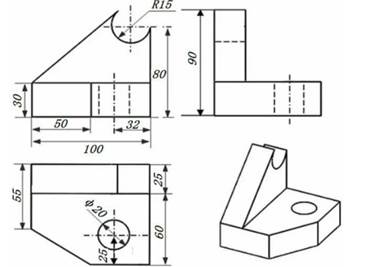

请补全三视图中所缺的三条图线(超过三条图线倒扣分)

如图是轴承套的加工图，此图表达采用的技术语言是（  ）

​​

请补全三视图中所缺的3条图线。

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

如图a所示的是某个零件。小明在通用技术实践课上将钢块加工成这个零件，在加工过程中需要以下环节：A .钻孔；B .划线；C .锉削；D .冲眼；E .锯割。

请分析该零件的加工环节，回答以下问题：

图中多标的尺寸共有(  )

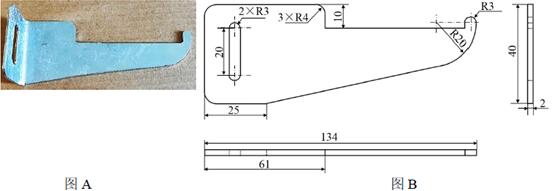

小明双十一在网上买了一个取暖设备，但收到货后发现少一个如图A所示的挂钩，于是他找来了厚度为2mm的金属片打算自己制作，所有圆弧与直线交界处均为光滑过度，请完成以下小题。

如图甲所示为木质方凳，已知凳脚与横挡间采用榫卯连接，凳脚与横挡的截面大小均为：40mm×40mm。现连接横挡A与凳脚间的头因故断裂，图乙所示是横挡A锯掉两端榫头后的形状尺寸。请你设计横挡A与凳脚间的连接件，将凳子修复，主要材料是：长宽为100mm×120m、厚度为3m的钢板，辅助材料自选。设计要求如下：

A．能可靠连接横挡和凳脚，横挡A可承受一定大小竖直方向的作用力；

B．不能改变横挡A及凳脚的形状和尺寸；

C．不影响凳子的美观。

请根据描述和设计要求完成以下任务：

小明看到妈妈年糕切片用的是下图所示的设备切年糕片，把大量的年糕切片非常辛苦。于是小明想设计一款电动年糕切片机来代替该设备。请你帮小明设计该切片机的机械部分，设计要求如下：

①通过小型减速电机驱动，电机朝一个方向转动可以使刀片上下运动，把年糕切成片；

②刀片升降高度不小于60mm；

③该装置具有一定的稳定性和强度；

④材料自选。 请完成以下任务：

新学期开学后，学校篮球社要招收新同学。老师给小明布置了任务，让其制作一个用来放置招新展示板的展示架。小明查阅资料后，用空心方钢管（外形38×38mm）和2mm厚的薄钢板制作了一个展示架来放置招新展示板（如图1），使用中发现展示板角度不能调节（只能竖直），现准备重新设计一个具有角度可调的展示架。请你帮助小明在原展示架基础上重新设计（原展示架相关尺寸见图2），设计要求如下：



A .展示板（厚5mm）放置在展示架上稳定可靠，且可调任意角度；

B .可以放置高度在60-100mm间的展示板；

C .整体结构稳定性好，不容易翻倒；

D .材料及连接件自选。

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线

下图某零件机械加工图的一部分，尺寸标注错误的是（    ）

如图所示是某零件的加工图样，据此完成下面小题。

如图所示走小明绘制的某工件的图样，请完成下面小题。

请根据下图完成下面小题

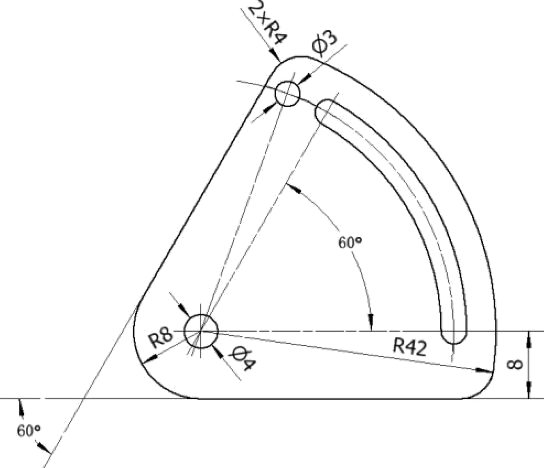

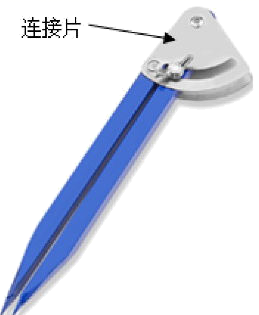

如图所示工具由于其连接片在使用中损坏了，现需要利用2mm厚的钢板来制作该连接片。

如图a所示是医用护理活动床。床架上装配多块活动床板，其中位于中段的A、B、C三块床板构成左右侧翻机构，通过A、C两块床板绕B床板翻转辅助医护人员为患者翻身。请设计一个控制床板侧翻电动装置的机械部分，具体细节如图b，设计要求如下：

①能将床板向上翻起和放下，翻转角度可达60° ；

②装置牢固，具有一定的承重能力；

③床板下侧及床架上边均已加工安装孔；

④采用伸缩液压杆驱动。

请帮助完成该机械装置的设计，完成以下任务：

如图1所示是普通的的学习桌，使用时桌面上的书本、文具等摆放零乱占地方，小明准备用图2中的台板，固定在书桌上，台板与书桌间竖直放置书本，台板上面放文具。已知台板下部钢管尺寸为（直径×长度）Φ25mm×190mm，书桌面板厚度为20mm，书的高度为185～295mm。请你帮助小明设计一个连接件将台板固定在书桌后面的面板上，制作连接件的材料为钢材，配件自选。设计要求如下：

图 1

图 2

A、连接件上端与台板的钢管相连接，下端固定在书桌后面的面板上

B、台板高度位置能连续调节，调节方便、固定可靠

C、竖直放置的书本取放方便；

D、不允许对书桌面板和钢管钻孔，连接件安装、拆卸方便

E、连接件具有足够的强度，结构简单。

请根据描述和设计要求完成以下任务：
