一 设计中的人机关系 知识点题库

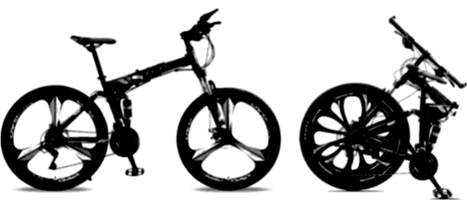

（1） 设计时，提出了以下要求，其中分别从物、环境的角度考虑的是、(在“A ．采用轻质材料制作；B ．鞍座高度可调；C ．采用铰连接，实现折叠功能；D ．采用山地车专用粗胎”中选择合适的选项，将序号填入横线处)；

（2） 鞍座高度可调，主要是考虑(在“A ．人的动态尺寸；B ．人的静态尺寸”中选择合适的选项，将序号填入横线处)

（3） 打开快拆装置，即可折叠自行车，实现了人机关系的目标（在“A ．高效；B ．健康；C ．舒适；D ．安全”中选择合适的选项，将序号填入横线处）

（4） 为了提高自行车的质量，需要对自行车进行优化，以下属于优化的约束条件的是(在“A ．设计者的技术水平；B ．制作工艺；C ．使用的材料；D ．自行车行业标准”中选择合适的选项，将序号填写在横线处)；

（5） 设计该折叠自行车时，既要考虑成本，也要考虑质量和销量，这体现了系统分析的原则(在“A ．整体性；B ．相关性；C ．科学性；D ．综合性”中选择合适的选项，将序号填写在横线处)

（1） 自行车有多个调节旋钮，调节目的是从人的静态尺寸方面考虑的是 (在A . 调节旋钮1； B . 调节旋钮2； C . 调节旋钮3； D . 调节旋钮4中选择，将序号填入横线处)

（2） 车架上筋板的设计是为了( 在A . 提高车架的强度；B . 提高自行车的稳定性；C . 提高骑行时的舒适度中选择一项，将序号填入横线处)

（3） 鞍座的高度调高后，把手的高度也要适当调高，从系统的角度分析体现了系统的 ( 在A . 动态性； B . 目的性；C . 相关性；D . 环境适应性中选择一项，将序号填入横线处)

（4） 小明有一个淘气的小弟弟，总喜欢在旁边转悠，因此需要给飞轮加一个防护罩，以下设计方案中防护罩位置最合理的是        。

（5） 使用一段时间后决定对自行车进行优化，加装一个心率监测显示系统，实时监测锻炼情况，心率感应传感器应安装在(在A . 把手上；B . 鞍座上；C . 脚蹬上；D . 飞轮上中选择一项，将序号填入横线处)

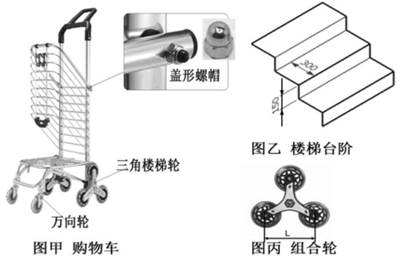

（1） 小明家所在的楼梯台阶尺寸如图乙所示，组合轮轮距L（图丙）大小会影响手拉车上下楼梯的使用效果。小明选择的组合轮轮距最合适的是（在 A ．12cm；B ．15cm；C ．18cm；D ．30cm 中选择合适的选项，将序号填入横线处）；

（2） 从人机关系的角度来看，此处使用盖形螺帽主要是为了（在 A ．方便安装从而实现高效目标；B ．圆形手感好从而实现舒适目标；C ．圆弧外形从而实现安全目标中选择合适的选项，将序号填入横线处）；

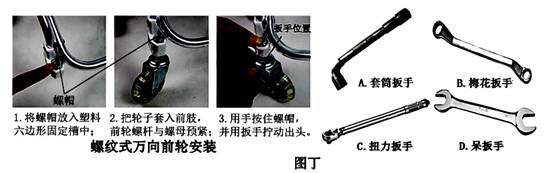

（3） 小明收到货物后需要对购物车按图丁所示流程图进行组装，以下扳手规格均符合安装要求，他应选用的扳手为（在 A ．套筒扳手；B ．梅花扳手；C ．扭力扳手；D ．呆扳手中选择合适的选项，将序号填入横线处）；用扳手拧动时应拧动（在A ．顺时针；B ．逆时针中选择合适的选项，将序号填入横线处）；

（4） 购物车由买家自行组装的设计方式，体现了设计的（在 A ．实用原则；B ．创新原则；C ．经济原则；D ．技术规范原则中选择合适的选项，将序号填入横线处）；

（5） 采用组合轮后，能使购物车具有更好的（在A ．相关性；B ．环境适应性；C．动态性中选择合适的选项，将序号填入横线处）。

（1） 从人机关系的角度分析，该炒锅火红点的设计没有涉及的目标是（在A . 高效；B .健康；C . 安全中选择合适的选项，将序号填入下划线处）；

（2） 根据设计分析的知识，下列设计中是从“环境”角度考虑的是（在A . 设计可视锅盖；B . 采用磁力聚能环锅底；C . 装配宽厚电木手把中选择合适的选项，将序号填入下划线处）；

（3） 下列连接方式中，最适合用于锅体与手柄连接的是（在A . 沉头铆钉；B .沉头螺丝；C . 烙铁锡焊中选择合适的选项，将序号填入下划线处）；

（4） 在使用过程中，手柄是炒锅受力最多、最大的部件，极易损坏。一次研究性学习活动中，某学习小组设计了如图b所示的手柄。下列尺寸中，仅考虑了静态尺寸的是（在A . 8；B．98；C . R45；D . Ф28中选择合适的选项，将序号填入下划线处）；从设计的一般过程分析，研究性学习小组所做事项应该属于阶段（在A . 信息收集；B . 设计分析；C . 方案呈现；D . 绘制图样；E . 测试评估中选择合适的选项，将序号填入在下划线处）；

（5） 另一研究性学习小组设计了如图c所示的手柄金属部分。在实践室中，制作该零件，合适的流程是（在A ．划线→钻孔→锯割→锉削→弯折；B ．划线→锯割→钻孔→锉削→弯折；C ．划线→钻孔→锉削→锯割→弯折中选择合适的选项，将序号填入在下划线处）。

（1） 设计时，下列尺寸可以不考虑的是(在“A .1200；B .60；C .100”中选择合适的选项，将序号填入横线处)；

（2） ①画出设计草图(重点表达你的设计，门不需要全部画出，涉及到的部分用简单线条表示，电机及支架画一个方块代表即可)，必要时可用文字说明；

②在设计草图上标注主要尺寸；

（3） 小明在装置的机械部分和电路部分制作完成并安装后进行了试验，其中不合理的是 (在“A .分别输入开、关门信号，观察双门能否正常同时开启和关闭：B .在关门过程中，施加大于150N的力阻止关门，观察门是否停止关闭； C .在机械装置上施加一定的力，观察装置安装是否牢固”中选择合适的选项，将序号填入横线处)；

（4） 试验后，小明发现开关]时门扇振动大，下列不可能导致出现该问题的原因是 (在“A .门滑轮磨损严重；B .门导轨变形或发生松动偏斜：C .地坎中的滑槽积尘过多或有杂物，妨碍门的滑行；D .电机转速不稳定”中选择合适的选项，将序号填入横线处)

（1） 合理的装配流程为：F→→→B→→→G(在横线处填写装配环节的序号)。

（2） 以下事例体现系统动态性的是(在A .在顶部凸轮作用下气门向下运动，气门打开空气通过气道进入气缸，在弹簧的作用下气门闭合封住气缸。B .因为零件磨损，发动机气门机构之间配合产生了间隙，会造成发动机的气门响。C .因为气缸燃烧室中温度较高，因此气门需要采用耐热合金钢制造中选择合适的一项，将序号填写在横线处)

（3） 弹簧的弹力较大，为方便拆装，人们设计如图丙所示气门弹簧拆装工具，利用杠杆原理将弹簧压下，方便气门锁夹的取出。关于该设计主要实现人机关系中的(在A .高效；B .健康；C .舒适；D .安全中选择合适的一项，将序号填写在横线处)目标。

（1） 构恩该装置机械部分的方案时，可以不考虑的因素是(A .盖板的质量；B .桌子的高度；C .电机轴的形状；D .电机和直板的距离)；

（2） 若通过按键控制盖板转动，则盖板转动速度要适中。速度太慢，等待时间较长；速度过快，不容易让盖板转到合适角度。这实现了人机关系的 (A .舒适目标；B .高效目标；C .安全目标)；

（3） 画出该装置机械部分的设计草图，必要时用文字说明；在设计草图上标注主要尺寸。

（4） 小明制作好模型后，想对该装进行技术试验，以下技术试验最不需要的是(A .打开电机，观察盖板能否在90°和120°角度固定；B .关闭电机，用测力计不断对盖板施加水平方向的外力，记录盖板和显示屏不被破坏的最大外力；C .打开电机，让盖板关闭，观察关闭后盖板是否和桌面齐平)。
