6 互感和自感知识点题库

如图电路中，P、Q两灯相同，电感线圈L的电阻不计，则( )

A . 当开关S由闭合突然断开的瞬间，P立即熄灭，Q过一会才熄灭 B . 当开关S由断开突然接通的瞬间，P、Q同时达到正常发光 C . 当开关S由闭合突然断开的瞬间，通过P的电流从右向左 D . 当开关S由闭合突然断开的瞬间，通过Q的电流与原来方向相反

如图所示，电源是两节普通1号干电池串联组成，电池组内阻约为0.2Ω，D是额定电压为2.5V、额定电流为0.3A的手电筒用的小灯泡，L是电阻约为1Ω左右自感线系数很大的线圈，闭合开关s，看到的现象是（）

A . 灯D过一会儿逐渐变亮 B . 灯D立即发光，且亮度不变 C . 灯D开始正常发光，然后变得较暗 D . 灯D开始发很强的光，然后变为正常发光

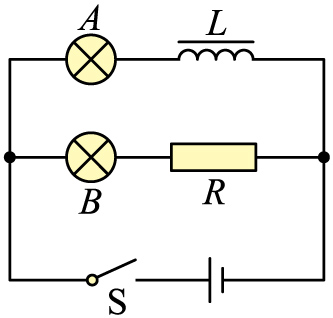

如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，A和B是两个参数相同的灯泡，若将开关S闭合，等灯泡亮度稳定后，再断开开关S，则（）

A . 开关S闭合时，灯泡A比B先亮 B . 开关S闭合时，灯泡A，B同时亮，最后一样亮 C . 开关S闭合后，灯泡A逐渐熄灭，灯泡B逐渐变亮，最后保持不变 D . 开关S断开瞬间，A，B闪亮一下逐渐熄灭

如图所示，L为一个带铁芯的线圈，R是纯电阻，两支路的直流电阻相等，那么在接通和断开开关瞬间，两表的读数I₁和I₂的大小关系分别是（）

A . I₁＜I₂ ， I₁＞I₂ B . I₁＞I₂ ， I₁＜I₂ C . I₁＜I₂ ， I₁=I₂ D . I₁=I₂ ， I₁＜I₂

日光灯电路主要由镇流器、启动器和灯管组成，下列说法正确的是（）

A . 日光灯点燃后，启动器不再起作用，可以将启动器去掉 B . 日光灯点燃后，使镇流器短路，日光灯仍能正常发光，并能降低电能的消耗 C . 日光灯的电源可以是交流电源，也可以是直流电源 D . 日光灯点燃后发出的是紫外线

如图所示电路中，灯L_A、L_B完全相同，带铁芯的线圈L的电阻可忽略，则（）

A . S闭合瞬间，L_A、L_B同时发光，接着L_A熄灭，L_B更亮 B . S闭合瞬间，L_A不亮，L_B立即亮 C . S闭合瞬间，L_A、L_B都不立即亮 D . 稳定后再断开S的瞬间，L_B不能立即熄灭

在如图所示的电路中，ab为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关；关于两灯泡点亮和熄灭的下列说法正确的是（）

A . 断开开关，a逐渐熄灭、b先变得更亮后再与a同时熄灭 B . 断开开关，b逐渐熄灭、a先变得更亮后再与b同时熄灭 C . 合上开关，a先亮，b后亮；稳定后a、b一样亮 D . 合上开关，b先亮，a后亮；稳定后b比a更亮一些

在如图所示的电路中，S闭合时流过电感线圈的电流是2 A，流过灯泡的电流是1 A，将S突然断开，则S断开前后，能正确反映流过灯泡的电流I随时间t变化的图线是图中的（）

A .

B .

C .

D .

演示自感现象的实验电路图如图所示。L是自感线圈，A₁、A₂是规格相同的灯泡，R的阻值与L的直流电阻阻值相同。当开关S由断开到合上时，观察到的自感现象是，最后达到同样亮。

如图所示电路中，A₁、A₂是两只相同的电流表，电感线圈L的直流电阻与电阻R阻值相等，下面判断正确的是（）

A . 开关S接通的瞬间，电流表A₁的读数大于A₂的读数 B . 开关S接通的瞬间，电流表A₁的读数小于A₂的读数 C . 开关S接通电路稳定后再断开的瞬间，电流表A₁的读数大于A₂的读数 D . 开关S接通电路稳定后再断开的瞬间，电流表A₁的读数小于A₂的读数

一金属圆环用绝缘细绳悬挂，忽略空气阻力，圆环可做等幅摆动，若在圆环正下方放置一条形磁铁如图所示，圆环将如何运动．

如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，下列说法中正确的是（）

A . 电键S闭合瞬间，B灯先亮，A灯逐渐变亮 B . 电键S闭合瞬间，B灯亮，A灯不亮 C . 断开电键S的瞬间，A，B灯同时熄灭 D . 断开电键S的瞬间，B灯立即熄灭，A灯突然亮一下再熄灭

如图所示的电路中，A、B是两个相同的小灯泡．L是一个带铁芯的线圈，其电阻可忽略不计．调节R，电路稳定时两小灯泡都正常发光，则( )

A . 合上开关时，A，B两灯同时正常发光，断开开关时，A，B两灯同时熄灭 B . 合上开关时，B灯比A灯先达到正常发光状态 C . 断开开关时，A，B两灯都不会立即熄灭，通过A，B两灯的电流方向都与原电流方向相同 D . 断开开关时，A灯会突然闪亮一下后再熄灭

音箱中有高音扬声器和低音扬声器，为了让特定扬声器得到较为纯粹的高频或低频信号，常常借助由电容器与电感器组成的分频器电路，信号通过图甲和乙所示的分频电路时，则关于扬声器发出的声音，下列说法中正确的是（）

A . 甲图发出低音，乙图发出高音 B . 甲图发出高音，乙图发出低音 C . 甲图同时发出高音和低音 D . 乙图同时发出高音和低音

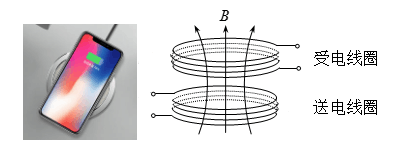

手机无线充电是比较新颖的充电方式。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（）

A . 送电线圈中电流产生的磁场呈周期性变化 B . 受电线圈中感应电流产生的磁场恒定不变 C . 送电线圈和受电线圈通过互感现象实现能量传递 D . 手机和基座无需导线连接，这样传递能量没有损失

金属探测器是用来探测金属的仪器，关于其工作原理，下列说法中正确的是（）

A . 探测器内的探测线圈会产生稳定的磁场 B . 只有有磁性的金属物才会被探测器探测到 C . 探测到金属物是因为金属物中产生了涡流 D . 探测到金属物是因为探测器中产生了涡流

如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，D₁、D₂和D₃是三个完全相同的灯泡，E是内阻不计的电源。在t=0时刻，闭合开关S，电路稳定后在t₁时刻断开开关S。规定电路稳定时流过D₁、D₂的电流方向为正方向，分别用I₁、I₂表示流过D₁和D₂的电流，则下图中能定性描述电流I随时间t变化关系的是（）

图片_x0020_100006

A .

B .

C .

D .

如图所示，在电路两端加上正弦交流电，保持电压有效值不变，使频率增大，发现各灯的亮暗情况是：灯1变亮，灯2变暗，灯3不变，则以下选项可能的是( )

A . M为电容器，N为电感线圈，L为电阻 B . M为电感线圈，N为电容器，L为电阻 C . 若改接电压恒定的直流电源，灯1、灯3亮，灯2不亮 D . 若改接电压恒定的直流电源，灯2、灯3亮，灯1不亮

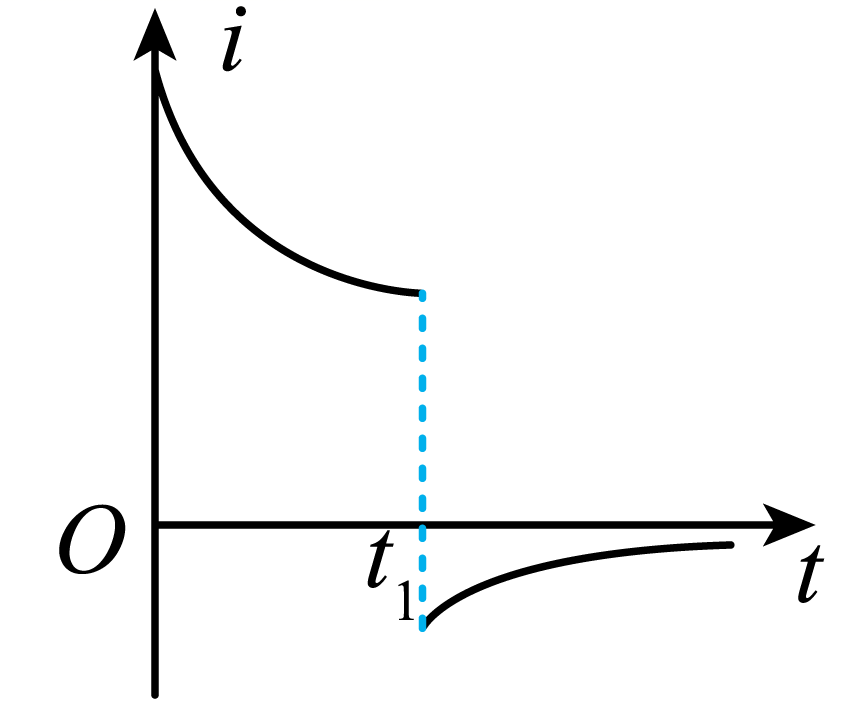

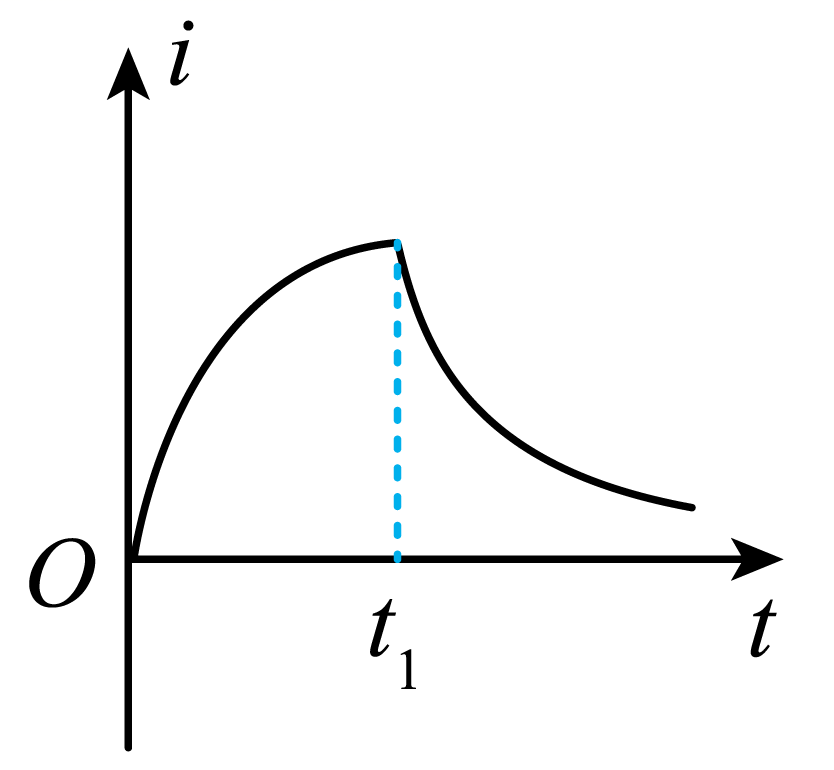

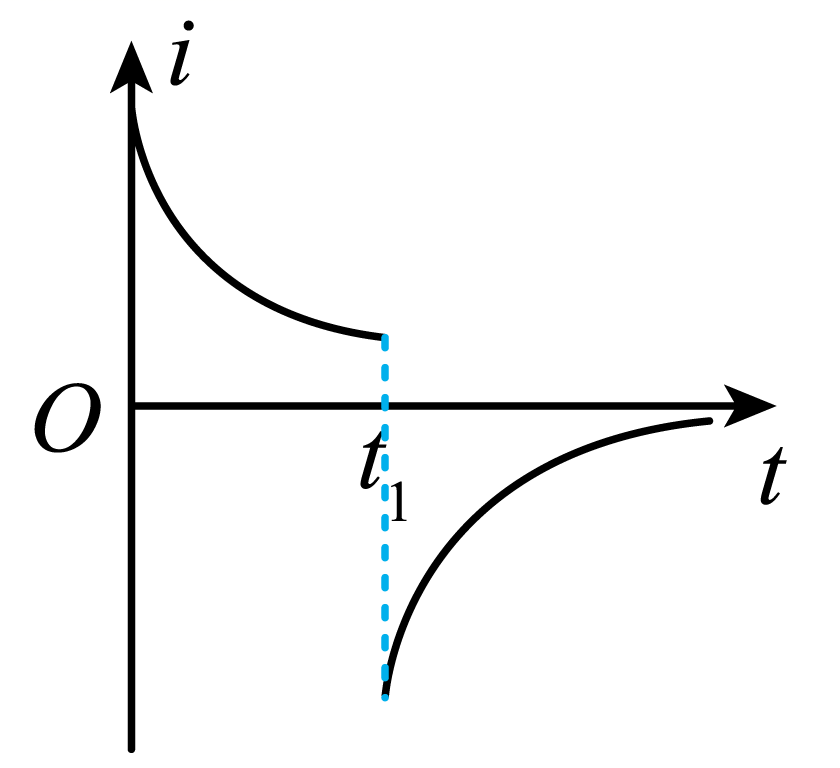

电流传感器在电路中相当于电流表，可以用来研究自感现象，在如题图所示的实验电路中，电源电动势为E，内阻是r，L是自感线圈，其自感系数足够大，直流电阻值大于灯泡D的阻值，电流传感器的电阻可以忽略不计，在t=0时刻闭合开关S，经过一段时间后，在t=t₁时刻断开开关，在下列表示电流传感器记录的电流随时间变化情况的图象中，可能正确的是（）
