选修3-2 知识点题库

如图所示，线圈平面与条形磁铁的轴线垂直，现将线圈沿轴线由B点平移到A点，穿过线圈磁通量的变化情况是（   ）

图是一演示实验的电路图．图中L是一带铁芯的线圈，A是一灯泡．起初，开关处于闭合状态，电路是接通的．现将开关断开，则在开关断开的瞬间，通过灯泡A的电流方向是从端经灯泡到端．这个实验是用来演示现象的．

如图所示，P、Q为水平面内平行放置的光滑金属长直导轨，间距为L₁ ， 处在竖直向下、磁感应强度大小为B₁的匀强磁场中．一导体杆ef垂直于P、Q放在导轨上，在外力作用下向左做匀速直线运动．质量为m、每边电阻均为r、边长为L₂的正方形金属框abcd置于竖直平面内，两顶点a、b通过细导线与导轨相连，磁感应强度大小为B₂的匀强磁场垂直金属框向里，金属框恰好处于静止状态．不计其余电阻和细导线对a、b点的作用力．

如图所示，理想变压器原线圈输入电压u＝U_msinωt，副线圈电路中R₀为定值电阻，R为滑动变阻器，理想交流电压表V₁和V₂的示数分别为U₁和U₂ ， 理想交流电流表A₁和A₂的示数分别为I₁和I₂.下列说法正确的是(    )

如图所示，两光滑平行导轨倾斜放置，与水平地面成一定夹角，上端接一电容器（耐压值足够大）。导轨上有一导体棒平行地面放置，导体棒离地面的有足够的高度，匀强磁场与两导轨所决定的平面垂直，开始时电容器不带电。将导体棒由静止释放，整个电路电阻不计，则 (   )

一小水电站，输出的电功率为P＝20 kW，输出电压U₀＝400 V，经理想升压变压器T₁升为2000 V电压远距离输送，输电线总电阻为r＝10 Ω，最后经理想降压变压器T₂降为220 V向用户供电。下列说法正确的是(   )

当穿过线圈的磁通量发生变化时，下列说法正确的是(   )

如图1所示，理想变压器原、副线圈的匝数比为 ，保险丝的电阻为 ，熔断电流为2A。若原线圈接入如图2所示的正弦交流电，则下列说法正确的是（   ）

如图所示，两条光滑金属导轨平行固定在斜面上，导轨所在区域存在垂直于斜面向上的匀强磁场，导轨上端连接一电阻。 时，一导体棒由静止开始沿导轨下滑，下滑过程中导体棒与导轨接触良好，且方向始终与斜面底边平行。下列有关下滑过程导体棒的位移 、速度 、流过电阻的电流 、导体棒受到的安培力 随时间 变化的关系图中，可能正确的是（   ）

如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。圆环初始时静止。将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（   ）

如图所示，有一垂直于纸面向里、磁感应强度B＝0.1T的水平匀强磁场，垂直于匀强磁场放置一足够长的U型金属框架，框架上有一导体ab保持与框架垂直接触，且由静止开始下滑。已知ab长1m，质量为0.1kg，电阻为0.1Ω，框架光滑且电阻不计，取g=10m/s² ， 求：

图为模拟远距离输电实验电路图，两理想变压器的匝数n₁＝n₄<n₂＝n₃ ， 四根模拟输电线的电阻R₁、R₂、R₃、R₄的阻值均为R，A₁、A₂为相同的理想交流电流表，L₁、L₂为相同的小灯泡，灯丝电阻R_L>2R，忽略灯丝电阻随温度的变化．当A、B端接入低压交流电源时(   )

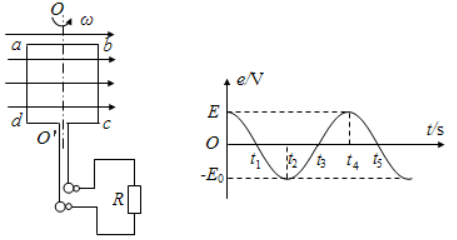

在一小型交流发电机中，矩形金属线圈abcd的面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中，绕轴OO′以角速度 匀速转动，产生的感应电动势随时间的变化关系，如图所示，矩形线圈与阻值为R的电阻构成闭合电路，下列说法中正确的是（   ）

如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，L_A、L_B是两个相同的灯泡，电阻R₂的阻值约等于R₁的三倍，则（　　）

如图所示，正方形的匀强磁场区域边长为L，磁场方向垂直纸面向外，磁感应强度大小为B。等腰直角三角形导线框abc，总电阻为R，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域。以沿abc的电流为正，假定 ，则表示线框中电流i随c点的位置坐标x变化的图像正确的是（　　）

如图所示在空间直角坐标系O-xyz中有一等腰直角三角形线框，其中一条直角边与z轴重合，另一条直角边在xOy平面内，线框总电阻为r，直角边长为l，当线框在外力作用下绕着z轴以角速度ω逆时针（俯视）匀速转动时，线框上的P点先后经过x轴和y轴，整个装置处于沿y轴方向的匀强磁场中，磁感应强度大小为B，则下列判断正确的是（　　）

如图所示，两金属杆 和 长均为 ，电阻分别为 和 ，质量分别为 和 ，用两根质量和电阻均可忽略的不可伸长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧。两金属杆都处在水平位置，整个装置处在一与回路平面相垂直的匀强磁场中，磁感应强度为 。初始状态杆 比杆 高 ，现让杆 由静止开始向下运动，当杆 运动到比杆 高 时，杆 恰好开始做匀速直线运动，取 。求：

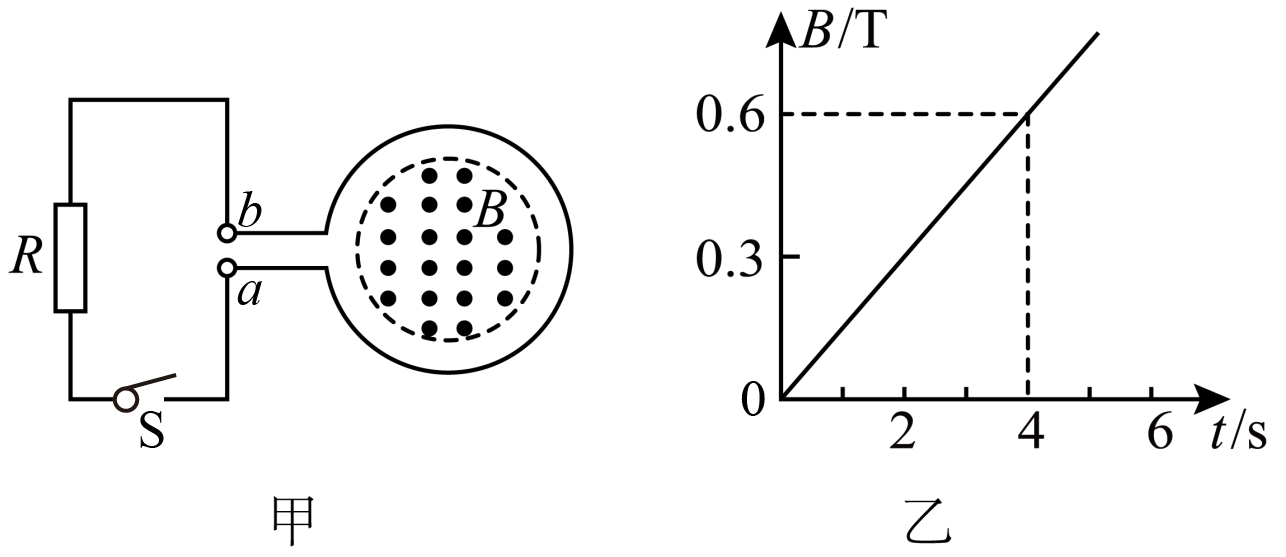

如图甲所示，圆形金属线圈的匝数n=100，面积S₁=0.4m² ， 电阻r=1Ω，线圈内部存在面积S₂=0.3m²的匀强磁场区域，磁场方向与线圈平面垂直，磁感应强度B随时间t变化的关系如图乙所示。阻值R=2Ω的电阻接在线圈的a，b两端，t=2s时闭合开关S，求：

东风中学有一个教学用可拆变压器（可视为理想变压器）。如图所示，它由两个带有绝缘外层的铜质导线绕制而成的线圈A、B组成。章华同学将灯泡（负载）连接到线圈B两端，将学生电源的交流输出端连接到线圈A两端。回答下列问题：

如图所示，发电机转子是一个匝数N=100，边长L=10cm的正方形线圈abcd。线圈在磁感应强度B=1T的匀强磁场中绕垂直于磁场方向的轴OO’以f=50Hz的频率逆时针匀速转动，已知线圈的电阻r=5 ， 外电路电阻R=20。从如图所示的位置开始计时。求：
