第三章 磁场 知识点题库

关于磁场，下列说法正确的是（  ）

如图所示的各图中，表示通电直导线在匀强磁场中所受磁场力的情况，其中磁感强度B、电流I、磁场力F三者之间的方向关系不正确的是（  ）

如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流，a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为 、l和3l．关于这三点处的磁感应强度，下列判断正确的是（   ）

目前世界上正研究的一种新型发电机叫磁流体发电机，如图所示表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和负电的粒子，而从整体来说呈中性）沿图中所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷，在磁极配置如图中所示的情况下，下述说法正确的是（   ）

如图所示为某种质谱仪的工作原理示意图．此质谱仪由以下几部分构成：粒子源N；P、Q间的加速电场；静电分析器，即中心线半径为R的四分之一圆形通道，通道内有均匀辐射电场，方向沿径向指向圆心O，且与圆心O等距的各点电场强度大小相等；磁感应强度为B的有界匀强磁场，方向垂直纸面向外；胶片M．由粒子源发出的不同带电粒子，经加速电场加速后进入静电分析器，某些粒子能沿中心线通过静电分析器并经小孔S垂直磁场边界进入磁场，最终打到胶片上的某点．粒子从粒子源发出时的初速度不同，不计粒子所受重力．下列说法中正确的是（　　）

如图所示，一束电子流沿管的轴线进入螺线管，忽略重力，电子在管内的运动应该是（  ）

如图所示，质量m=0.1kg的导体棒静止于倾角为30度的斜面上，导体棒长度L=0.5m，通入垂直纸面向里的电流，电流大小I=2A，整个装置处于磁感应强度B=0.5T，方向竖直向上的匀强磁场中．求：

如图所示，半径 R ＝3.6 m 的 光滑绝缘圆弧轨道，位于竖直平面内，与长L＝5 m的绝缘水平传送带平滑连接，传送带以v ＝5 m/s的速度顺时针转动，传送带右侧空间存在互相垂直的匀强电场和匀强磁场，电场强度E＝20 N/C，磁感应强度B＝2.0 T，方向垂直纸面向外。a为m₁＝1.0×10^－3 kg的不带电的绝缘物块，b为m₂＝2.0×10^－3kg、q＝1.0×10^－3C带正电的物块。b静止于圆弧轨道最低点，将a物块从圆弧轨道顶端由静止释放，运动到最低点与b发生弹性碰撞（碰后b的电量不发生变化）。碰后b先在传送带上运动，后离开传送带飞入复合场中，最后以与水平面成60°角落在地面上的P点(如图)，已知b物块与传送带之间的动摩擦因数为μ＝0.1。（ g 取10 m/s² ， a、b 均可看做质点）求：

如图所示，半径为r的均匀 金属圆环固定在竖直面内，a、b为其两个端点，O为圆心，Oa连线水平，圆环处于方向水平向右、磁感应强度大小为B的匀强磁场中。当圆环中通过顺时针方向的电流I时，圆环受到的安培力(  )

如图所示，两根相互平行的长直导线分别通有方向相反的电流I₁和I₂ ， 且I₁>I₂；a，b两点对称分布在两导线两侧，磁感应强度分别是B_a和B_b ， F₁和F₂分别电流I₁和I₂受到的安培力，则（   ）

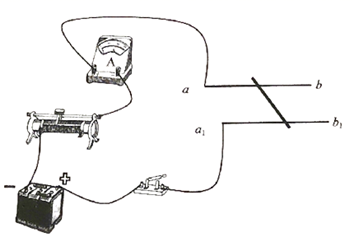

某同学用图中所给器材进行与安培力有关的实验。两根金属导轨ab和a₁b₁ ， 固定在同一水平面内且相互平行，足够大的电磁铁（未画出）的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直。（不计金属导轨的电阻和摩擦）

如图所示，在垂直纸面向里的匀强磁场中，有两根彼此靠近且平行的长直导线a和b放在纸面内，导线长度均为L。导线中通有如图所示的相反方向电流，a中电流为I，b中电流为2I，a受到的磁场力大小为F₁ ， b受到的磁场力大小为F₂ ， 则（   ）

某试验列车按照设定的直线运动模式，利用计算机控制制动装置，实现安全准确地进站停车。制动装置包括电气制动和机械制动两部分。图1所示为该列车在进站停车过程中设定的加速度大小 随速度 的变化曲线。



如图所示，放在匀强磁场中的通电直导线，均与磁场方向垂直，图中分别标明了电流I、磁感应强度B和安培力F的方向，其中正确的是（    ）

如图所示，在光滑的绝缘水平桌面上，有一质量均匀分布的细圆环，处于磁感应强度为B的匀强磁场中，磁场方向竖直向下。圆环的半径为R，质量为m。令此圆环均匀带上正电荷，总电荷量为Q。当圆环绕通过其中心的竖直轴以角速度 沿图中所示方向匀速转动时(假设圆环所带的电荷量不减少，不考虑环上电荷之间的作用)，下列说法正确的是(    )

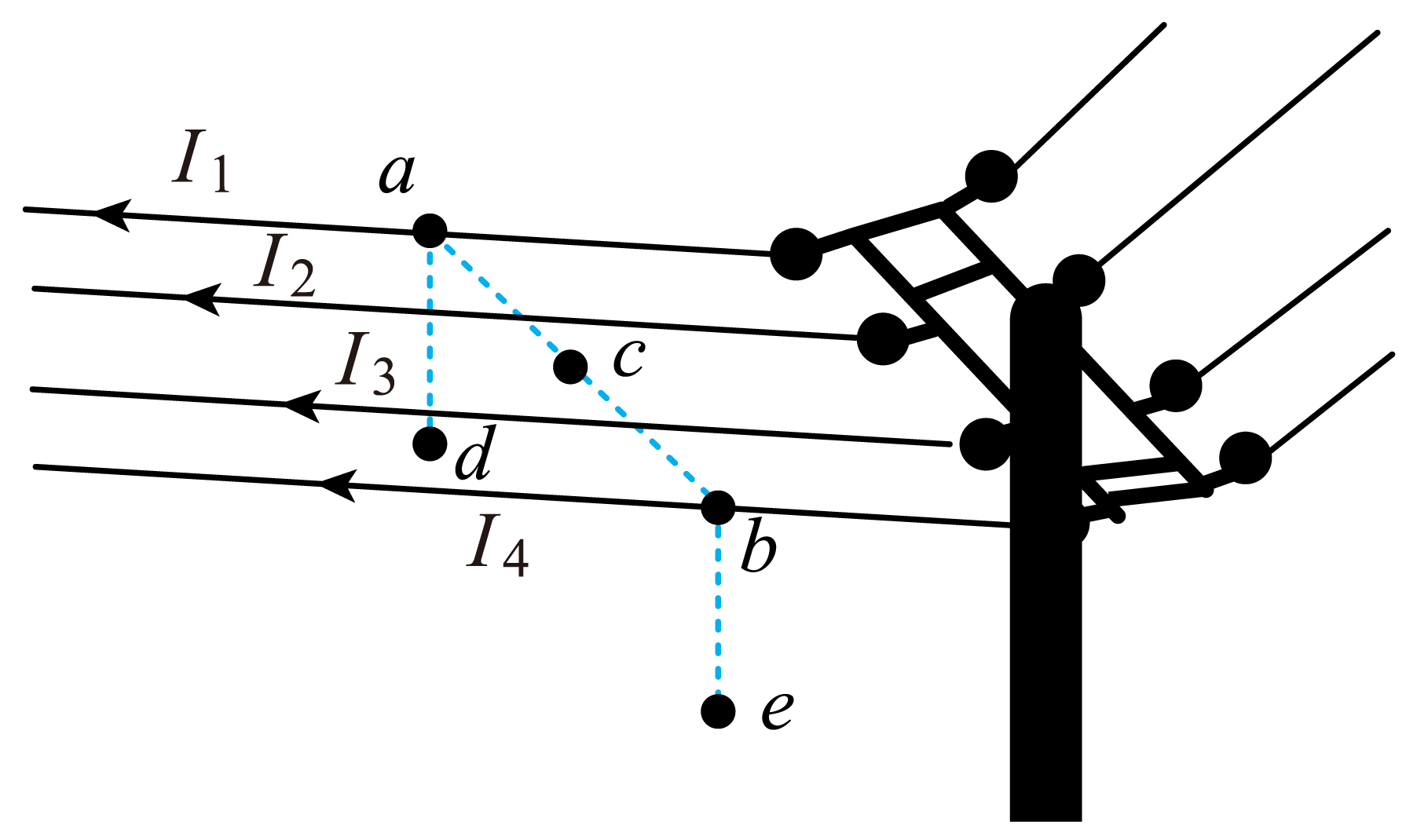

四根等高、相互平行的水平长直导线有大小相等且方向相同的电流 ， 其中相邻两根导线间距均相等，三点连线与导线等高并垂直于导线，点位于四根导线间中点，分别位于两点的正下方，且 ， 则下列说法正确的是（   ）

如图，竖直平面内有两个匀强磁场区域I、II，竖直边界线MN、PQ相距L，磁场I和II的磁感应强度大小之比为3：5，方向均垂直纸面向里，磁场之间有水平向右的匀强电场。自MN上S点水平向左释放一带正电粒子甲，甲在电、磁场中形成轨迹封闭的周期性运动.较长时间后撤去该粒子，又在S点竖直向下往电场内释放另一个相同粒子乙，也可形成轨迹封闭的周期性运动。粒子电荷量为q、质量为m，不计重力，两粒子释放的初速度大小均为v₀。（sin53°=0.8，cos53°=0.6）求：

如图所示，两根电阻不计、足够长的光滑金属导轨MN、PQ竖直放置，ab是一根始终与导轨垂直且与导轨接触良好的金属杆，ab杆具有一定质量和电阻。开关S断开，ab杆由静止释放时开始计时，一段时间后，将开关S闭合，下列关于ab杆运动的速度随时间t变化的图像可能正确的是（ ）

磁流体发电是一项新兴技术，如图所示是磁流体发电机的示意图。平行金属板P、Q之间有一个很强的匀强磁场，磁感应强度大小为。将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于的方向喷入磁场，每个离子的速度都为v，电荷量大小都为 ， P、Q两板间距为 ， 稳定时下列说法中正确的是（   ）

下列图中，电流I的方向、磁场B的方向和磁场对电流作用力F的方向的关系错误的是（     ）
