四、探究光的折射现象 知识点题库

下列叙述中的“影”，属于光的折射现象的是（   ）

平面镜和凸透镜都能成虚象，但平面镜所成虚象是由于光的现象形成的，像（选填“大于”、“等于”或“小于”）物体的大小，凸透镜所成虚象是由于光的现象形成的，像的大小（选填“大于”、“等于”或“小于”）物体的大小．

如图所示，B’是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的形成的。若在A处用激光手电对准虚像B’照射，则手电发出的光 (“能或“不能)照射到河底的白色鹅卵石上。

一束光斜射向玻璃表面，如图所示．请画出反射光线和折射光线．

如图所示，OB是一束光线由水中射向空气时的反射光线，请在图中画出OB对应的入射光线和折射光线的大致方向并用箭头标出方向．

​

下列各图与图示说明相符的是（   ）

如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．

关于光现象，下列说法不正确的是（   ）

写出下列光学现象形成的原因：（1）路灯下影子；（2）人站在河边能看见水中的鱼；（3）人站在河边看见自己在水中的倒“影”；（4）插入水中的筷子看上去向上弯折；（5）用平面镜制成的潜望镜可以在战壕里观察外面的景物；（6）小孔能成像；（7）海市蜃楼；（8）立竿见影的“影”； （9）夏天天晴时，在树荫下的圆形光斑。以上现象中属于光的反射形成的是，属于光的折射形成的是（填序号），其余可以用光的原理来解释。

在图中画出折射光线对应的入射光线。



如图光路图能说明人看到筷子插入水杯中时的情形的是（  ）

图中的四种现象，由于光的折射形成的是(    )

当光从空气斜射入玻璃中时，入射角为45°， 则折射角可能是（   ）

某小组探究光的折射规律中折射角和入射角的大小关系，小组合作完成以下实验。让激光以不同的入射角分别从玻璃和水斜射入空气，观察光线偏折的方向，测量入射角大小及对应的折射角大小，记录在表格中。

表一：当光从空气斜射入玻璃

入射角	折射角	角度大小比较
23°	15°	折射角小于入射角
36°	23°	折射角小于入射角
51°	31°	折射角小于入射角

表二：当光空气斜射入水

入射角	折射角	角度大小比较
23°	18°	折射角小于入射角
36°	27°	折射角小于入射角
51°	37°	折射角小于入射角

根据表格中的数据可得到初步结论：

①当光从空气斜射入玻璃或水时，折射角入射角。（选填 “大于”、“等于” 或“小于”）

②当入射光线逐渐远离法线时，入射角，折射角。（均选填 “增大”或“减小”）

③（选填“玻璃”或“水”）对光的折射本领强。

如图所示，是光在空气和玻璃两种介质中传播情形，下列说法中正确是（   ）

小文在探究光的折射规律时，将光从空气分别射入玻璃和水中，其实验过程如下：

实验一：将光从空气射入玻璃中

⑴将半圆形玻璃砖放在标有角度的圆盘上，如图1所示；

⑵将一束激光从空气射向玻璃砖的圆心O处，激光在O处发生折射，记录入射角和折射角；

⑶逐渐增大入射角，重复步骤（2）；

实验所测数据如表格一所示：

表格一

实验次数	1	2	3	4
入射角i	0°	30°	45°	60°
水中折射角r	0°	17°	24°	30°

实验二：将光从空气射入水中

⑴将标有角度的圆盘按图2所所示安放；

⑵将一束激光从空气射向水面O处，激光在O处发生折射，记录入射角和折射角；

⑶逐渐增大入射角，重复步骤（2）；

实验所测数据如表格二所示：

表格二

实验次数	1	2	3	4
入射角i		30°	45°	60°
玻璃中折射角r		22°	35°	40°

分析以上数据可得：

①当光从空气垂直入射到其它透明介质时，传播方向；

②当光从空气斜射入玻璃或水中时，折射角（选填“大于”、“等于”或“小于”）入射角；

③当光以相同的入射角斜射入不同的介质中时，折射角（选填“相等”或“不相等”）。



在探究光的折射规律实验中，某一小组同学将光分别射入水和玻璃中，并记录了如下数据：

空气中的入射角i	0°	30°	45°	60°
水中的折射角r	0°	22°	32°	40°
玻璃中的折射角β	0°	17°	24°	30°

分析表中数据，可以得到一些规律：

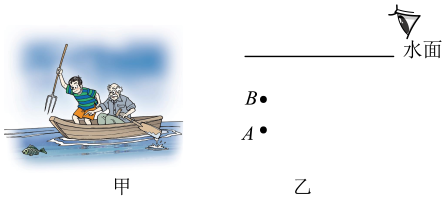

图甲是渔民叉鱼的场景，有经验的渔民叉鱼时对准所看到鱼的更深处叉去。请你在图乙中画出渔民看到鱼在水中的像的光路图。（图中A、B点表示鱼或鱼的像的位置）

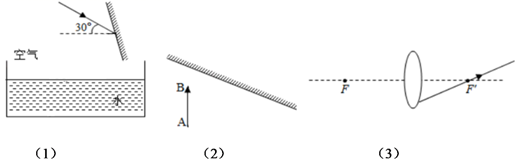

按要求作图：
