5 奇妙的透镜知识点题库

有一透镜，不知是凸透镜还是凹透镜，请你至少用两种办法鉴别出哪一个是凸透镜，哪一个是凹透镜？说出鉴别的方法和鉴别的理由．

如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．

请在图中作出点光源S通过凸透镜成像的光路图．

下列几种镜子：①平面镜；②凸面镜；③凹面镜；④凸透镜；⑤凹透镜．其中能使光线会聚的有（）

A . ①、② B . ②、④ C . ③、④ D . ③、⑤

如图所示经过平面镜的一束光线，与水平面的夹角是60°与镜面的夹角是30°，请完成光束经过的大致径迹．

完成凸透镜成像作图．

叶子同学戴的近视镜的中间的厚度为1.8mm，则镜片的边缘的厚度将1.8mm．

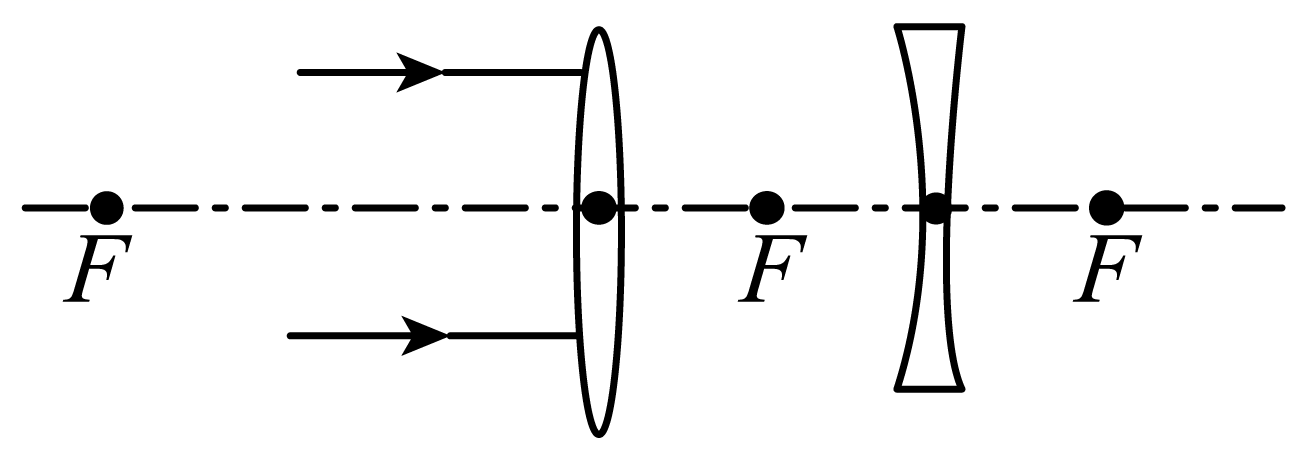

完成图中所示的透镜光路图.

某同学探究“视力的矫正”原理，如图所示．他实验观察到如下现象：

①将眼镜甲放在蜡烛与凸透镜之间，光屏上原来清晰的像变得模糊；只将光屏远离透镜移动时，又能在光屏上看到烛焰清晰的像．

②将另一只眼镜乙放在蜡烛与凸透镜之间，光屏上原来清晰的像也变得模糊了，只将光屏靠近透镜移动时，又可以在光屏上看到烛焰清晰的像．

在图中画出与入射光线对应的折射光线。

（1）白光通过三棱镜折射后，不但改变了方向，而且在白屏上自上而下形成了红、橙、黄、绿、蓝、靛、紫依次排列的彩色光带（如图甲），即玻璃对不同颜色光的折射程度不同，而凸透镜是利用光的原理制成的光学元件。
（2）图乙中如果分别用红光和紫光以平行于主光轴的方向照射凸透镜，折射后他们的光路会略有差异，则通过b点的是光（选填“红”或“紫”）。
（3）物体AB发出红色光，经凸透镜成像的光路如图丙，若物体AB发出紫色光，在丙图中大致画出AB经凸透镜成像的光路图。
