5 奇妙的透镜知识点题库

如图所示，S为蜡烛，S＇为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置。

根据入射光线画出反射光线和折射光线

请按照要求画图：

①在甲图中，画出入射光线AO经平面镜后的反射光线；

②在乙图中，利用平面镜成像特点画出图中物体AB在平面镜中所成的像；

③在丙图中，画出BC的入射光线和AO的折射光线．

关于光现象，下列说法正确的是（　　）

A . 小雪在练功房中对着平面镜练功，看到了自己在镜子中的实像 B . 寒冬，晓彤用冰对着太阳能够取火，需把冰磨成凸透镜 C . 街道上的红绿灯可以指挥交通，说明光可以传播能量 D . 激光能在钢板上打孔，说明光能够传播信息

2000年11月27日《广州日报》报道：香港近郊一座价值近千万元的住宅发生罕见火警，在周围没有火源的情况下窗帘布自行起火．消防员在窗帘布外向阳的窗台上发现了透明的水晶球工艺品，有关专家断定此水晶球即为引起火警的罪魁祸首．请你用光学及能量转化的知识解释这一现象．

如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线，下列说法正确的是（　　）

A . 试管充满水的地方相当于凸透镜，气泡与周边的水组成凸透镜 B . 试管充满水的地方相当于凹透镜，气泡与周边的水组成凹透镜 C . 试管充满水的地方相当于凸透镜，气泡与周边的水组成凹透镜 D . 试管充满水的地方相当于凹透镜，气泡与周边的水组成凸透镜

有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（　　）

A . 用手摸镜时，中间厚边缘薄的是近视眼镜 B . 拿着镜片近距离看书本上的字，把字放大的是近视眼镜 C . 让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视眼镜 D . 让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视眼镜

如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．

一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置。

如图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。

（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是透镜(选填“凹”、“凸“)。
（3）用此望远镜观测月球时，月球经物镜成一个(选填“倒立”、“正立“)(选填“放大”、“等大”“缩小”)的像。

请在题图中画出经凹透镜折射后射出的光线。

（1）如图所示，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置，标出折射角的度数。
（2）如图所示，O为凹透镜的光心，F为焦点，请将图中两条光线的光路补充完整。

如图所示，S是发光点，S'是S通过凸透镜所成的像。

⑴在图中画出凸透镜右侧的焦点；⑵画出入射光线SP的折射光线

如图，点光源 S 位于凸透镜一侧，在图中画出 S发出的两条光线 a、b通过凸透镜后的折射光线。

如图所示，请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）。

如图所示，能正确表示凸透镜和平面镜成像时像与物关系的是（）

A .

B .

C .

D .

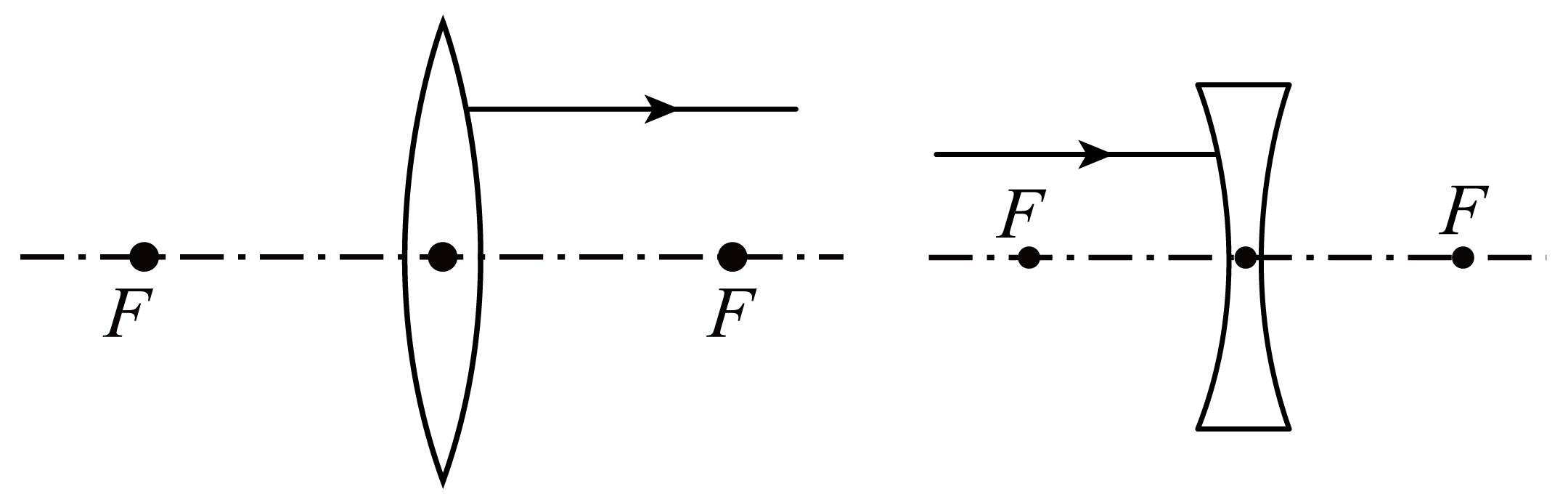

在图中，画出相应的入射光线和折射光线。

在图甲中画出对应的入射光线和折射光线。

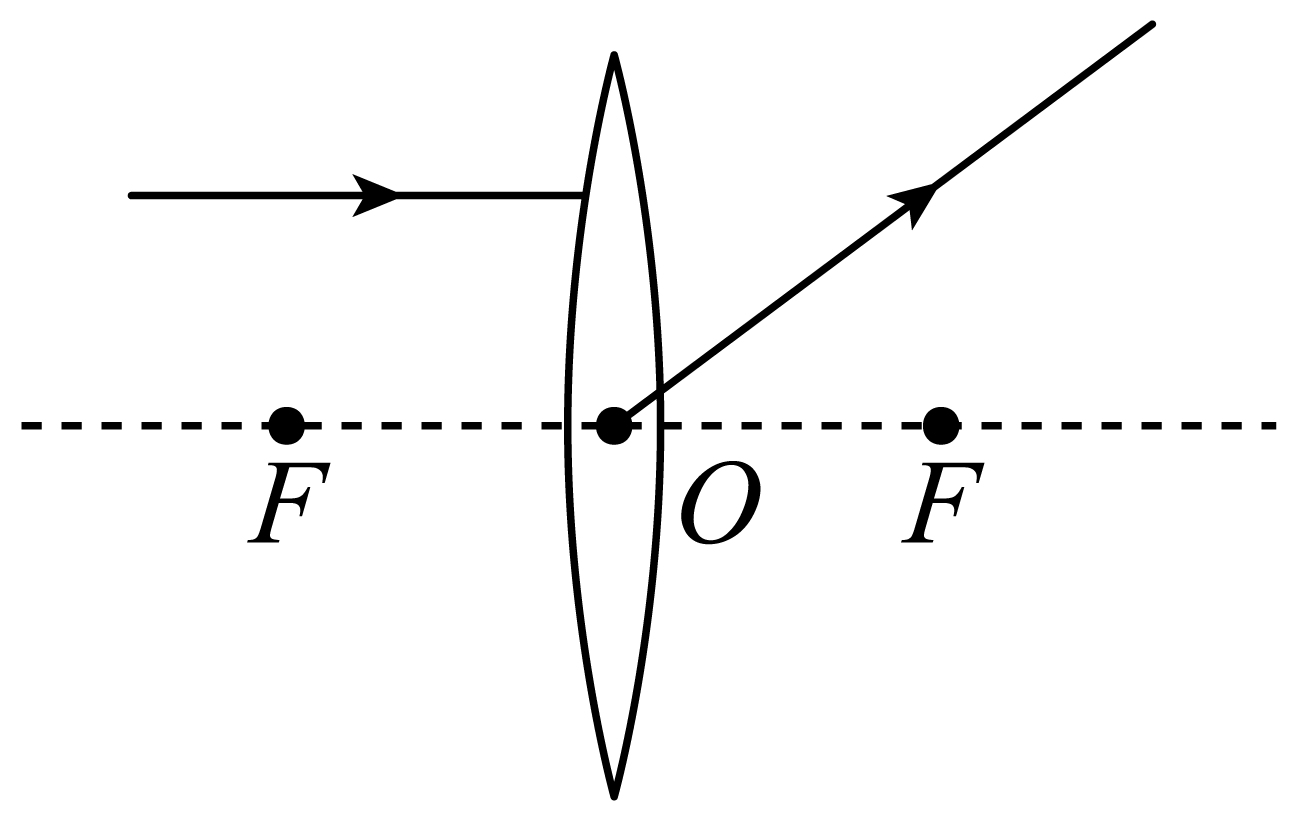

（1）在图甲画出光线ab和OC通过透镜前后的完整光路；
（2）如图乙所示，货物随传送带一起斜向上匀速运动，请画出在此过程中货物受力的示意图；
（3）如图丙所示，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长减小，请在图中括号内分别标出螺线管A的N极和S极和电源的十，－极。

购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（）

A . 摄像头相当于凹透镜 B . 摄像头成像特点与照相机相同 C . “刷脸”时，面部位于摄像头两倍焦距以内 D . “刷脸”时，面部经摄像头成正立、缩小的实像

<<
<
