第4节 焦耳定律 知识点题库

一只“220V 45W”的电烙铁，在额定电压下使用，每分钟产生的热量是(  )

乐乐家有款电热水器，说明书上有工作原理电路图（如图甲），有“加热”和“保温”两档．正常工作时电路的总功率分别为1100W和11W．试求：

电子秤因精准和便于携带已普遍取代杆秤．某科技兴趣小组根据理想电压表的内部电阻无穷大、并联在电路两端时通过它的电流几乎为零和表盘刻度均匀的特点，用电压为3V的电源U、阻值为10Ω的电阻R、理想电压表及其它元件制作了如图所示的简易电子秤．其中轻质托盘和弹簧的质量不计，当托盘中所称质量变化时，与电阻R相连的滑片P平行地上下无摩擦滑动，电压表示数与被测物体的质量成正比．当电子秤处于待称状态时滑片P停在最上端a点，电压表示数为0，当被测物体最大称量m=30kg时，滑片P刚好处于最下端b点．问：



电热加湿器靠电流的热效应工作．某种家用电热加湿器相关参数、外形、电路简化图如图所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热中的水沸腾变成水蒸气喷出，增加环境湿度．当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中.

工作电压	220V
工作频率	50Hz
最大运行功率	40W
储水箱容量	2.4L
尺寸	高315mm，底部直径168mm
满水工作时间	高气雾量10h，低气雾量24h

①当气雾调节器R₂的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R₁的电阻值．

②如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，求加热仓中水的体积．[c_水=4.2×10³J/（kg•℃）．ρ_水=1×10³kg/m³ ， 电热丝R₁产生的热量全部被水吸收．环境为标准大气压]．

③当滑片移到最右端时，气雾调节器R₂的阻值为605Ω，加湿器以最低气雾量工作，求此时电热丝R₁的电功率是多少瓦？24小时R₁消耗多少度电？（计算结果保留一位小数）

一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是 W，通电10s产生的热量是 J．

某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是J，电热器中的电饭锅是利用电流的效应制成的加热设备．

在家庭电路中，火线和零线直接相连，就会造成，电流会非常大，根据焦耳定律，导线会产生大量的，使导线温度急剧升高．

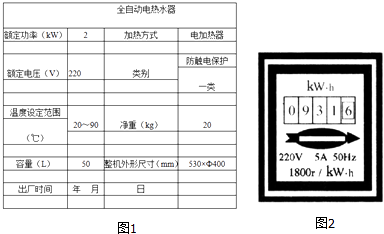

小刚同学家有一台电热水器，铭牌如图1所示．他家的电能表上标有如图2数据，根据电热水器铭牌和电能表所提供的信息，求：

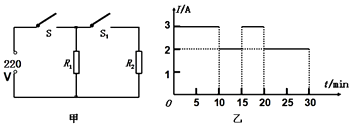

某电饭锅简化电路如图甲所示，R₁和R₂均为定值电热丝，S、S₁为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示．求：

​​

新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示.R₁和R₂均为电热丝，S、S₁都闭合时为加热烧煮状态，S闭合、S₁断开时为保温焖饭状态.煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示.求：

如图所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R₁、R₂（R₁＜R₂），分别按下图所示的四种方法连接放入水槽，并接入相同的电路．通电相同时间后，水槽中水温最高的是（   ）

综合问题：

冬天同学们到学农基底实践时的几个场景如下，请你挑选1个，用所学的物理知识进行解释：

①同学们用电热水器给水加热．

②水开了，壶盖不断的跳动．

③宿舍的暖气用热水作为热源效果更好．

解析场景：．

小明在使用电炉子的时候发现，闭合开关，电炉丝红热，但连接电炉丝的导线却并不热，你能帮小明解释一下吗？

关于电动自行车，下列说法不正确的是（   ）

某款迷你电炖盅有加热和保温两个档，加热档的功率为100W，如图是其简化的电路图，已知 ，电炖盅的旋钮开关处于图示位置时是档，电炖盅在保温档工作10min产生的热量是J。

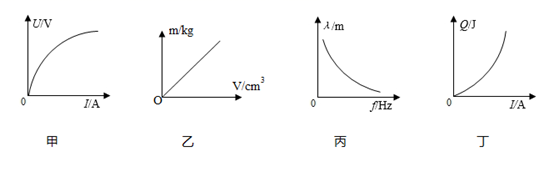

物理不只有公式和习题，还有方法和趣味。数形结合是学习物理的重要方法。下面所示各图像的说法中，不正确的是（   ）

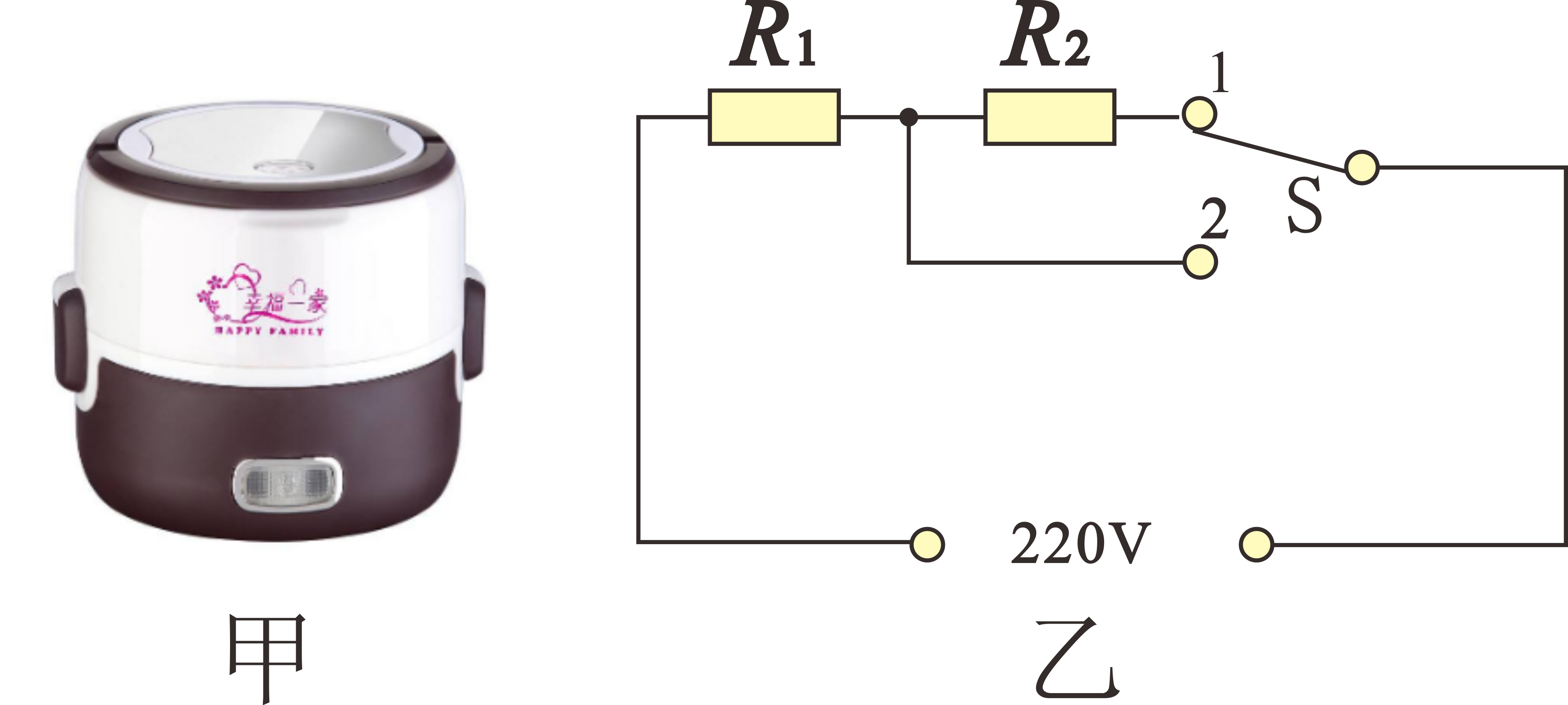

图甲是具有高温、低温两挡的电热饭盒，电阻R₁=200Ω，简化电路如图乙所示，R₁、R₂均是发热电阻，且R₂的阻值是R₁的4倍。求：

两个电热器的电阻之比是3∶2，如果将他们串联在一电路中，在相同的时间里，它们产生的热量之比是。若将它们并联在同一电路中，在相同时间里，它们产生的热量之比是。

新冠疫情暴发以来，负压救护车因其作用突出，被称作“生命的摆渡车”。其最大特点是可以使车内气压低于外界大气压，空气在自由流动时只能由车外流向车内，并利用真空泵将车内空气通入特制的电热丝容器内进行高温消毒后排出，以避免更多的人交叉感染，车上配备了呼吸机、除颤仪、心电监护仪，安装了消毒灯、供氧接口等。

在如图所示的电路中，电源电压为15V，灯泡L上标有“10V   0.2A”的字样，R为定值电阻。闭合开关S时，灯泡L恰好正常发光，求：
