如图所示，两个外形相同的钢棒A、B相互吸引，则 （ ）

某小组在探究“电磁铁磁性强弱与哪些因素有关”的实验中，设计了如图所示电路，并进行了实验，当电磁铁通电时会对磁体产生力的作用，使指针绕O点转动，记录指针A所指的刻度值大小，实验结果如下表。

线圈接线点	接线柱1			接线柱2			接线柱3
实验次数	1	2	3	4	5	6	7	8	9
电流/A	0.8	1.2	1.6	0.8	1.2	1.6	0.8	1.2	1.6
指针所指的刻度值大小	0.8	1.2	1.6	0.6	0.9	1.2	0.4	0.6	0.8

1. （1） 进行1、4、7实验基于的假设是。
3. （2） 实验中，他们将开关S从接线柱“1”换到“2”上时，调节变阻器的滑片P，再次观察电流表示数及指针A所指的刻度值大小，此时调节滑动变阻器是为了。
5. （3） 写出能使指针反向偏转的具体措施(写出一条即可)。

如图为水位报警装置原理图，其中A、B为两个金属杆。当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是（ ）

如图是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，R₀为定值电阻。开关S闭合，电路接通后，电压表示数为U₁ ， 弹簧乙的总长度为L₁；当用力F向下压弹簧甲后，电压表示数为U₂ ， 弹簧乙的总长度为L₂ ， 则U₁U₂ ， L₁L₂（均填“＞”、“＜”或“＝”）。

为了取出某一较深缝隙中的铁钉，小曙想到了以下方案，其中不可行的是（    ）

A . B . C . D .

如图所示是小科家室内安装的带有漏电保护器的空气开关、三孔插座等设备的配电系统。

1. （1） 图中灯泡与插座的连接方式是；
3. （2） ①②两处需接入空气开关和电能表，则①处应接；
5. （3） 用试电笔接触a孔中金属片，氖管发光。（选填“会”或“不会”）

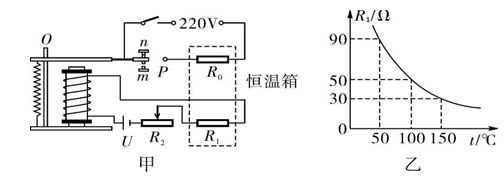

如图甲为恒温箱的简化电路，R0、R1设置在恒温箱内，R0为加热电阻，阻值为40Ω。R1为热敏电阻，其电阻值随温度的变化关系如图乙。控制电路中，U=6V，R2为滑动变阻器。当恒温箱内的温度达到一定值时，加热电路会自动断开，当箱内温度略低时，加热电路自动闭合进行加热。

1. （1） 根据恒温箱的工作过程判断，P应与（填“m”或“n”）连接。
3. （2） 若电磁铁线圈电阻为10欧，当线圈中的电流达到30mA时，电磁继电器的衔铁会被吸下。若恒温箱内的温度设定为100℃，则滑动变阻器R2应接入电路的电阻值为多少？
5. （3） 若要增大恒温箱内的设定温度，该如何进行操作？（至少写两点）

模型常常可以帮助人们认识和理解一些不能直接观察到的复杂事物，仔细观察四幅图片，不属于模型的是（ ）

A . 甲烷分子 B . 浙江省疾控中心标识 C . 原子结构 D . 欧姆定律
