如图所示为一款调味料盒，以下有关该产品的评价不正确的是（   ）

如图所示为一款办公椅，图中所标尺寸中不是从人体动态尺寸、静态尺寸进行考虑的是（   ）

如图所示，图中尺寸标注错误共有几处（   ）

如图所示的路牌，以下对它的横杆和竖杆受力形式分析正确的是（   ）

如图所示是某形体的主视图和左视图，相对应的俯视图正确的是（   ）

A . B . C . D .

某同学想使用实木板制作如图所示的木椅，请完成问题

1. （1） 该同学在制作笑脸椅背的时候不会用到的工具是（   ）

   A . B . C . D .
3. （2） 该同学制作图中所示横档时，以下选项中最适合的是（   ）

   A . B . C . D .

如图甲所示是一款自动道闸系统，它能够实现图乙所示的多种功能。其中快速识别功能由车牌识别抬杆子系统完成，具体过程为摄像头快速拍取车牌照片，电脑读取照片中车牌信息并与信息库比对，若车牌信息与信息库已录信息匹配则发送信号给抬杆电机，抬杆电机转动带动道闸杆打开。请完成问题

1. （1） 以下有关该道闸系统的说法中不正确的是（   ）

   A . 该系统由车牌识别抬杆子系统、手机支付子系统、遇阻反

   弹子系统等多个子系统组成，体现系统的整体性

   B . 摄像头的像素是该系统优化的约束条件 C . 管理者可以通过手机APP进行在线监控体现系统的目的性 D . 电机的功率能驱动道闸杆抬起放下，体现系统的相关性
3. （2） 以下有关车牌识别抬杆子系统的说法中正确的是（   ）

   A . 该子系统为闭环控制系统 B . 电脑发送给抬杆电机的信号是控制量 C . 抬杆电机是该子系统的执行器 D . 摄像头是反馈检测装置

如图所示是一个光控灯示意电路。请完成问题

1. （1） 以下电子元件在该电路中一定不会用到的是（   ）

   A . B . C . D .
3. （2） 以下有关该电路功能的描述正确的是（   ）

   A . 天亮VD发光，天黑VD熄灭 B . 天黑VD发光，天亮VD熄灭 C . 天黑VD发光，天亮不确定 D . 天亮VD发光，天黑不确定
5. （3） 该电路测试时发现，无论天黑还是天亮VD都不能发光，以下原因错误的是（   ）

   A . VD正负极接反 B . Rg1连焊 C . Rg2虚焊 D . R4阻值过大

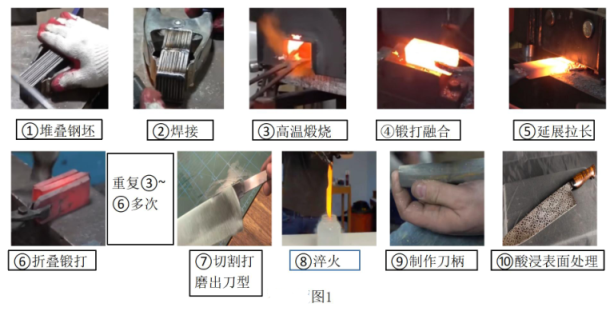

如图所示是大马士革厨刀的生产工艺示意图。请根据图与描述，完成以下任务：

1. （1） 在延展拉长过程中使用了液压机，相对于传统手工锻打大大节省了体力，提升了劳动效率。这体现了技术具有（单选）       的作用；

   A . 保护人 B . 解放人 C . 发展人

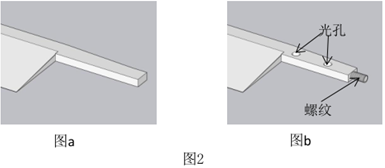

3. （2） 在制作刀柄前需要对刀根做如下图处理，便于安装刀柄。把刀根从下图a加工成下图b，合理的流程应为划线→钻孔→（单选）→倒角→（单选）；



   A.锉削

   B.攻丝

   C.套丝

5. （3） 制作完成后若要对成品进行试验，以下试验不合理的是（单选）（   ）；

   A . 在做好防护的前提下，用适当的力度劈砍排骨、冻肉等硬物测试厨刀的强度 B . 用厨刀切割肉皮、生姜等食物，观察切面平整度测试厨刀的锋利度 C . 手指划过刀锋，感受厨刀的锋利度
7. （4） 下列关于生产流程的分析正确的是（单选）（   ）。

   A . 为了提高生产效率③—⑥环节重复次数越少越好 B . ⑦⑧两环节次序可以随意调换 C . 若操作人员足够⑧⑨两环节可设计成并行环节，以缩短工期

小强发现家里晾到露台外面的衣服经常因为下雨没有及时收而被淋湿。因此他想设计一个下雨能自动把晾衣杆收到露台里面，雨停又自动把晾衣杆伸出的装置。已知小强家的露台结构尺寸如图所示。该设计机械部分要求如下：

（a）采用减速电机驱动，通过电机正反转来实现晾衣杆伸出和收回

（b）晾衣杆在任意位置都能可靠固定

（c）伸出时能超出房顶1000mm；收回时能收到离墙500mm以内

（d）整个装置结构简单，具有一定的强度

（e）晾衣杆采用φ30mm的不锈钢管，其他辅助材料自选请完成以下任务

1. （1） 在头脑中构思符合设计要求的多个方案，画出最优方案的设计草图（装置涉及到的位置等可用线条表示，电机可用方框表示），简要说明方案的工作过程；
3. （2） 在草图上标注主要尺寸
5. （3） 小强安装传感器的时候，图中位置不适合的是（多选）（   ）

   A . 图中A位置 B . 图中B位置 C . 图中C位置 D . 图中D位置
