小林在使用电脑时，发现手臂长期悬空会引起酸痛，于是发明了如图所示的支撑架，可以夹持在桌子的边沿，外伸的悬臂可以用来支撑手臂。使用者可以调整支撑架到合适的位置，使手臂处于自然状态。请回答小题。

1. （1） 从人机关系和技术性质的角度分析该支撑架，下列说法不恰当的是（   ）

   A . 该产品具有解决实际问题和困难等作用，体现了技术的目的性 B . 设计制作该支撑架涉及材料学、电子学等多学科知识，体现了技术的综合性 C . 该产品研发过程属于科学活动 D . 可以使手臂处于自然状态，体现了人机关系的舒适目标
3. （2） 关于该支撑架的设计过程，描述不正确的是（   ）

   A . 小林发现问题的途径为观察日常生活 B . 小林在中国知识产权网查阅该产品的新颖性属于明确问题阶段 C . 设计过程中要充分明确设计对象及设计者能力的限制 D . 为增加与桌面的夹持强度，小林进行多种夹持方式的设计与选择属于设计分析阶段

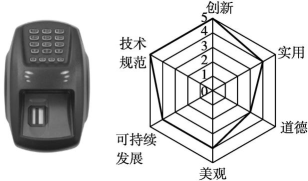

某款生物扫描仪及其评价坐标图如图所示。根据坐标图，下列分析不恰当的是（   ）

圆钢加工后的零件如图所示，请完成小题。

1. （1） 以下有关该零件的三视图及尺寸标注的说法，正确的是（   ）



   A . 该三视图和尺寸标注都是正确的 B . 错标1处 C . 少标1处 D . 三视图少画2条线
3. （2） 小明加工该零件时，下列工具不需要的是（   ）

   A . 平锉 B . 麻花钻 C . 手锯 D . 划针

小明用大小合适的钢板加工制作如图所示的工件，下列工艺流程合理的是（   ）

如图所示的压紧结构，当顺时针转动手柄时，杆1前进，B、C、D都是铰连接，以下受力分析正确的是（   ）

如图所示的机械装置，要求转盘顺时针转动时，滑杆能左右做往复运动，图中1、2、3为连接点，以下连接件设计合理的是（   ）

A . B . C . D .

一款自动洗碗机如图所示，可一次性洗20多个碗碟，具有清洗、烘干和消毒等功能。往箱体内放入碗碟时需先按下箱体盖解锁按钮，按自动开始按钮则能启动定时器进行定时清洗、烘干和消毒。请回答小题。

1. （1） 从系统的角度分析该自动洗碗机，下列说法恰当的是（   ）

   A . 设计时既要考虑功能，又要考虑制作成本，体现了系统分析的整体性原则 B . 该系统可以划分成清洗、烘干和消毒三个子系统 C . 当取出碗碟后，机器能对内部空间进行清洗，体现了系统的动态性 D . 在箱体底部合理位置设置出水孔是对消毒子系统的优化
3. （2） 从控制系统的角度分析，下列对烘干控制子系统的说法不恰当的是（   ）

   A . 该控制系统的被控对象是碗碟 B . 该控制系统是开环控制 C . 该控制系统的控制器是定时器 D . 碗碟数量的多少不属于该控制系统的干扰因素

一种结构构件连接件如图所示。请分析该结构，回答以下问题：

1. （1） 其中①是螺纹孔，制作螺纹孔的示意图是（   ）

   A . B .
3. （2） 若用大小合适的钢块制作，合理的加工流程为A→→→→→E（在“A .划线；B .冲眼；C .锯割；D .钻孔；E .锉削；F .攻丝”中选择合适的选项，将序号填入横线处）。
5. （3） 在加工过程中，不需要的工具是    （在下列选项中选择合适的选项，将序号填入横线处）。

   A . B . C .

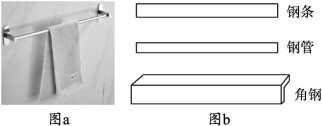

卫生间里的毛巾架如图a所示，挂杆与墙之间的距离无法调整。现有角钢、钢条及不锈钢管若干（如图b所示），其中角钢两边宽为30 mm，钢条宽为20 mm，不锈钢管外径为10 mm。请你设计一个可折叠毛巾架。设计要求如下：

①与墙体固定牢固，整体毛巾架结构强度大；

②不用时折叠方便可靠，节省空间；

③毛巾挂杆与墙面的最大距离为200 mm；

④其他设计辅材自选。

请完成以下任务：

1. （1） 设计该毛巾架时，属于设计的限制因素的是（在“A .毛巾的品牌；B .加工的工具和设备；C .墙的高度”中选择合适的选项，将序号填入横线处）。
3. （2） 画出连接件的设计草图，必要时可用文字说明。
5. （3） 在设计草图上标注连接件的主要尺寸。
7. （4） 毛巾架与瓷砖墙面连接最合理的连接件是     （在下列选项中选择合适的选项，将序号填入横线处）。

   A . 螺栓 B . 自攻螺钉 C . 塑料膨胀管 D . 紧定螺钉
9. （5） 为了检测设计是否符合要求，以下对该设计的试验不合理的是    （在下列选项中选择合适的选项，将序号填入横线处）。

   A . 翻折毛巾架，观察是否折叠方便可靠 B . 用手拉扯毛巾，检测毛巾架整体结构是否牢固 C . 反复拆装毛巾架，观察是否拆装方便
