如图所示是一款不漏油不挂油自动开合的家用玻璃油壶。下列关于该油壶的评价中不正确的是（   ）

小明要制作一个木质衣架，从结构稳固程度考虑，下列方案中合理的是（   ）

A . B . C . D .

如图所示是某形体的主视图和俯视图，正确的左视图是（   ）

A . B . C . D .

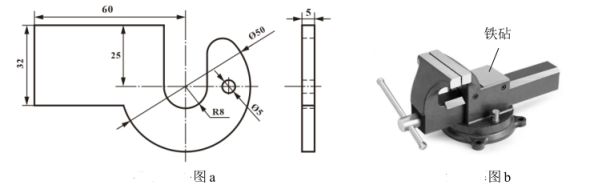

通用技术实践课上，小明将大小合适的钢板设计成如图所示的零件，其中所用台钻的最大钻孔直径为13mm，请根据题图完成问题。

1. （1） 图a的尺寸标注中，错标、漏标的尺寸分别有（   ）

   A . 1处、1处 B . 1处、2处 C . 2处、1处 D . 2处、2处
3. （2） 用厚度是5mm的钢板制作该零件，下列说法中合理的是（   ）

   A . 为了痕迹清晰，划线时，划针应保持竖直 B . 锯割时，不准戴手套 C . 用圆锉锉削所有圆弧 D . 可以在图b所示台虎钳的铁砧上冲眼

使用150mm×60mm×40mm的木料制作如图所示的榫头时，需要用到的工具是（   ）

A . B . C . D .

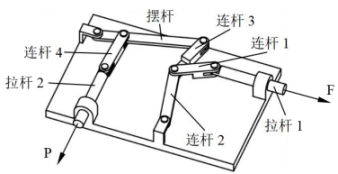

如图所示的连杆机构，在力F、P的作用下机构处于平衡状态。其中连杆4和拉杆2在同一直线上。下列分析中不正确的是（   ）

如图所示是某款蒸汽机转速控制示意图。其原理是利用蒸汽机带动一根竖直的轴转动，这根轴上装有一个四连杆机构，连杆带有两个重球。当蒸汽机转动加快超过某一限定值时，竖轴也转动加快，两个重球随之升高，这时与重球连接的调节杠杆便将蒸汽阀门关小，从而使蒸汽机的转速降低一些。反之，若蒸汽机的转速过慢，则竖轴转动过慢，重球的位置也下降，这时连杆便将阀门开大，从而使蒸汽机转速加快。根据示意图及描述完成问题。

1. （1） 下列关于该系统的分析中不正确的是（   ）

   A . 套筒上的弹簧弹性变差，影响了蒸汽机转速的控制精度，体现了系统的整体性 B . 通过计算重球的重量、弹簧的劲度系数来确定杠杆的力臂，体现了系统分析的科学性原则 C . 蒸汽机的性能属于该系统优化的约束条件 D . 该系统可以使蒸汽机以恒定的转速运行，体现了系统的目的性
3. （2） 下列关于该控制系统的分析中不正确的是（   ）

   A . 该控制系统的检测装置是四连杆机构和重球等构成的离心摆 B . 该系统的被控对象是蒸汽机 C . 重球的升降带动套筒的升降，再通过调节杠杆，调节进气阀的开合大小 D . 蒸汽机转速设定值的改变属于该系统的干扰因素

如图所示的声音音量指示电路，下列元器件对应的类型在该电路中使用到的是（   ）

A . B . C . D .

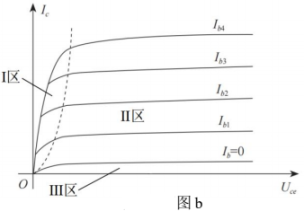

如图a所示是小明搭建的高温报警电路。当检测到的温度高于设定值后，VD1随温度升高逐渐变亮，若温度继续上升到一定值后，VD2、VD3开始变亮，温度超过一定值后再上升，VD2、VD3亮度不变。其中VT1和VT2性能相同，它们的输出特性曲线如图b所示。下列说法中正确的是（   ）

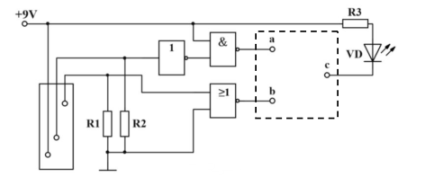

如图所示的双限水位报警电路，要实现：当水位高于高水位或者低于低水位时，发光二极管VD发光报警，其余情况，VD都不发光。下图虚线框中应选用的1个逻辑门是（   ）
