如图所示分别是可以爬楼梯的手拉车及三支架车轮的草模和仿真模型。下列关于该手拉车的评价中，不正确的是（    ）

如图所示是学生自制的“三棒孔明锁”及其评价坐标图。根据坐标图，下列分析不恰当的是（    ）

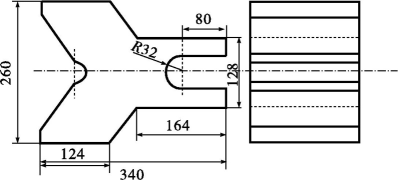

如图所示是小明画的连接件图样。请根据图完成问题。

1. （1） 图样中存在的错误和漏标共有（    ）

   A . 2处 B . 3处 C . 4处 D . 5处
3. （2） 用厚度为 5mm的钢板制作该零件，下列加工流程合理的是（    ）

   A . 划线→冲眼→钻孔→锯割→锉削    B . 划线→锯割→锉削→冲眼→钻孔 C . 划线→钻孔→锯割→锉削→冲眼    D . 划线→冲眼→锯割→钻孔→锉削

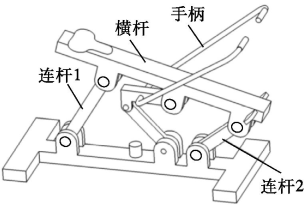

如图所示是一种健身器材，当人坐在上面握住手柄往后拉时，手柄、横杆、连杆1、连杆2的主要受力形式是（    ）

如图所示是年糕冲压机构，摆杆在电机的带动下进行圆周运动，滑轴通过连杆的带动进行运动，下列有关连杆设计方案中最合理的是（    ）

A . B . C . D .

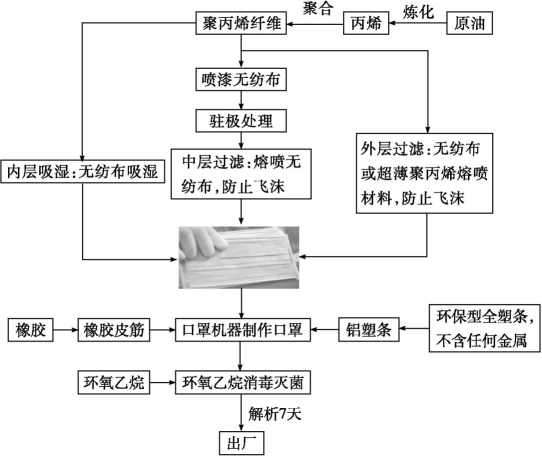

如图所示是医用类口罩生产工艺流程图，关于该流程以下说法正确的是（    ）

如图所示为一款自动洗碗机，可一次性洗20多个碗碟，具有清洗、烘干和消毒等功能。往箱体内加碗碟时需先按下箱体盖解锁按钮，按自动开始按钮则能启动定时器进行定时清洗、烘干和消毒。从系统的角度分析该自动洗碗机，下列说法中恰当的是（    ）

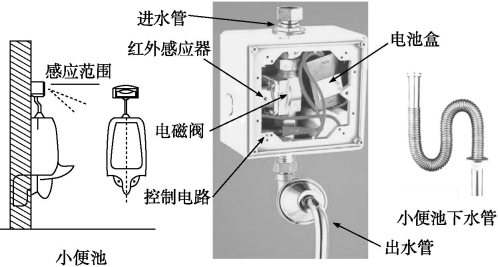

如图所示是公共厕所中小便池自动冲水系统示意图。其工作过程是：当人走到小便池前，红外感应器感应到人体的热辐射信号，控制电路立即发出指令，让电磁阀打开，出水管就会冲出1.2 L～3 L的水到小便池。下列分析不正确的是（    ）

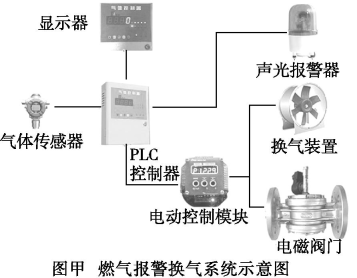

燃气主要有液化石油气和天然气。液化石油气是一种比空气重的易燃物质，天然气不含一氧化碳，比空气轻。如图甲所示是燃气报警换气系统示意图，传感器实时监测周围空气的燃气浓度，并在显示器中显示。一旦发现浓度超过设定值，PLC驱动报警器报警，同时给电动控制模块发送信号，电动控制模块驱动电机工作，并且关闭电磁阀。请根据示意图和描述，完成以下任务：

1. （1） 该燃气浓度报警系统中的电机换气控制子系统的控制方式属于（在“A .开环控制；B .闭环控制”中选择合适的选项，将序号填入横线处）；其中执行器是（在A .“PLC；B .电动控制模块；C .换气装置”中选择合适的选项，将序号填入横线处）；
3. （2） 该燃气浓度报警系统中的电磁阀控制子系统的控制量是（在“A .PLC发出的信号；B .探头检测到的信号；C .电动控制模块发出的信号”中选择合适的选项，将序号填入横线处）；
5. （3） 小明准备在家安装该燃气浓度报警系统用于预防家中管道天然气泄露的危险，（如图乙所示）在设计探头安装位置时应选择（在“A .A点；B .B点”中选择合适的选项，将序号填入横线处）；



7. （4） 小明准备在燃气浓度超过设定值时，通过电机的正转把窗户打开通风减小危险；设计了四种方案，其中最不合理的是        （在下列选项中选择合适的选项，将序号填入横线处）；



   A . B . C . D .

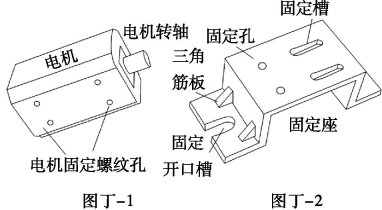

9. （5） 如图丁-1所示的是电机，其中底部有四个固定螺纹孔。为了将电机固定在窗框上，小明设计了如图丁-2所示的固定座。以下对该固定座的评价中，不合理的是（在“A .固定孔与固定槽设计是为了提高固定精度；B .固定开口槽设计是固定时可以适当调整；C .设计三角筋板是提高结构强度”中选择合适的选项，将序号填入横线处）。
