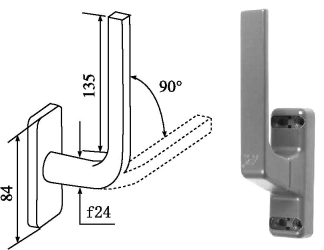

如图所示为门把手柄，下列尺寸中对人机关系没有直接影响的是（  ）

如图所示是一款多功能家具，仅需简单的两步，即可从一张椅子变身为一个梯子。下列关于该多功能家具的分析正确的是（  ）

如图所示，生产企业用专业试验设备对椅子进行试验，将椅子的脚进行固定，靠背向后施加2 000N的拉力。该试验的方法属于（  ）

通用技术课上，小明设计了如图所示的零件（厚度为3 mm），请根据题图完成问题。

1. （1） 图中漏标的尺寸共有（  ）

   A . 1处 B . 2处 C . 3处 D . 4处
3. （2） 小明准备用45 mm×45 mm×3 mm的钢板制作该零件，下列说法中合理的是（  ）

   A . 制作该零件需要用到划针、划规、平锉和圆锉等工具 B . 划线时，应先划基准线，再画轮廓线，最后完成加工尺线 C . 加工ϕ8不规则孔的流程是：划线→钻孔→锯割→锉削 D . 钻孔时，用手钳夹紧钢板，戴好防护眼镜，对准冲眼开始钻孔

如图是一种可升降的工作台，手摇柄通过螺杆与可滑动连杆相连，顺时针转动可以抬升杆1，逆时针转动可以降低杆1。当杆1上升时，手摇柄、螺纹杆和杆1的主要受力形式是（  ）

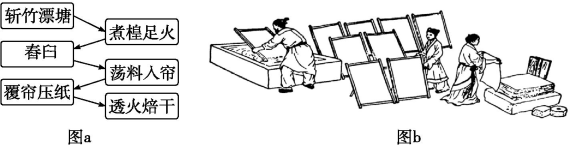

传统造纸的流程如图a所示，下列关于流程的说法不正确的是（  ）

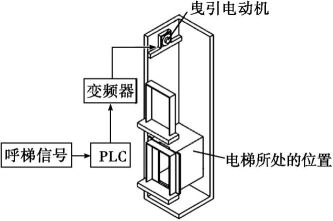

如图所示为某电梯曳引电动机控制系统的示意图。其工作过程：PLC根据输入的呼梯信号和传感器检测到的目前电梯所处的位置比较后自动计算曳引电动机的运行方向及速度，变频器根据PLC的控制指令控制曳引电动机的转速和方向。完成问题。

1. （1） 关于该电梯曳引电动机控制系统，下列分析不恰当的是（  ）

   A . 能根据呼梯信号将电梯送至相应楼层，体现了系统的目的性 B . 曳引电动机长期使用性能下降，体现了系统的动态性 C . PLC能自动计算曳引电动机的运行方向及速度，体现了系统分析的科学性原则 D . PLC的计算精度会影响变频器的输出精度，体现了系统的相关性
3. （2） 下列关于该电梯曳引电动机控制系统分析正确的是（  ）

   A . 该系统属于闭环控制系统 B . 电梯所处的实际位置是给定量 C . 控制量是PLC发出的信号 D . 输出量是曳引电动机的转速和方向

如图所示为某单位大门的控制系统，可分为开门子系统、考勤子系统、对讲子系统。职工进门时把手指放到指纹采集器中，经门禁控制器识别后控制电机正转，驱动连杆打开大门，进入大门后电机反转，驱动连杆关闭大门；出门时，按出门按钮，门禁控制器直接控制电机正转，驱动连杆打开大门。外来人员通过门铃对讲机与室内人员联系，考勤机根据指纹信息进行考勤。请根据示意图和描述，完成以下任务：

1. （1） 系统设计时，既要考虑大门控制的安全性、考勤数据的准确性、语音通话的清晰度，又要考虑整个控制系统的成本，体现了系统分析的（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；
3. （2） 为了保证大门控制的安全性，防止门夹到人，以下措施中最合理的是（在“A .安装红外感应装置；B .安装阻尼器；C .安装手动关门；D .延时关门”中选择合适的选项，将序号填入横线处）；
5. （3） 不属于开门控制系统干扰因素的是（在“A .非本公司职工的手指指纹；B .电锁的灵敏度；C .门禁控制器输出信号异常”中选择合适的选项，将序号填入横线处）；
7. （4） 关于该系统电机转动控制过程说法正确的是（   ）

   A . 该控制系统属于开环控制系统    B . 控制量是电流的大小和方向 C . 大门打开是该系统的输出量    D . 电机是该系统的执行器
9. （5） 大门的质量很重，为保证大门和门框的连接强度，下列方案最合理的是（   ）。

   A . B . C . D .

小明家的消防通道经常被私家车占用。于是他上网搜集了相关信息资料，自己到市场上买了如图所示的由不锈钢管焊接成的“π”形架子，两侧自带销钉。请你帮助小明设计该“π”形架子与水泥地面的连接装置，要求如下：

①“π”形架子的高度在800 mm到1 200 mm之间；

②不对“π”形架子进行任何加工，不锈钢管的直径为60 mm；

③整个“π”形架子具有一定的强度和稳定性，结构简单，操作方便；

④消防车通过时，“π”形架子可以放倒，不影响通行；

⑤主要材料为2 mm的钢板，其他辅助材料自选。

1. （1） 小明发现问题的途径是（在“A .收集和分析信息；B .技术研究与技术试验；C .观察日常生活”中选择合适的选项，将字母填入横线处）；
3. （2） 设计该装置时，下列因素中可以不考虑的是（在“A .组成‘π’形架子的不锈钢管直径尺寸；B .安装的方式；C .“π”形架子的高度”中选择合适的选项，将字母填入横线处）；
5. （3） 画出“π”形架子与地面连接的结构草图（只需画出一个即可），必要时可用文字说明；
7. （4） 在画出的结构草图上标注主要尺寸；
9. （5） 小明在安装完成后进行试验，用手推拉下‘π’形架子的横杆。该试验的目的是测试（在“A .强度；B .稳定性；C .强度和稳定性”中选择合适的选项，将字母填入横线处）。
