疫情期间，海盐各部门联动，采取了一系列技术措施，快速控制了疫情蔓延。下列说法中不正确的是（   ）

如图a所示是木工台钳，图b是台钳传动结构，下列关于木工台钳的分析评价中，正确的是（   ）

图a

图b

如图所示是一款便携式上下拉杆式音箱。下列关于该产品的设计分析及评价中不正确的是（   ）

如图所示展示了古人利用桔槔提水，小明打算用木板制作桔槔简易模型，主要包括杠杆部分、支撑部分、底座部分。考虑简易模型应稳定、结构不易损坏，下列结构设计方案不合理的是（   ）

A . 杠杆结构方案 1 B . 杠杆结构方案 2 C . 支撑板结构方案 D . 底座结构方案

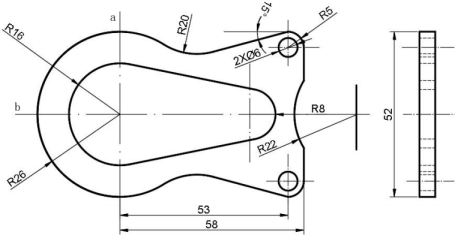

小明要用5mm厚的钢板加工一零件，首先按1∶2绘制了如图所示的机械加工图。已知除R22圆弧连接外，其他线的连接均为平滑连接。请根据下图完成小题。

1. （1） 关于该零件及其机械加工图，下列描述不正确的是（   ）

   A . 该零件机械加工图是技术图样 B . 该零件总长为84mm C . 该零件机械加工图图形总高为52mm D . 该零件有2个相同规格的光孔
3. （2） 关于该零件三视图，下列描述不正确的是（   ）

   A . 呈现的是主视图、左视图，结构表达清楚 B . 图线共错误1处 C . 该零件结构对称 D . 可以采用b为剖切平面，绘制俯视剖视图
5. （3） 在该机械加工图中，下列尺寸标注中正确的是（   ）

   A . R20 B . 15

   0

   C . R8 D . R16
7. （4） 关于该机械加工图的尺寸标注，下列描述正确的是（   ）

   A . 重复标注0处 B . 重复标注2处 C . 漏标3处 D . 漏标4处

如图所示是一模型的主视图与俯视图，则其左视图，下列选项正确的是（   ）

A . B . C . D .

小明同学在通用技术课上进行“相片架的设计和制作”项目，设计了一款相片架，包括支架、相框两部分，如图1、图2所示。请回答小题。

图1 支架

图2 支架与相框

1. （1） 他在设计中进行了如下环节：①形成方案，从众多方案中筛选较合理的方案；②对材料、结构、连接方式等进行设计分析；③提出设计项目，明确设计要求；④对模型进行测试、评估及优化；⑤开始制作模型或原型。下列设计过程顺序正确的是（   ）

   A . ③①②⑤④ B . ③②①⑤④ C . ①③②⑤④ D . ②①③⑤④
3. （2） 小明构思了多个“相片架”方案，需要进行比较和权衡，在比较和权衡过程中，不需要考虑的因素是（   ）

   A . 稳定性和强度 B . 相片取放方便 C . 容易加工 D . 是否能取得专利
5. （3） 小明在构思该方案过程中，想到了手机支架、画板支架，进而设计出该方案。在这个构思过程中，小明运用的构思方法是（   ）

   A . 形态分析法 B . 联想法 C . 设问法 D . 仿生法
7. （4） 小明制作完“相片架”模型后，测得相框质量为150g。为了较快测试支架强度，小明在a横梁中间处直接悬挂1000g砝码，观察支架变形情况。小明采用的技术试验方法是（   ）

   A . 模拟试验法 B . 优选试验法 C . 强化试验法 D . 移植试验法

如图所示是台灯的三维形态分析模型。下列关于该分析模型描述正确的是（   ）

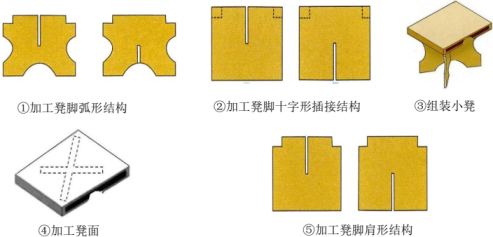

如图所示是小明同学采用五夹板为材料制作便携式小凳（凳脚可以装入中空凳面内）的加工步骤，下列关于小凳设计、加工过程的描述不正确的是（   ）
