小明坐公交时发现上下车的台阶有点高，不利于行动不便的乘客上下车。为了解决这个问题，小明想在公交车上增加一个装置，实现当后车门打开时，装置展开，并在地面与台阶间形成一个斜坡；当后车门关闭时，装置收拢隐藏在公交车底盘下方，既美观又不影响行驶。已知公交车底盘离地高度为340mm，公交后车门宽度950mm，底盘上已预留若干安装孔。装置设计要求如下：

（a）当装置收拢时，装置的高度不超过100mm；

（b）装置收拢或展开运动平稳可靠；

（c）展开后结构稳固，斜坡能承受一定的压力；

（d）驱动方式不限。请完成以下任务：

1. （1） 在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（如果采用电机驱动，电机可用方框表示），简要说明方案的工作过程；
3. （2） 在草图上标注主要尺寸；
5. （3） 小明制作完成并安装后，要验证该装置是否满足设计要求，进行了下列试验，其中不合理的是 、 ；

   A.将装置收拢或展开，观察过程是否平稳；

   B.收拢后测量装置高度是否不超过100mm；

   C.采用虚拟试验法，利用仿真软件进行性能试验；

   D.将装置展开，人站在装置形成的斜坡上，使劲蹦跳，观察装置是否稳固

数字人民币由中国人民银行发行，是有国家信用背书、有法偿能力的法定货币。下列说法不正确的是（    ）

如图所示的机械手可以实现夹持，虚线框中部分的设计方案合理的一项是（    ）

A . B . C . D .

通用技术课上，小明设计了如图所示的零件。请根据题图完成问题。

1. （1） 图中漏标的尺寸共有（    ）

   A . 4 处 B . 5 处 C . 6 处 D . 7 处
3. （2） 用厚度为 3mm 的钢板制作该零件，下列说法中不合理的是（   ）

   A . 加工流程可以为：划线→冲眼→钻孔→锯割→锉削 B . 可用半圆锉来锉削加工 R35 的圆弧 C . 加工中需要用到的工具：钢直尺、样冲、划规、钢丝锯、平锉、麻花钻等 D . 为防止钻屑伤人，在台钻上钻孔时要戴上防护眼镜

如图所示为一夹紧机构，摇动手柄以夹紧圆柱形工件。两侧夹槽装有底板，用于放置工件，将工件和丝杆隔开。以下说法中不正确的是（    ）

根据给出的左视图和俯视图，正确的主视图是（    ）

A . B . C . D .

如图所示，是按压式延时水龙头。在水龙头阀腔内装有可上下移动的阀芯，当压盖按钮被按下时，阀芯被推进阀腔，进水口打开，阀腔进水，水龙头开始出水。停止按压后，阀芯在弹簧的作用下开始复位。由于此时弹簧对阀芯的作用力大于阀腔内水对阀芯的阻力，阀芯在这两种不同方向力的作用下缓慢复位，形成一段延时时间。当阀芯完全复位后就会关闭水流。请根据图及描述完成小题。

1. （1） 下列关于按压式延时水龙头系统，说法正确的是（    ）

   A . 该系统不能再分解为更小的系统 B . 使用一段时间后，弹簧弹力减弱，体现了系统的动态性 C . 密封圈的作用一是防止漏水，二是调整阀体的手感，体现了系统的目的性 D . 按压式延时水龙头由阀体、压盖、阀座、圆柱形阀芯、弹簧等若干部件组成，任何一个部件出现问题都会导致延时供水功能无法实现，所以系统局部的功能是整体所没有的
3. （2） 从系统分析和系统优化的角度，下列说法不正确的是 （    ）

   A . 该系统设计需要用到物理学、数学等学科知识，体现了系统分析的综合性原则 B . 库存的密封圈是该系统优化的约束条件 C . 设计时，先考虑延时供水功能，再考虑压盖，体现了系统分析的整体性原则 D . 系统分析的出发点是为了发挥系统的整体功能，目的是寻求解决问题的最佳决策，而生产和生活中的一些问题，往往存在着许多相互关联的因素和一些不确定的因素，所以最佳决策只是若干方案中寻求的相对令人满意的方案

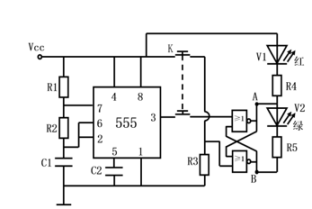

观察电路，回答问题。

1. （1） 在面包板上搭建该电路，并检测A、B点电位波形，以下元件或仪器中，使用不到的是（    ）

   A . B . C . D .
3. （2） 已知R1=R2，电键K按下闭合，松开断开，以下说法中不正确的是（    ）

   A . 电路工作过程中，A，B两点电位可能相等 B . 任一时刻按下电键K，红灯亮的概率约为 C . 无论如何调整R1、R2的阻值，按下电键，绿灯亮的概率不会超过 D . 按下电键后松开，V1、V2中必有一个发光

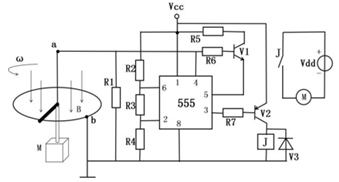

如图所示电路中，左侧为一金属棒切割磁感线的电磁感应模型。已知该模型中，感应电动势与切割磁感线的速率成正比，当速率大于0时，>0。本电路能使金属棒停止转动时驱动电机M，当金属棒速率到达一定值时关闭电机。以下说法不正确的是（    ）

A . 电阻R2、R3、R4可能的关系：R2=R4>R3 B . 金属棒速率到达一定值后，2脚电位和5脚电位满足： C . 本电路有可能通过令 ， 使3脚输出低电平 D . 若R2=4KΩ，R3=2KΩ，R4=5KΩ，则R5可以为1KΩ
