如图所示为某品牌无叶风扇，具有独立加湿，多重净化，低噪送风的功能，下列关于该风扇的说法不恰当的是（    ）

如图所示的台灯模型，从人机关系角度分析，以下说法不合理的是（    ）

小明设计并制作了如图所示的小凳，但坐上去后发现会左右晃动。以下改进方案中，其中添加的横档面积均相等，选项B，D方案将横档分割成两块，其中最不合理的方案是（    ）

A . B . C . D .

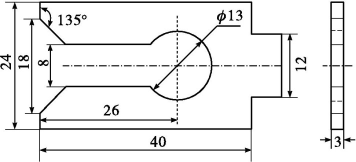

如图所示是小明画的连接件图样。请根据图完成问题。

1. （1） 图样中存在的错误和漏标共有（    ）

   A . 1处 B . 2处    C . 3处 D . 4处
3. （2） 小明用大小合适的钢板在通用技术活动室制作该零件，下列操作中不恰当的是（    ）

   A . 用划针在钢板上划出零件的几何形状，并用样冲冲眼 B . 戴好手套直接握持钢板，在台钻上钻孔 C . 将钻孔后的钢板在台虎钳上夹紧，用钢锯锯出U形槽缺口 D . 用台虎钳夹持锯割后的钢板，并用锉刀锉削钢板U形槽缺口

如图所示是小明设计的简易支架，请根据图及其描述完成问题。

1. （1） 从试验角度分析，以下说法正确的是（    ）

   A . 若要测试结构的稳定性，可以在A点逐渐悬挂钩码等重物 B . 若要测试结构的稳定性，可以在B点逐渐悬挂钩码等重物 C . 若要测试结构的强度，只能在B点逐渐悬挂钩码等重物 D . 若要测试结构的强度，只能在C点逐渐悬挂钩码等重物

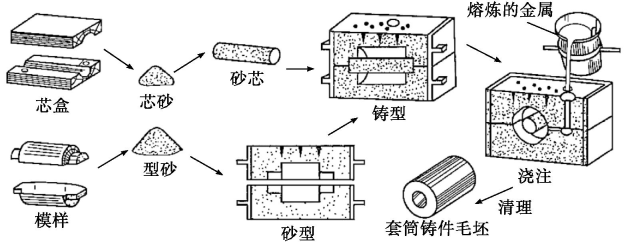

3. （2） 如图所示为套筒的铸造工艺示意图。根据零件图制作砂芯和砂型，然后将砂芯装入砂型中，合箱后形成铸型，再把熔炼的铁水浇注到铸型中，冷却后取出铸件，清理铸件得到毛坯。下列流程图不能用于套筒铸造的是（    ）



   A . B . C . D .

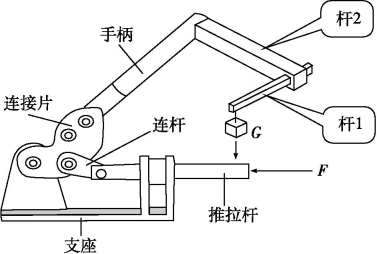

如图所示的连杆机构，在力F、G的作用下机构处于平衡状态，下列分析中正确的是（    ）

如图所示是一种钢板剪切机的控制示意图，剪切机构安装在切台上。其工作过程：上下送料轮推动钢板向前移动时，测量轮采集送料速度和长度信息，控制器根据接收到的信号控制剪切机构切断钢板，得到所需长度的板料。请根据示意图及其描述完成问题。

1. （1） 关于该自动剪切控制系统，下列分析中不恰当的是（    ）

   A . 具有自动剪切功能，体现了系统的目的性 B . 剪切机构长期使用后剪切性能下降，体现了系统的动态性 C . 丝杠的移动精度会影响板料长度精度，体现了系统的相关性 D . 可应用于砖瓦和中药材加工等行业，体现了系统的整体性
3. （2） 下列关于该自动剪切控制系统分析中正确的是（    ）

   A . 控制量是被剪切板材的长度 B . 该系统属于开环控制系统 C . 被控对象是剪切机构 D . 被控量是速度和长度信号

小明想设计一款智能煤气泄漏控制系统，它的工作原理是：当气敏传感器检测到厨房的煤气浓度超过设定值时，外置主控制器控制电磁继电器导通，使报警灯报警；报警灯报警的同时，该装置还能够启动厨房的风扇转动排风，直至煤气浓度下降到设定值，报警器停止报警，风扇停止转动。请根据描述，完成以下任务：

1. （1） 智能煤气泄漏控制系统的控制手段是（在“A .开环控制；B .闭环控制；C .自动控制；D .手动控制”中选择合适的选项，将序号填入横线处）；
3. （2） 智能煤气泄漏控制系统的控制量是（在“A .报警灯；B .排风扇；C .排风扇的转动情况；D .电磁继电器的通断”情况中选择合适的选项，将序号填入横线处）；
5. （3） 无人状态下为了防止煤气泄漏，对该控制系统进行优化，下列优化方案最合理的是        （在下列选项中选择合适的选项，将序号填入横线处）；

   A . 当煤气浓度超过设定值时，主控制器控制电磁阀吸合，将煤气切断

   煤气浓度信号→主控制器→电磁阀→煤气管线→煤气的通断

   B . 当煤气浓度超过设定值时，主控制器控制电磁继电器吸合，开启排风扇

   煤气浓度信号→主控制器→电磁继电器→排风扇→

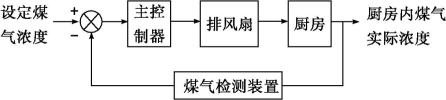

   C . 增加一个煤气检测控制系统，将厨房内的煤气浓度控制在设定浓度



   D . 增加一个人体红外线感应子系统，有人时可以使用煤气，无人时不通煤气人体红外线→主控制器→电磁阀→煤气管线→煤气通断
7. （4） 当煤气浓度超过设定值时，报警灯报警，风扇转动，体现了系统的（在“A .整体性；B .目的性；C .动态性；D .环境适应性”中选择合适的选项，将序号填入横线处）；
9. （5） 设计该系统时，既要考虑风扇的排风效果，还要考虑报警灯的报警效果，体现了系统分析的（在“A .综合性原则；B .整体性原则；C .科学性原则”中选择合适的选项，将序号填入横线处）；
11. （6） 该控制系统会受到各种因素干扰，下列因素属于干扰因素的是（在“A .厨房环境温度变化；B .打开厨房窗户通风；C .重新设定煤气浓度值”中选择合适的选项，将序号填入横线处）。

如图所示为小明家的阳台的护栏，小明想在护栏上养花卉，护栏的横截面为正方形，边长为10 cm。现请你帮助小明设计一款护栏花架，设计要求如下：

A.花架的长度和宽度满足能同时放下5个圆形花盆；

B.花架与护栏连接牢靠，方便拆卸；

C.主要材料采用2 mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

1. （1） 设计装置时，需要考虑的是（在“A .护栏的横截面形状；B .护栏的材料；C .地面的形状和材料等”中选择合适的选项，将序号填入横线处）；
3. （2） 设计装置时，在考虑装置可靠性的同时兼顾外观、成本等，体现了系统分析的（在“A .科学性原则；B .整体性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；
5. （3） 花架安装到护栏上所需的合适配件为（在“①铆钉；②自攻螺钉；③螺母螺栓；④膨胀螺栓”中选择合适的选项，将序号填写在横线处）；
7. （4） 画出护栏花架的设计草图，必要时可用文字说明；
9. （5） 在设计草图上标注有关的主要尺寸。
