浙教版科学八下第一章 第3节 电磁铁的应用（中等难度）

如图是一个温度自动报警器的工作原电路图，当控制电路中有电流通过时，电磁铁左端为极。使用中发现，当温度达到设定值时，电铃没有报器。经检查，各元件完好、电路连接无误。则可能是为（任写一种），导致工作电路没有接通。

如图所示是一种水位自动报警器的原理图。水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮。

小强去商场，发现当他站在扶梯上时扶梯运行较快，离开扶梯后扶梯运行变慢。小强查阅资料后了解其等效电路如图所示(R是一个压敏电阻)。他分析：当人走上电梯后，压敏电阻的阻值会变(填“大“或”小”)，电磁铁的磁性会变(填“强”或“弱”)。

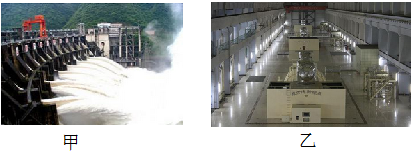

如图甲所示为新中国成立后第一座自行设计建造的新安江大型水力发电厂，自1957年建成以来曾为华东地区的电力供应立下汗马功劳，目前仍是浙江省最大的水力发电厂。该水力发电厂内设有9台大型发电机组，如图乙所示。这种大型发电机的结构与小型发电机不同，常采用线圈不动磁场转动的方式进行发电，其原因是 ；其磁场常采用电磁铁而不采用永磁体的原因是。

如图所示是磁带录音机录音原理的示意图。请根据原理图试解释磁带录音机的录音原理。录音时，话筒将信号转换为信号（利用了原理)送到录音磁头；录音磁头是一个蹄形，它的磁性强弱随电信号变化，将信号转换为信号(利用了电流的效应)；录音磁带贴着录音磁头移动，上面的磁粉被，声音信号被记录在磁带上，从而实现录音功能。

计了一个道路限载报警器（图甲），R₀是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。当超载车辆通过压敏电阻时，限载报警器就会报警。

断路器因方便安全，被越来越广泛使用。如图所示是断路器的工作原理。

当电流过大时，它的工作顺序是：

①簧锁装置脱开；          ②触点断开；

③电流过大，双层金属片发热过多；  ④双层金属片弯曲，触动簧锁装置。

正确排列是。

如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：

(a)衔铁被吸下；

(b)接通触点使控制电路中有电流通过；

(c)电磁铁有磁性；

(d)温度升高使双层金属片弯曲；

(e)接通触点使工作电路中有电流通过；

(f)电灯亮、电铃响，发出警报；

这些变化的正确顺序是。

如图是火警自动报警原理图。发生火灾时，将会发生下列变化，其变化顺序是(填序号)。

①衔铁被吸下②温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路③接通触点使报警电路中有电流通过④红灯亮、电铃响，发出警报⑤电磁铁具有磁性

如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，R₀是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流(选填“增大”或“减小”)，当电流达到一定值时，衔铁被吸合。右侧空调电路(选填“闭合”或“断开”)，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 (选填“左”或“右”)移动。
