浙教版科学八年级上册4.6电流与电压、电阻的关系 夯实基础练习题

“全民拒酒驾，安全你我他”，肥城市公安局在宣传交通规则的同时，也加大了对酒驾的查处，如图甲是呼气式酒精测试仪的电路原理图，R₁为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R₂为定值电阻，电源电压为9V且保持不变，当酒精气体的浓度为0时，电压表的示数为3V，下列说法错误的是(    )

如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。已知R1=10Ω，则下列判断正确的是（    ）

如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向左移动时，电流表和电压表的示数变化情况分别为(    )

某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R₀ ， 测量未知电阻Rx阻值，图中不能实现测量R_x阻值的电路图是(    )

如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（    ）

图1电路中，电源电压可调，R为定值电阻，R_t为热敏电阻，其阻值随温度变化的图象如图2。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列操作可提高温度计灵敏度的是（    ）

将复杂的电路进行简化，分析各电路元件间的连接方式，是解决电学问题的重要方法，如图所示电路中，电源电压为12伏，滑动变阻器R₃的最大阻值为20欧。

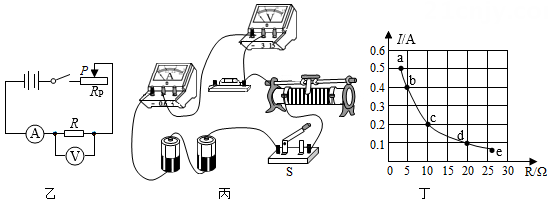

小金研究电流与电阻的关系时，他使用的电路如图甲所示。实验前，小金将电压表直接连接在由两节干电池组成的电池组两端，测得电压是3V。实验得到的数据如表所示。

实验次数	第一次	第二次	第三次
定值电阻/Ω	5	10	15
电流表示数/A	0.50	0.26	0.18

用如图所示的电路来研究一段电路中电流跟电阻的关系，其中滑动变阻器R′在这个实验中的主要作用是(   )

小金尝试将电流表改装成可直接测电阻的表，并设计了如图所示电路，在M、N中可接待测电阻。已知电流表量程为0～0.6 A，电源电压为12 V，请回答：
