浙教版初中科学八下第一单元电和磁提高性精选训练试卷

如图虚线框内的装置叫，其中R是热敏电阻，它的阻值随温度的升高而减小，R₀是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向（选填“左”或“右”）移动，或者适当（选填“增大”或“减小”）控制电路的电源电压．

图甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路（U为5V恒压电源），継电器线圈的电阻不计，图中的电源：是恒温箱加热器的电源。当线圈中的电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控。

如图是小华家的部分家庭电路的电路图，小华在家用台灯L₂学习时，突然台灯L₂的灯丝断了，而屋内的照明灯L₁依然正常发光，小华用试电笔检测插座c、d两孔时发现，d孔能使试电笔的氖管发光，c孔不能使试电笔的氖管发光，则甲、乙两根进户线中(填“甲”或“乙”)是火线，若小华将屋内的照明灯L₁的开关S₁断开，用试电笔检测灯L₁两端的a、b两点，会发现(填“a”、“b”或“都”)能使试电笔的氖管发光，这样连接的电路是(填“安全”或“危险”)的。

在研究磁体性质时，小科同学发现：

现象一：小磁针自由静止时总是南北指向。

现象二：当用条形磁体一端靠近小磁针的同名磁极时，它们相互排斥。但靠得很近时，居然出现相互吸引现象（如图所示）。请对上述现象作出解释。

如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220V 40W”的灯泡L₀ ， 当只闭合开关S、S₁时，灯泡L₀和L₁都呈暗红色(比正常发光状态暗得多)则说明L₁所在支路；当只闭合开关S、S₂时，灯泡L₀正常发光，L₂不发光，由此可以确定判断L₂灯头接线处。

小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识，画出如图所示的电路(R是一个压敏电阻)。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变(选填“强”或“弱”)，衔铁与触点(选填“1”或“2”)接触，电动机的转速变(选填“大”或“小”)。

医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”(血泵)的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相通，阀门S₁只能向活塞筒外开启，S₂只能向活塞筒内开启。线圈中的电流从B流向A时，螺线管的左边是(选填“N”或“S”)极，活塞柄向运动(选填“左”或“右”)，血液的流向是(选填“从②流向①”或“从③流向②”)状态。

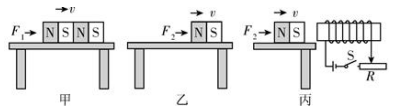

如图甲所示，水平桌面上，两块相同的条形磁铁在水平推力F₁的作用下做匀速直线运动。

漏电保护器

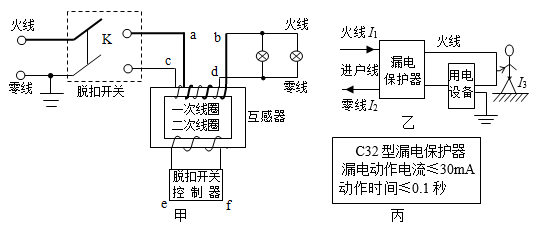

根据安全用电要求，住户家里必须安装如图所示的漏电保护器，漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构，其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接，当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销），由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行，当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体－大地－工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡，一次线圈中产生剩余电流。因此，便会感应二次线图，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。排除漏电故障后，重新合闸即可恢复供电，为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明洞电保护器需要更换。

夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S₂闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
