浙教版科学八年级上册4.7电路分析与应用 同步夯实基础练习题

海右中学到产品质量监督部门参加社会实践活动，碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用如图所示的器材检测这些小灯泡的质量是否合格．

小明一看，检测器材跟平时在学校做实验用的器材差不多；再看那些小灯泡，做工明显粗糙，尽管标注的有点模糊，但依稀还能辨认出“2.5V  0.3A”字样

学习了电学相关知识后,学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤。如图是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤示数表盘)；R₀是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝。C是一根弹簧,其所受压力F与压缩量△L的关系如图所示(塑料盘的重力不计，g取10N／kg,制作时,调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端。

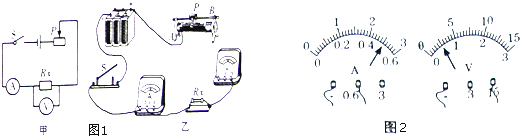

 如图1所示，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图．

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．

为了研究小灯泡电流与电压的关系，小明选择额定电压为2.5伏的小灯泡、电压为4伏的电源以及其它相关器材按图甲连接电路，进行实验。

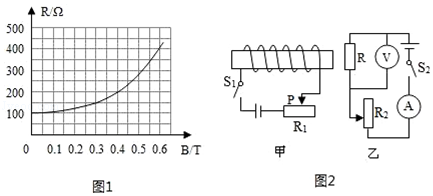

物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B＝0表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：

【进行实验】

在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究。

①按图甲所示电路图连接好电路；

②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据；

③对数据进行处理。

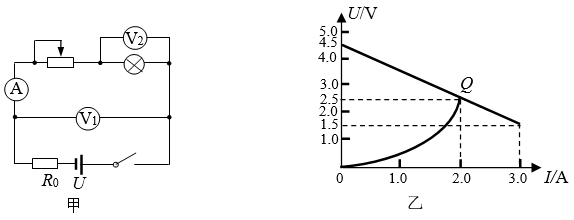

如图甲所示，电源电压为U保持不变，R₀为定值电阻。闭合开关，电流表A的示数为I，电压表V₁的示数为U₁ ， 电压表V₂的示数为U₂。移动滑动变阻器得到在不同电流下的U₁—I图线和U₂—I图线，如图乙所示。

国家规定燃气灶须安装熄火自动保护装置，在意外熄火时，装置能自动关闭气路。该装置由电源、热敏电阻R₁、滑动变阻器R₀及控制元件A等组成。其模拟装置示意图如图1所示。已知电源电压U=6V，控制元件A的电阻不计，热敏电阻R_t的阻值与温度的关系如图2中的线①所示，其工作原理是：当电路控制装置中的电流I≤0.02A时，控制元件A启动保护，关闭气路，反之打开气路。

小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S₁。当他再闭合开关S₂时，电流表示数变化正确的是(电源电压不变)（    ）

​​
