2022年浙教版科学八下复习阶梯训练： 电磁关系 （提高训练）

小科利用电磁铁、小磁铁、指针和刻度盘制成多量程电流表，结构示意图如图所示，其中A、B、C为接线柱，当电流通过电磁铁时，指针绕O点顺时针偏转；电路断开时，指针指O刻度线。

发光二极管简称LED，是一种高效节能光源（用 符号表示），具有单向导电性，在电路中电流只能从正极流入，负极流出，反之就不会发光。如图是小明设计的一个研究电与磁的实验电路图，当金属棒PQ做垂直于纸面做内外运动时，发现A、B交替闪亮。

吴老师在上电动机这节课的时候给同学们介绍了一种简易电动机制作方法：用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈两端的漆包线拉直作为线圈转动轴，用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮；将线圈放在支架上，磁体放在线圈下方。

如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(    )

医生给心脏疾病患者做手术时需要利用电磁血流量计来检测血流速度，其示意图如图所示。使用时，将血管置于两磁极之间，接线柱a、b与血管壁接触，就会有微弱电流产生，仪表显示出血流速度。电磁血流量计的工作原理与(填“电动机”或“发电机”)的原理相似。图中若仅调换两磁极的位置，则流过仪表电流的方向将(填“不变”或“改变”)。

如图甲所示，当弹簧测力计吊着一磁体甲(该磁体的重力为G) ，沿水平方向从水平放置的条形磁铁乙的A端移到B端的过程中，请在图乙中画出表示测力计示数与水平位置的关系变化图，并简要说明弹簧测力计在A点、O点、B点位置示数情况及理由。

如图为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入了一段金属丝，电源和金属丝相连，当温度达到设定值，电铃报警。下列说法不正确的是(    )

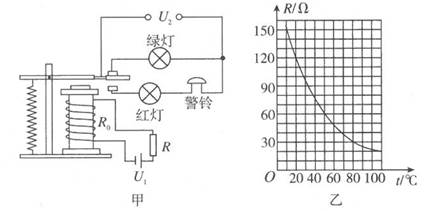

小云利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，绿灯亮，警铃不响；当环境温度超过某一值时，继电器的下触点接触上触点分离，红灯亮，同时警铃响。图甲中继电器的供电电压U₁为3 V，工作电路供电电压U₂为220 V，继电器线圈用漆包线绕成，其电阻R₀为30Ω。当线圈中的电流大于或等于50mA时，继电器的衔铁将被吸合。图乙是热敏电阻的阻值随温度变化的图像。

2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(    )

根据古文《论衡·是应篇》中的记载“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示。
