如图所示的自动控制电路中，当开关s闭合时，工作电路的情况是（   ）

如图是抓拍机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（   ）

阅读短文，回答问题

微波炉是现代家庭中的烹饪工具．接通电源后微波炉内的磁控管能产生频率很高波长很短的电磁波，故称为微波．微波有以下重要特性：①微波的传播速度等于光速，微波遇到金属物体，会像光遇到镜子一样地发生反射．②微波遇到绝缘材料，如玻璃、塑料等，会像光透过玻璃一样顺利通过．③微波遇到含水的食品，能够被其大量吸收，引起食品内部分子发生剧烈的振动，达到加热食品的目的．④过量的微波照射对人体有害．

如图是无线电广播过程的简易图．话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到 电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号．通过解调将 信号留下，通过扬声器把播音员的声音从收音机播放出来．

一个物体如果能够，那么这个物体就具有能量．

王璐同学设计了一个道路限载报警器（图甲），R₀ 是变阻器，R是压敏电阻．R的电阻大小随压力大小变化关系如图乙所示，当超载车辆通过压敏电阻时，限载报警器就会报警，调试好电路，闭合开关S₁和S₂ ， 当超载车辆通过时，限载报警器会铃响，一般交通主干道的抗压能力一般比村道路要强得多，若把村道路限载报警器应用到主干道，就要适当调高报警器的限载重量，下列操作可行的是（      )

​

虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示｡图中的螺线管中插入了一根软铁棒，通电后磁性会更(选填“强”或“弱”)；当水位到达金属块A时，(选填“红”或“绿”)灯亮。

运动场上奔跑的运动员具有能量、雷电具有能量、太阳光具有能量、龙卷风具有能量，其中 和 具有相同形式的能量．

小明设计了一个道路限载报警器，原理如图甲，R₀是变阻器，R是压敏电阻，R的电阻大小随压力大小变化关系如图乙，当超载车辆通过压敏电阻时，限载报警器就会报警．

（1）调试好电路，闭合开关S₁和S₂ ， 当超载车辆通过时，限载报警器会 （填“灯亮”、“铃响”）．

（2）交通主干道的抗压能力一般比村道路要强得多，若把村道路限载报警器应用到主干道，就要适当调高报警器的限载重量，下列操作可行的是 （填编号）

A．把变阻器R₀的滑片适当左移

B．把电源I的电压适当增大

C．把弹簧AB的A端适当左移

D．把电磁铁C适当右移．

太湖新城正处于如火如荼的建设之中，越来越多的企业开始进驻其中．如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（　　）

2009年，世界各国领导人齐聚丹麦首都哥本哈根，商讨全球环境保护问题，最后就限制温室气体的排放达成了一致意见．温室气体包含 、甲烷、水汽等均能让太阳发出的热顺利通过，但却阻碍地表 的热散发到大气层外，这种作用就像玻璃温室一样，故称为温室效应．请举出温室效应的一个危害：

​

如图是“水位自动报警器”电路图，容器中装有盐水， 和 分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（    ）

某机器人小组设计了一种传送装置，为避免传送物体的质量过大影响正常工作，当所传送物体质量过大时，红灯会亮进行报警。其工作原理如图所示，在传送装置下方装有压敏电阻R₁ ， R₂为保护电阻，R₃为变阻器。K为动触点，M、N为静触点。

电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R₁ ， R₂为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯（能/不能）运行，电磁铁的上端是极，电梯超载时报警说明压敏电阻的阻值随压力增大而，如果用较小的电阻替换R₂电梯可乘人数将变（多/少）.

下面是一段对扬声器叙述的短文，阅读后请指出有错的地方，并改正：

扬声器是把电信号转换成声信号的一种装置。图是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

这两年，雾霾天气明显增多，主要是PM2.5指数超标．PM2.5是指悬浮在大气中直径小于或等于2.5（选填“cm”或“μm”）的细颗粒物，这些颗粒主要是使用煤、石油、天然气等燃料产生．研究表明：家庭中使用（选填“太阳能热水器”或“液化石油气热水器”）能大大减少大气污染物的排放．

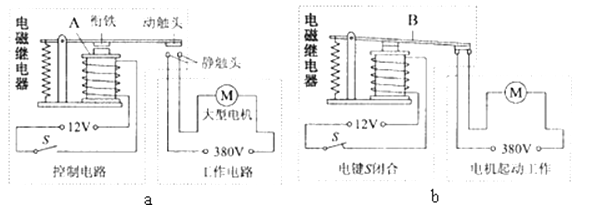

用电磁铁制成的“电磁继电器”通常应用于控制电器电路，如图a、b所示，它可以使工人通过对低电压、弱电流控制电路的操作，实现对高电压、强电流工作电路点的控制．从电磁继电器的工作原理分析，静触头组合相当于一个 ．A是一个 B的实质是一个 （以上均填写物理名称）．工人通过“控制电路”间接地控制“工作电路”，主要目的是为了

如图为扬声器的示意图，当从 P、Q 两端输入携带声音信息、时刻变化的电流时，线圈就受到时刻变化的力的作用，从而带动纸盆振动起来，发出声音．下列判断正确的有（   ）

如图所示是学校走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R₀的阻值减小，定值电阻R两端的电压（选填“变大”“变小”或“不变”），同时电磁铁的磁性（选填“变强”“变弱”或“不变”），工作电路接通，灯泡L发光，图中电磁铁的下端是（选填“S”或“N”）极。

自然界存在着多种能为人类生活生产所需能量的能源，合理利用能源对社会的发展意义重大．从所用能源的能量形式分析，下列各种发电方式与水力力电不同的是（　　）
